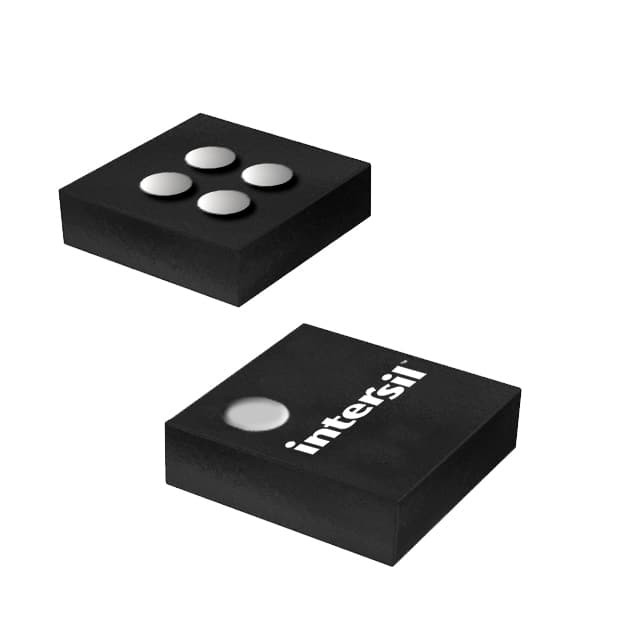

ISL9021AIINZ-T IC REG LINEAR 3.3V 250MA 4WLCSP Renesas Electronics America Inc.
| Merknaam | Renesas Electronics America Inc |
|---|---|
| Modelnummer | ISL9021AIINZ-T |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Vast |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 5.5V |
| Voltage - (Min/Vaste) Output | 3.3V | Voltage - (Maximum) Output | - |
| Spanningsuitval (Max) | 0.25V @ 250mA | Huidig - Output | 250mA |
| Huidig - Rustig (IQ) | 50 µA | Huidig - (Maximum) Levering | - |
| PSRR | 60dB ~ 50dB (1kHz ~ 1MHz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Overstroom, overtemperatuur, omgekeerde polariteit, kortsluiting, zachte start | Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte | Pakket / doos | 4-UFBGA, WLCSP |
| Verpakking van de leverancier | 4-WLCSP (1.16x0.98) | ||
| Markeren | PMIC-Spaander,PMIC IC,Energiebeheergeïntegreerde schakelingen |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ISL9021AIINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021AIIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021AIIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021AIIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021AIICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021AIIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021AIIUZ-T | IC REG LINEAR 3.1V 250MA 4WLCSP | |
| ISL9021AIIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021II1Z-T | IC REG LINEAR 1.1V 250MA 4WLCSP | |
| ISL9021II2Z-T | IC REG LINEAR 2.1V 250MA 4WLCSP | |
| ISL9021II3Z-T | IC REG LINEAR 1.3V 250MA 4WLCSP | |
| ISL9021II4Z-T | IC REG LINEAR 1V 250MA 4WLCSP | |
| ISL9021IIBZ-T | IC REG LINEAR 1.5V 250MA 4WLCSP | |
| ISL9021IICZ-T | IC REG LINEAR 1.8V 250MA 4WLCSP | |
| ISL9021IIFZ-T | IC REG LINEAR 2.5V 250MA 4WLCSP | |
| ISL9021IIGZ-T | IC REG LINEAR 2.7V 250MA 4WLCSP | |
| ISL9021IIJZ-T | IC REG LINEAR 2.8V 250MA 4WLCSP | |
| ISL9021IIKZ-T | IC REG LINEAR 2.85V 250MA 4WLCSP | |
| ISL9021IIMZ-T | IC REG LINEAR 3V 250MA 4WLCSP | |
| ISL9021IINZ-T | IC REG LINEAR 3.3V 250MA 4WLCSP | |
| ISL9021IIPZ-T | IC REG LINEAR 1.85V 250MA 4WLCSP | |
| ISL9021IIRZ-T | IC REG LINEAR 2.6V 250MA 4WLCSP | |
| ISL9021IISZ-T | IC REG LINEAR 1.6V 250MA 4WLCSP | |
| ISL9021IITZ-T | IC REG LINEAR 1.9V 250MA 4WLCSP | |
| ISL9021IIWZ-T | IC REG LINEAR 1.2V 250MA 4WLCSP | |
| ISL9021IIYZ-T | IC REG LINEAR 0.9V 250MA 4WLCSP |
Productomschrijving
Productgegevens
De ISL9021A is een enkele LDO die een hoge prestatie, lage ingangsspanning en een hoge PSRR biedt.7 μF uitgangscapaciteit (± 30%) met een ESR-bereik van 5 mΩ tot 400 mΩ.
Kenmerken
• Hoge prestatie LDO met gegarandeerde continue uitgangsstroom van 250 mA
• Invoerspanningsbereik: 1,5 V tot 5,5 V
• Uitgangsspanningsbereik: 1,2 V tot 3,3 V
• Hoge PSRR: 75 dB @ 10kHz, 50 dB @ 1MHz
• lage stilstandstroom: 35 μA
• Afvalspanning: < 150mV @ 250mA
• Stabiel bij 1μF tot 4,7μF Uitgangscapaciteit (± 30%) met een ESR-bereik van 5mΩ tot 400mΩ
• ±1,8% uitslagnauwkeurigheid over temperatuur/belasting/lijn
• Soft-start limieten Input stroom overspanning tijdens activeren
• Stroomlimiet en oververhitting
• werktemperatuurbereik van -40°C tot +85°C
• Verkrijgbaar in 2mmx2mm 4-bump WLCSP Package en 1.6mmx1.6mm 6 Ld μTDFN
• Pb-vrij (RoHS-compliant)
Toepassingen
• PDA's, mobiele telefoons en smartphones
• Draagbare instrumenten, MP3-spelers
• Handtoestellen, waaronder medische handtoestellen
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Renesas |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | ISL9021A |
| Verpakking | Tape & Reel (TR) |
| Eenheidsgewicht | 0.002413 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 4-UFBGA, CSPBGA |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Verpakking van het product van de leverancier | 4-WLCSP (2x2) |
| Voltage-invoer | tot 5,5 V |
| Aantal outputten | 1 Output |
| Stroom-uitgang | 250 mA |
| Voltage-uitgang | 3.3V |
| Regulator-topologie | Positief vast |
| Spanningsverlies-typisch | 0.15V @ 250mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | 260 mA |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 3.3 V |
| Invoerspanning-MAX | 5.5 V |
| Uitgangsstroom | 1 A |
| Invoerspanning-MIN | 1.5 V |
| Voltage-regelingsnauwkeurigheid | +/- 0,8 % |
| Pakketdoos | WLCSP-4 |
| Verwijderingsspanning | 0.15 V bij 250 mA |
| Verwijderingsspanning-max | 0.25 V bij 250 mA |
Beschrijvingen
Lineaire spanningsregelaar IC positief vast 1 Uitgang 3.3V 250mA 4-WLCSP (2x2)
LDO-regulator Pos 3.3V 0,25A 4-pin WLCSP T/R
LDO Spanningsregulatoren W/LW GERUIS HI PSRR LW IQ 1 2 X 1 0
