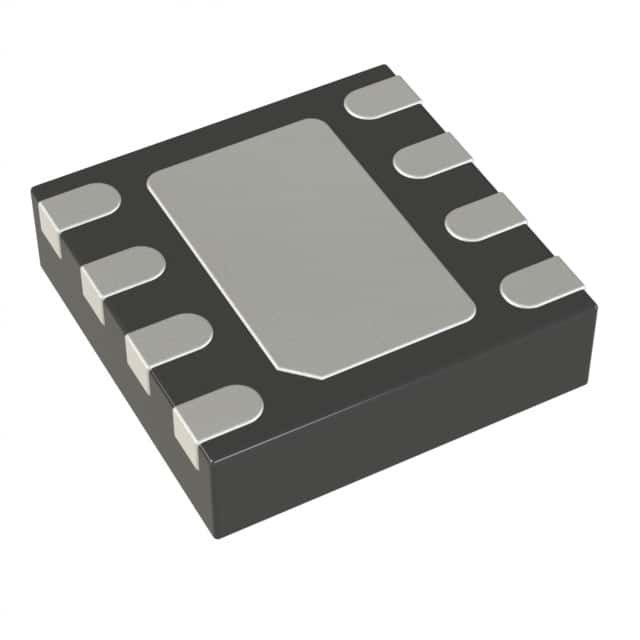

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADP125ACPZ-R7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Regelbaar |
|---|---|---|---|
| Aantal regelgevers | 1 | Ingevoerd voltage - (Maximum) | 5.5V |
| Voltage - (Min/Vaste) Output | 0.8V | Voltage - (Maximum) Output | 5V |
| Spanningsuitval (Max) | 0,23V @ 500mA | Huidig - Output | 500mA |
| Huidig - Rustig (IQ) | 105 μA | Huidig - (Maximum) Levering | 280 μA |
| PSRR | 60 dB (10 kHz ~ 100 kHz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, onder Voltageuitsluiting (UVLO) | Werktemperatuur | -40°C ~ 125°C |
| Montage-type | Oppervlakte | Pakket / doos | 8-UFDFN Blootgesteld Stootkussen, CSP |
| Verpakking van de leverancier | 8-LFCSP-UD (2x2) | ||
| Markeren | PMIC-Spaander,PMIC IC,Energiebeheergeïntegreerde schakelingen |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADP125ACPZ-R7 | IC REG LIN POS ADJ 500MA 8LFCSP | |
| ADP225ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP124ACPZ-2.8-R7 | IC REG LINEAR 2.8V 500MA 8LFCSP | |
| ADP222ACPZ-2725-R7 | IC REG LINEAR 2.5V/2.7V 8LFCSP | |
| ADP222ACPZ-1218-R7 | IC REG LINEAR 1.2V/1.8V 8LFCSP | |
| ADP222ACPZ-3325-R7 | IC REG LINEAR 2.5V/3.3V 8LFCSP | |
| ADP124ACPZ-1.8-R7 | IC REG LINEAR 1.8V 500MA 8LFCSP | |
| ADP124ACPZ-3.0-R7 | IC REG LINEAR 3V 500MA 8LFCSP | |
| ADP222ACPZ-1833-R7 | IC REG LINEAR 1.8V/3.3V 8LFCSP | |
| ADP222ACPZ-1233-R7 | IC REG LINEAR 1.2V/3.3V 8LFCSP | |
| ADP222ACPZ-1825-R7 | IC REG LINEAR 1.8V/2.5V 8LFCSP | |
| ADP124ACPZ-3.3-R7 | IC REG LINEAR 3.3V 500MA 8LFCSP | |
| ADP222ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP223ACPZ-R7 | IC REG LINEAR POS ADJ 8LFCSP | |
| ADP224ACPZ-2818-R7 | IC REG LINEAR 1.8V/2.8V 8LFCSP | |
| ADP124ACPZ-2.9-R7 | IC REG LINEAR 2.9V 500MA 8LFCSP | |
| ADP222ACPZ-1228-R7 | IC REG LINEAR 1.2V/2.8V 8LFCSP | |
| ADP222ACPZ-1528-R7 | IC REG LINEAR 1.5V/2.8V 8LFCSP | |
| ADP222ACPZ-1533-R7 | IC REG LINEAR 1.5V/3.3V 8LFCSP | |
| ADP222ACPZ-1815-R7 | IC REG LINEAR 1.5V/1.8V 8LFCSP | |
| ADP222ACPZ-1827-R7 | IC REG LINEAR 1.8V/2.7V 8LFCSP | |
| ADP222ACPZ-2827-R7 | IC REG LINEAR 2.7V/2.8V 8LFCSP | |
| ADP222ACPZ-3328-R7 | IC REG LINEAR 2.8V/3.3V 8LFCSP | |
| ADP222ACPZ-3330-R7 | IC REG LINEAR 3V/3.3V 8LFCSP |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADP124/ADP125 zijn lineaire regelaars met een lage stilstandstroom en een lage uitval.De lage uitslagspanning van 130 mV bij een belasting van 500 mA verbetert het rendement en maakt het mogelijk om over een breed inslagspanningsbereik te werken.
GESCHIEDENIS
Invoerspanningsbereik: 2,3 V tot 5,5 VMaximale uitgangsstroom van 500 mA
Versies met vaste en verstelbare uitgangsspanning
1% aanvankelijke nauwkeurigheid
Tot 31 vaste uitgangsspanningsopties beschikbaar van 1,75 V tot 3,3 V
Verstelbare uitgangsspanning van 0,8 V tot 5,0 V
Zeer lage uitslagspanning: 130 mV
Laag stilstandsstromen: 45 μA
Laag uitschakelstroom: < 1 μA
Uitstekende PSRR-prestaties: 60 dB bij 100 kHz
Uitstekende transitieve reactie op de belasting/lijn
Geoptimaliseerd voor kleine 1.0 μF keramische condensatoren
Stroomlimiet en bescherming tegen thermische overbelasting
Logisch gecontroleerde activatie
Compacte 8-lead open paddle MSOP- en LFCSP-pakketten
GEBRUIKEN
Digitale camera's en audiotoestellenDraagbare en op batterijen aangedreven apparatuur
Automatische metermeters (AMR)
GPS- en locatiebeheer-eenheden
Medische instrumenten
Vermogen van het laadpunt
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | ADP125 |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-UFDFN Exposed Pad, CSP |
| Werktemperatuur | -40 °C ~ 125 °C |
| Montage-type | Oppervlakte |
| Verpakking van het product van de leverancier | 8-LFCSP-UD (2x2) |
| Voltage-invoer | 2.3 V ~ 5,5 V |
| Stroom-uitgang | 500 mA |
| Voltage-uitgang | 0.8 V ~ 5 V |
| Regulator-topologie | Positief verstelbaar |
| Spanningsverlies-typisch | 0.13V @ 500mA |
| Aantal regelgevers | 1 Regulerend apparaat |
| Stroomlimiet-min | 550 mA |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Invoerspanning-MAX | 5.5 V |
| Uitgangsstroom | 500 mA |
| Invoerspanning-MIN | 2.3 V |
| Pakketdoos | LFCSP-8 |
Beschrijvingen
Lineaire spanningsregelaar IC Positief verstelbaar 1 Uitgang 0,8 V ~ 5 V 500mA 8-LFCSP-UD (2x2)
LDO-regulator Pos 0,8V tot 5V 0,5A 8-pin LFCSP EP T/R
Lineaire spanningsregulatoren 5,5 V Input 500mA CMOS
