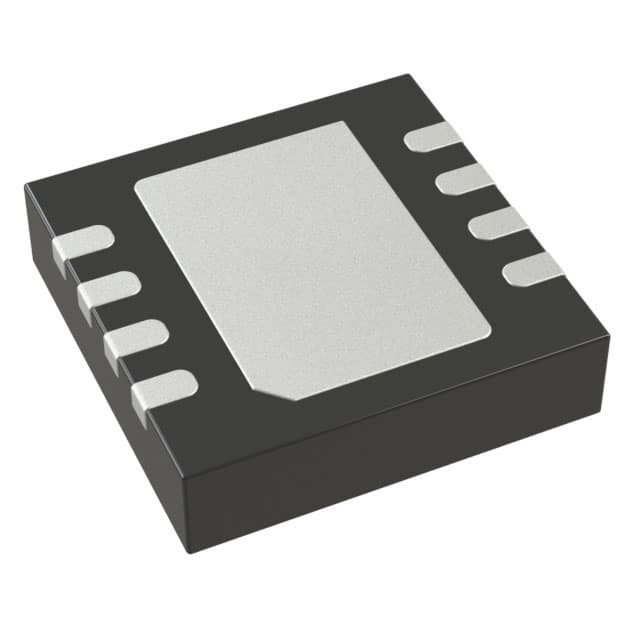

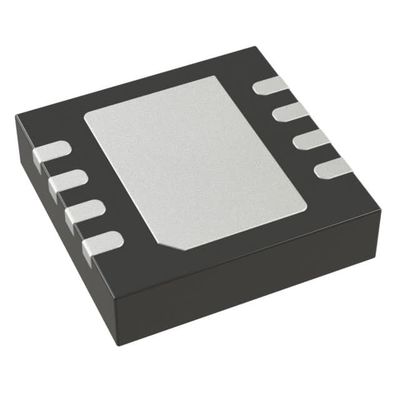

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Analog Devices Inc.

Algemene beschrijving

De ADP7102 is een CMOS, low dropout lineaire regulator die werkt van 3,3 V tot 20 V en levert tot 300 mA uitgangsstroom.Deze hoge ingangsspanning LDO is ideaal voor de regulering van hoogwaardige analoge en gemengde signaalcircuits die werken van 19 V tot 1Met behulp van een geavanceerde eigen architectuur, zorgt het voor een hoge afwijzing van stroomvoorziening, laag geluid,en bereikt een uitstekende lijn- en belastingtransitieve respons met slechts een kleine 1 μF keramische uitgangscapacitor.

GESCHIEDENIS

Invoerspanningsbereik: 3,3 V tot 20 V
Maximale uitgangsstroom: 300 mA
Laag geluid: 15 μV rms voor vaste uitvoerversies
PSRR-prestatie van 60 dB bij 10 kHz, VOUT = 3,3 V
Omgekeerde stroombescherming
Laag uitvalspanning: 200 mV bij 300 mA belasting
Aanvankelijke nauwkeurigheid: ±0,8%
Precision over lijn, belasting en temperatuur: -2%, +1%
Laag stilstandsstromen (VIN = 5 V), IGND = 750 μA met 300 mA
belastingen
Laag uitschakelstroom: 40 μA bij VIN = 12 V
Stabiel met een kleine 1 μF keramische uitgangscondensator
7 vaste uitgangsspanningsopties: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V en 9 V
Verstelbare uitgang van 1,22 V tot VIN VDO
Grensstroom voor terugkoppelbare stroom en bescherming tegen thermische overbelasting
Gebruikerprogrammabele UVLO-precisie/toegankelijk
Vermogen goede indicator
LFCSP- en SOIC-pakketten met acht leidingen

GEBRUIKEN

Regeling voor geluidsgevoelige toepassingen: ADC, DAC
circuits, precisieversterkers, hoogfrequente oscillatoren,
horloges en PLL's
Communicatie en infrastructuur
Medische en gezondheidszorg
Industriële en instrumentatie
