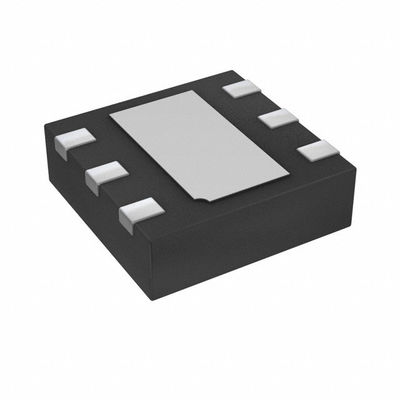

AP7312-1833FM-7 IC REG LINEAR 1.8V/3.3V 6DFN2018 Diodes Incorporated
| Merknaam | Diodes Incorporated |
|---|---|
| Modelnummer | Ap7312-1833fm-7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Uitgangsconfiguratie | Positief | Uitvoertype | Vast |
|---|---|---|---|
| Aantal regelgevers | 2 | Ingevoerd voltage - (Maximum) | 6V |
| Voltage - (Min/Vaste) Output | 1.8V, 3.3V | Voltage - (Maximum) Output | - |
| Spanningsuitval (Max) | 0.3V @ 150mA, 0,2V @ 150mA | Huidig - Output | 150mA, 150mA |
| Huidig - Rustig (IQ) | 80 µA | Huidig - (Maximum) Levering | - |
| PSRR | 65 dB (1 kHz) | Controleeigenschappen | Laat toe |
| Beschermingseigenschappen | Over Stroom, over Temperatuur, Kortsluiting | Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte | Pakket / doos | 6-UFDFN Blootgesteld Stootkussen |
| Verpakking van de leverancier | U-DFN2018-6 | ||
| Markeren | PMIC-Spaander,PMIC IC,Energiebeheergeïntegreerde schakelingen |
||
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| AP7312-1833FM-7 | IC REG LINEAR 1.8V/3.3V 6DFN2018 | |
| AP7312-1525FM-7 | IC REG LINEAR 1.5V/2.5V 6DFN2018 | |
| AP7312-1233FM-7 | IC REG LINEAR 1.2V/3.3V 6DFN2018 | |
| UM1750DA-XX | 5V Input 350mA LDO | |
| UM1770DA-XX | 5V 500mA LDO with Enable Control | |
| UM1770DA-00 | IC REG LINEAR POS ADJ 500MA 6DFN | |
| UM1560DA | 5V Input Ultra Low IQ LDO | |
| UM1750DA-00 | IC REG LINEAR POS ADJ 350MA 6DFN | |
| AP7332-1218FM-7 | IC REG LDO 1.2V/1.8V 0.3A 6DFN | |
| AP7312-1218FM-7 | IC REG LINEAR 1.2V/1.8V 6DFN2018 | |
| AP7312-1533FM-7 | IC REG LINEAR 1.5V/3.3V 6DFN2018 | |
| AP7332-2833FM-7 | IC REG LINEAR 2.8V/3.3V 6DFN2018 | |
| AP7312-1828FM-7 | IC REG LINEAR 1.8V/2.8V 6DFN2018 | |
| AP7312-1830FM-7 | IC REG LINEAR 1.8V/3V 6DFN2018 | |
| AP7312-3333FM-7 | IC REG LINEAR 3.3V/3.3V 6DFN2018 | |
| AP7201-1010FMG-7 | IC REG LINEAR 1V/1V 6DFN2018 | |
| AP7201-1011FMG-7 | IC REG LINEAR 1V/1.1V 6DFN2018 | |
| AP7201-1012FMG-7 | IC REG LINEAR 1V/1.2V 6DFN2018 | |
| AP7201-1230FMG-7 | IC REG LINEAR 1.2V/3V 6DFN2018 | |
| AP7201-1233FMG-7 | IC REG LINEAR 1.2V/3.3V 6DFN2018 | |
| AP7201-1818FMG-7 | IC REG LINEAR 1.8V/1.8V 6DFN2018 | |
| AP7201-1828FMG-7 | IC REG LINEAR 1.8V/2.8V 6DFN2018 | |
| AP7201-2828FMG-7 | IC REG LINEAR 2.8V/2.8V 6DFN2018 |
Productomschrijving
Productgegevens
Beschrijving
De AP7312 is 150mA, dubbel vaste uitgangsspanning, lage dropout lineaire regulator.stroomlimiet- en thermische afsluitcircuits die de IC beschermen tegen beschadiging bij storingDe AP7312 heeft twee active pin's (EN1 en EN2) om het betreffende kanaal onafhankelijk aan te zetten wanneer een logisch hoog niveau wordt toegepast.
Kenmerken
• 150mA Low Dropout Regulator met EN• Zeer laag IQ: 60 μA
• Breed inslagspanningsbereik: 2 V tot 6 V
• Vaste uitgangsopties: 1,2 V tot 3,3 V
• Hoge PSRR: 65 dB bij 1 kHz
• Snelle starttijd: 60 μs
• Stabiel met een lage ESR, 1μF keramische uitgangscondensator
• Uitstekende reactie op de lading/lijn
• Lage uitval: 150mV bij 150mA
• Bescherming van de stroomgrens
• Kortsluitingsbescherming
• bescherming tegen thermische uitschakeling
• Omgevingstemperatuur: -40°C tot 85°C
• SOT26 en DFN2018-6: verkrijgbaar in Green vormverbinding (nr. Br, Sb)
• Loodvrij afwerking/RoHS-conform (noot 1)
Toepassingen
• Mobiele telefoons• Smartphones, PDA's
• MP3/MP4
• Bluetooth koptelefoon
• Gebruik van weinig energie
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Dioden geïntegreerd |
| Productcategorie | Lineaire spanningsregulatoren |
| Reeks | AP7312 |
| Producten | LDO-regulatoren |
| Type | Lineaire regelaar met lage uitval |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 6-UFDFN blootgestelde pad |
| Werktemperatuur | -40 °C ~ 85 °C |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Verpakking van het product van de leverancier | 6-DFN2018 (2.0x1.8) |
| Voltage-invoer | 2 V ~ 6 V |
| Aantal outputten | 2 Output |
| Stroom-uitgang | 150 mA |
| Voltage-uitgang | 1.8V, 3.3V |
| Regulator-topologie | Positief vast |
| Spanningsverlies-typisch | 0.2V @ 150mA, 0.15V @ 200mA |
| Aantal regelgevers | 2 Regulatoren |
| Stroomlimiet-min | 200 mA |
| Pd-krachtverlies | 2200 mW |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 1.8 V 3.3 V |
| Invoerspanning-MAX | 6 V |
| Uitgangsstroom | 150 mA |
| Invoerspanning-MIN | 2 V |
| Beperking van de belasting | 0.6 % |
| Voltage-regelingsnauwkeurigheid | 2 % |
| Pakketdoos | DFN-2018-6 |
| Referentie-spanning | 0.8 V |
| Verwijderingsspanning-max | 300 mV |
| Lijnregeling | 0.01 %/V |
| Verwijdering van de stroomvoorziening (PSRR) | 65 dB |
Beschrijvingen
Lineaire spanningsregelaar IC Positieve vaste 2 Uitgang 1.8V, 3.3V 150mA, 150mA 6-DFN2018 (2.0x1.8)
LDO-regulator Pos 1.8V3.3V 0.15A 6-pin UDFN EP T/R
LDO-spanningsregulatoren Dual 150mA LDO Reg 60uA 1,8 tot en met 3,3 65dB
