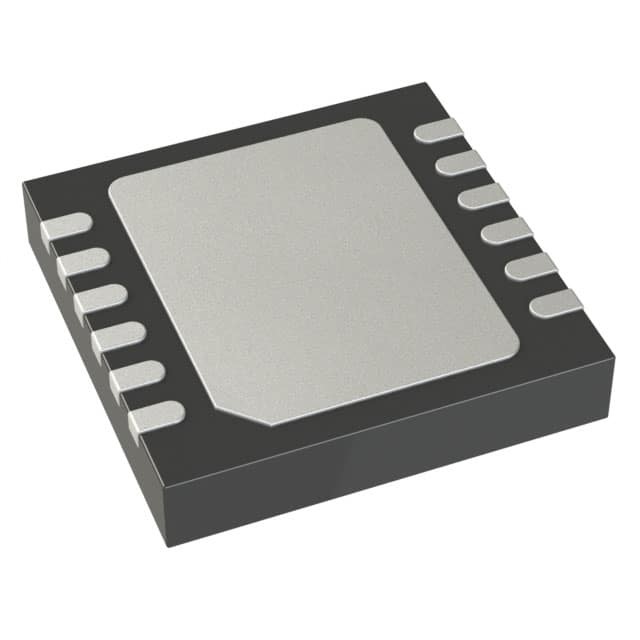

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Analog Devices Inc.

Beschrijving

De LT®3083 is een 3A lineaire regelaar met lage uitval die parallel kan worden geplaatst om de uitgangsstroom te verhogen of warmte op oppervlakte gemonteerde platen te verspreiden.Geconstrueerd als een precieze stroombron en spanningsvolgerDeze nieuwe regelaar wordt gebruikt in veel toepassingen die hoge stroom vereisen, verstelbaarheid tot nul, en geen hittezuiger.Het apparaat haalt ook de collector van de doorgangstransistor naar buiten om een lage uitvalfunctie mogelijk te maken tot 310mV bij gebruik met meerdere voedingsmiddelen.

GESCHIEDENIS

■ Uitgangen kunnen worden gepaard gezet voor hogere stroom en
Warmteverspreiding
■ Uitgangsstroom: 3A
■ Programma's voor een enkele resistor Uitgangsspanning
■ 50 μA Set Pin Current: 1% aanvankelijke nauwkeurigheid
■ Uitgang: 0V
■ Laag uitgangsgeluid: 40 μVRMS (10 Hz tot 100 kHz)
■ Breed inslagspanningsbereik: 1,2 V tot 23 V
(DD-Pak en TO-220 Pakketten)
■ Lage uitvalspanning: 310mV
■ < 1 mV belastingregulatie
■ < 0,001%/V Lijn Reglement
■ Minimale belastingstroom: 1mA
■ Stabiel met een keramische condensator van minimaal 10 μF
■ Stroomlimiet bij terugval en overtemperatuur
Bescherming
■ Beschikbaar in 16-Lead TSSOP, 12-Lead 4 mm × 4 mm
DFN, 5-Lead TO-220 en 5-Lead oppervlakte-montage
DD-PAK-pakketten

GEBRUIKEN

■ Hoogstroomvoorziening voor alle oppervlakte-installaties
■ Hoog efficiënte lineaire regelaar
■ Postregulator voor het wisselen van voedingsmiddelen
■ Laaggewichten tellen Variabele spanningsvoorziening
■ Nederspanningsvoorraden
