NX1117CADJZ,115 IC REG LINEAR POS ADJ 1A SC73 N✖P USA Inc.

Algemene beschrijving

De NX1117C/NX1117CE zijn twee series van lage-drop-out positieve spanningsregulatoren met een uitgangsstroomcapaciteit van 1 A.De twee series bestaan uit 18 versies met vaste uitgangsspanning en twee versies met verstelbare uitgangsspanning.De NX1117C-serie biedt een uitgangsspanningsnauwkeurigheid van ±1 % en de NX1117CE-serie van ±1,25%.
De regelaars zijn voorzien van een uitgangsstroombeperking, SOA (Safe Operating Area) -controle en thermische afsluiting.

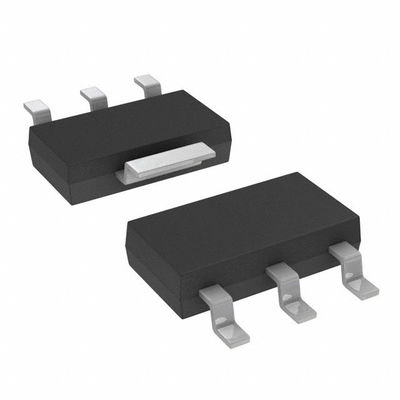

De NX1117C/NX1117CE-serie is ingebouwd in een SOT223 (SC-73) plastic verpakking met medium vermogen.

Kenmerken en voordelen

■ Maximale uitgangsstroom van 1 A
■ SOA-controle
■ Breed werkbereik tot 20 V
■ Thermische uitschakeling
■ Uitgangsspanningsnauwkeurigheid van ±1 % of ±1,25 %
■ Geen minimumbelastingvereisten voor versies met vaste uitgangsspanning
■ Beperking van de uitgangsstroom
■ Temperatuurbereik -40°C tot 125°C

Toepassingen

■ Postregelaar voor het schakelen van gelijkstroom-naar- gelijkstroomconverter
■ Hoog efficiënte lineaire regelaars
■ Batterijoplader
■ USB-apparaten
■ Harde schijfcontrollers
■ Verkoop van consumenten- en industrieapparatuur
