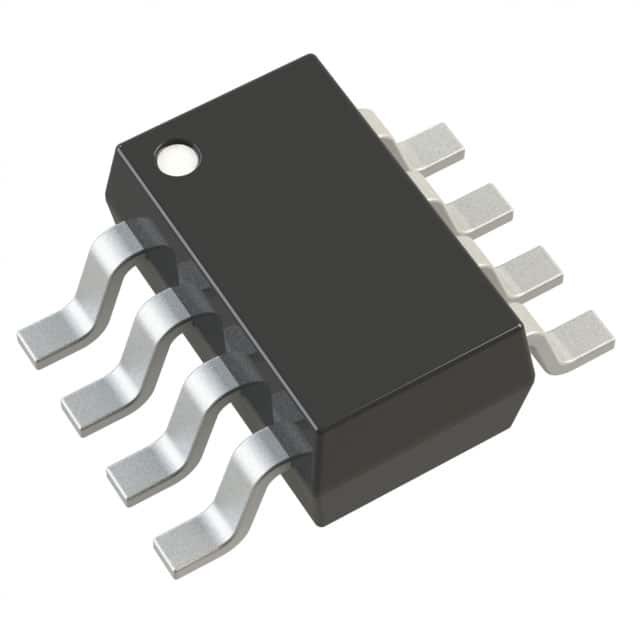

LT3009ESC8#TRMPBF IC REG LIN POS ADJ 20MA SC70-8 Analog Devices Inc.

Beschrijving

De LT®3007-serie zijn lineaire regulers voor micropower, lage uitslagspanning (LDO). De apparaten leveren 20mA uitgangsstroom met een uitslagspanning van 300mV.Aangezien de belasting toeneemt, blijft de grondspeldstroom minder dan 5% van de uitgangsstroom bedragen.In de sluiting,
een ruststroom van minder dan 1 μA.
De LT3007-regulatoren optimaliseren de stabiliteit en de tijdelijke respons met keramische condensatoren met een lage ESR, waarvoor slechts een minimum van 2,2 μF nodig is.De toezichthouders vereisen niet dat de ESR wordt toegevoegd zoals bij andere toezichthouders gebruikelijk is..De interne beschermingscircuits omvatten stroombeperking, thermische beperking, omgekeerde batterijbescherming en omgekeerde stroombescherming.
De LT3007-serie is ideaal voor toepassingen die een matige uitvoervermogen vereisen in combinatie met een ultralow standby-stroomverbruik..De LT3007 is verkrijgbaar in het thermisch verbeterde 8-lead TSOT-23-pakket.

GESCHIEDENIS

■ FMEA Foutvertrouwen:
Uitgang blijft bij of onder de reguleringsspanning tijdens
Bijbehorende pin kort of als een pin drijvend wordt gelaten
■ Ultralow Quiescent Current: 3 μA
■ Invoerspanningsbereik: 2,0 V tot 45 V
■ Uitgangsstroom: 20 mA
■ Afvalspanning: 300 mV
■ Verstelbare uitgang (VADJ= VOUT(MIN)= 600mV)
■ Vaste uitgangsspanningen: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
■ Uitgangsvermogen: ±2% over belasting, lijn en temperatuur
■ Stabiel met lage ESR, keramische uitgangscondensatoren (minimaal 2,2 μF)
■ Afsluitstroom: < 1 μA
■ Bescherming van de huidige grens
■ Bescherming tegen achteruit batterij
■ Bescherming tegen thermische grenzen
■ TSOT-23-pakket

AANVRAAG

■ Automobilerij
■ Systemen met een lage stroom op batterijen
■ Levensbehoudende stroomvoorzieningen
■ Monitoring op afstand
■ Gebruiksmeters
■ Industriële toepassingen met een laag vermogen
