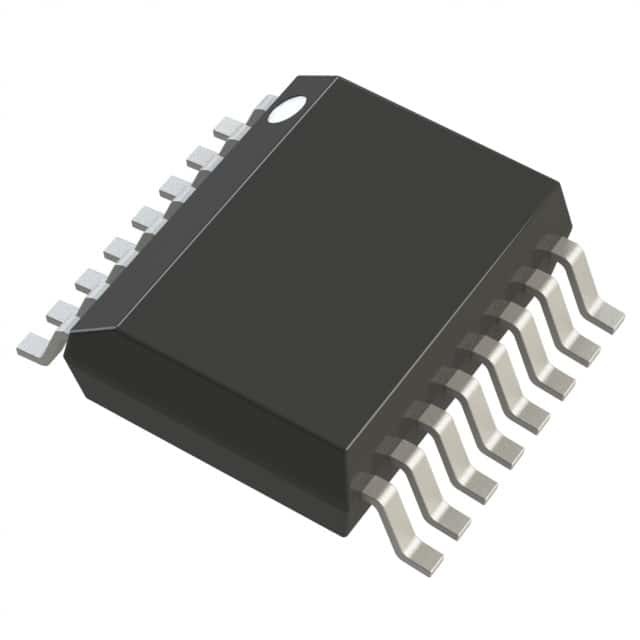

MAX1672EEE+ IC REG BUCK BST ADJ/PROG 16QSOP Analog Devices Inc./Maxim geïntegreerd

Algemene beschrijving

De MAX1672 integreert een step-up DC-DC-omvormer met een lineaire regelaar om step-up/down spanning om te zetten.Dit apparaat zorgt voor een constante uitgangsspanning voor ingangen die variëren boven en onder de uitgangsspanningHet heeft een ingangsbereik van 1,8 V tot 11 V en een vooraf ingestelde 3.3 V of 5 V uitgang. De uitgang kan ook worden ingesteld van 1,25 V tot 5,5 V met behulp van twee weerstanden.

Kenmerken

* Steep-up/down spanningsomzetting
* Invoerbereik van 1,8 V tot 11 V
* 3.3V/5V of verstelbaar uitgangsspanningsbereik
* Uitgangsstroom:
300mA bij 5V (VIN ≥ 2,5V)
150mA bij 5V (VIN ≥ 1,8V)
* Kleinere inductor dan SEPIC en Flybacks
* Laad wordt losgekoppeld van Input bij uitschakeling
* Voedingsstroom van de batterij:
85 μA (zonder belasting)
0.1μA (uitzetten)
* Vergelijkend product met een laag batterijverbruik van de BGA/BGO
* 16-pin QSOP-pakket (Zelfde voetafdruk als 8-pin SO)
* Geen externe FET's nodig
* Termische en kortsluitingsbescherming

Toepassingen

Draagbare apparaten met een enkele cel en met lithium
2 tot 4 cellen AA-alkaliene handtoestellen
3.3V en andere laagspanningssystemen
Op batterijen aangedreven apparaten met AC-invoeradapters
Digitale camera's
