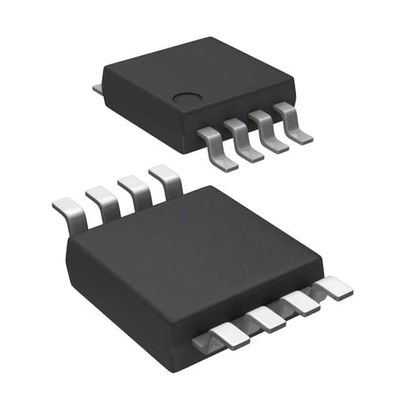

MAX860IUA+T IC REG CHARG PUMP INV 50MA 8UMAX Analog Devices Inc./Maxim Integrated
| Merknaam | Analog Devices Inc./Maxim Integrated |
|---|---|
| Modelnummer | MAX860IUA+T |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Ratiometric | Configuratie van de output | Positief of Negatief |
|---|---|---|---|
| Topologie | Oplaadpomp | Outputtype | Vastgesteld |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 1.5V, 2.5V |
| Spanning - Invoer (max) | 5.5V | Spanning - Uitgang (min/vast) | -Vin, 2Vin |
| Spanning - Uitgang (max) | - | Stroom - Uitgang | 50mA |
| Frequentie - Omschakeling | 6kHz, 50kHz, 130kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -25°C ~ 85°C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 8-TSSOP, 8-MSOP (0,118", 3,00 mm breedte) | Verpakking van de leverancier | 8-uMAX/uSOP |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MAX860IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1674EUA+T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX865EUA+ | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1674EUA+ | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1795EUA+ | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1776EUA+ | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| ICL7660CUA+ | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX1797EUA+T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1678EUA+ | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1797EUA+ | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1675EUA+ | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA+T | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX861IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA50+ | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1606EUA+ | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX8715EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX17067EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA+T | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1595EUA50+T | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1776EUA+T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1790EUA+ | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1796EUA+ | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1675EUA+T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1595EUA33+ | IC REG CHARG PUMP 3.3V 8UMAX | |
| ICL7660CUA+T | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX861IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA33+T | IC REG CHARG PUMP 3.3V 8UMAX | |
| MAX1606EUA+T | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1795EUA+T | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA+T | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX860EUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860EUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1790EUA+T | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX856CUA+ | IC REG BOOST PROG 500MA 8UMAX | |
| MAX8715EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1797EUA | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1606EUA | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1674EUA | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1790EUA | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1795EUA | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA-T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1776EUA-T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1674EUA-T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA-T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1776EUA | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1642EUA+ | IC STEP-UP DC-DC CONV 8-UMAX | |
| MAX683EUA+ | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX683EUA+T | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX859CUA+ | IC REG BOOST ADJ 125MA 8UMAX | |
| MAX679EUA+ | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+ | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX679EUA+T | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+T | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX867EUA+ | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX1643EUA+ | IC DC/DC CONV STEP-UP 8-UMAX | |
| MAX867EUA+T | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX856CUA+T | IC REG BOOST PROG 500MA 8UMAX | |
| MAX17067EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX861CUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA-T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1606EUA+TG069 | IC REG | |
| MAX1776EUA+TG035 | IC REG | |
| MAX1776EUA+TG05 | IC REG | |
| MAX1796EUA+TG002 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG035 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG05 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA+TG24 | IC REG BST ADJ/PROG 800MA 8UMAX |
Productomschrijving
Productgegevens
Algemene beschrijving
De MAX860/MAX861 laadpompspanningsomvormers inverteren ingangsspanningen van +1,5 V tot +5,5 V, of dubbele ingangsspanningen van +2,5 V tot +5,5 V. Vanwege hun hoge schakelfrequentiesDeze apparaten gebruiken slechts twee kleineHun 50mA-uitgang maakt schakelregulatoren onnodig, waardoor inductoren en hun bijbehorende kosten, grootte en EMI worden geëlimineerd.Een efficiëntie van meer dan 90% over het grootste deel van het laadstroombereik, gecombineerd met een typische werkstroom van slechts 200 μA (MAX860), biedt een ideale prestatie voor zowel batterij- als boordspanningsomzettoepassingen.
Kenmerken
* 8-pin, 1,11 mm hoog μMAX pakket* Inverteren of verdubbelen van de inputtoevoerspanning
* Drie selecteerbare schakelfrequenties
* Hoge frequentie vermindert de grootte van de condensator
* 87% Efficiëntie bij 50mA
* 200 μA stilstandstroom (MAX860)
* 1 μA stoptoevoerstroom
* 600mV Spanningsverlies bij 50mA belasting
* 12Ω Uitgangsweerstand
Toepassingen
Draagbare computersMedische instrumenten
Interface-stroomvoorzieningen
Handgereedschap
Stroomvoorzieningen voor operationele versterkers
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Maxim Geïntegreerd |
| Productcategorie | DC-schakelregulatoren |
| Reeks | MAX860 |
| Type | Spanningsomvormer |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-TSSOP, 8-MSOP (0,118", 3,00 mm breedte) |
| Werktemperatuur | -25 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Functie | Ratiometrisch |
| Verpakking van het product van de leverancier | 8-uMAX |
| Aantal outputten | 1 Output |
| Topologie | Oplaadpomp |
| Frequentie-omschakeling | 6kHz, 50kHz, 130kHz |
| Stroom-uitgang | 50 mA |
| Output-configuratie | Positief of negatief |
| Uitgangsspanning | -Vin, 2Vin |
| Spanning-uitgang-max | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 1.5V, 2.5V |
| Inputspanning-max | 5.5V |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 25 C. |
| Uitgangsspanning | - 5,5 V tot - 1,5 V |
| Uitgangsstroom | 100 mA |
| Deel-#-Aliassen | MAX860 |
| Pakketdoos | UMAX-8 |
Beschrijvingen
Charge Pump Switching Regulator IC Positieve of Negatieve Vaste -Vin, 2Vin 1 Uitgang 50mA 8-TSSOP, 8-MSOP (0.118", 3.00mm Breedte)
Spanningsregelaars - Schakelregelaars 50mA f-Selecteerbare spanningsomvormer
