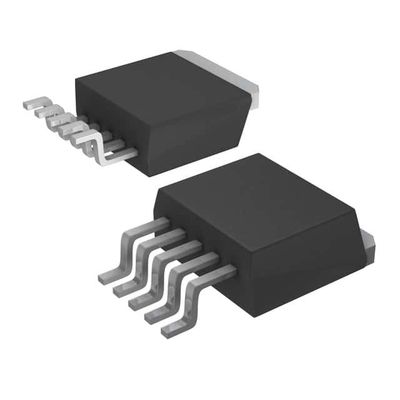

AP1506-50K5G-13 IC REG BUCK 5V 3A
| Merknaam | Diodes Incorporated |
|---|---|
| Modelnummer | AP1506-50K5G-13 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Aftreden | Configuratie van de output | Positief |
|---|---|---|---|
| Topologie | Bok | Outputtype | Vastgesteld |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 4.5V |
| Spanning - Invoer (max) | 22V | Spanning - Uitgang (min/vast) | 5V |
| Spanning - Uitgang (max) | - | Stroom - Uitgang | 3A |
| Frequentie - Omschakeling | 150kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -20°C ~ 85°C (Ta) | Montage-type | Oppervlakte |
| Pakket / doos | Aan-263-6, D ² Pak (5 Lood + Lusje), aan-263BA | Verpakking van de leverancier | Aan-263-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| AP1506-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-12K5L-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-K5G-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1512A-33K5L-U | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-12K5G-13 | IC REG BUCK 12V 5A TO263-5 | |
| AP1501-50K5G-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1501-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501A-50K5G-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1512-12K5L-13 | IC REG BUCK 12V 2A TO263-5 | |
| AP1512-12K5L-U | IC REG BUCK 12V 2A TO263-5 | |
| AP1506-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1501-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1501A-50K5L-13 | IC REG BUCK 5V 5A TO263-5 | |
| AP1501A-K5L-13 | IC REG BUCK ADJ 5A TO263-5 | |
| AP1501-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1506-50K5L-13 | IC REG BUCK 5V 3A TO263-5L | |
| AP1506-K5L-13 | IC REG BUCK ADJ 3A TO263-5L | |
| AP1512-33K5L-13 | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512A-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-K5L-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-13 | IC REG BUCK ADJ 2A TO263-5 | |
| AP1512-33K5L-U | IC REG BUCK 3.3V 2A TO263-5 | |
| AP1512-50K5L-U | IC REG BUCK 5V 2A TO263-5 | |
| AP1512A-12K5L-U | IC REG BUCK 12V 3A TO263-5 | |
| AP1512A-50K5L-U | IC REG BUCK 5V 3A TO263-5 | |
| AP1512A-K5L-U | IC REG BUCK ADJ 3A TO263-5 | |
| AP1512-K5L-U | IC REG BUCK ADJ 2A TO263-5 | |
| AP1506-12K5G-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-3.3TRE1 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP3003S-5.0TRE1 | IC REG BUCK 5V 3A TO263-5 | |
| AP3003S-ADJTRE1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP3003S-12TRE1 | IC REG BUCK 12V 3A TO263-5 | |
| AP3003S-ADJTRG1 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1506-33K5G-13 | IC REG BUCK 3.3V 3A TO263-5 | |
| AP1512-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-12K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-33K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-50K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512A-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1512-K5G-13 | IC REG BUCK 2A TO263-5 | |
| AP1501-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-12K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-33K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-50K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501A-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1501-K5G-U | IC REG BUCK 3A TO263-5 | |
| AP1506-K5G-13 | IC REG BUCK ADJ 3A TO263-5 | |
| AP1501A-33K5G-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-50K5L-13 | IC REG BUCK 5V 3A TO263-5 | |
| AP1512-50K5L-13 | IC REG BUCK 5V 2A TO263-5 | |
| AP1506-12K5L-13 | IC REG BUCK 12V 3A TO263-5 | |
| AP1501A-33K5L-13 | IC REG BUCK 3.3V 5A TO263-5 | |
| AP1512A-33K5L-13 | IC REG BUCK 3.3V 3A TO263-5 |
Productomschrijving
Productgegevens
Beschrijving
De AP1506-serie zijn monolithische IC's ontworpen voor een stap-down DC/DC-omvormer en hebben de mogelijkheid om een 3A-belasting zonder externe transistor te rijden.De ruimte op het bord kan gemakkelijk worden bespaard.De externe afsluitingsfunctie kan worden gecontroleerd door logica niveau en dan in standby-modus komen.De interne compensatie zorgt ervoor dat de terugkoppelingscontrole een goede lijn en belastingregulatie heeft zonder extern ontwerpWat de beschermde functie betreft, is thermische uitschakeling bedoeld om te voorkomen dat de uitgangsschakelaar bij overtemperatuur werkt en de huidige limiet is bedoeld om te voorkomen dat de uitgangsschakelaar bij overstroom werkt.
Kenmerken
• Uitgangsspanning: 3,3 V, 5 V, 12 V en verstelbare uitgangsversie• Verstelbare versie Uitgangsspanningsbereik, 1,23 V tot 18 V + 4%
• 150KHz +15% vaste schakelfrequentie
• Spanningsmodus Niet-synchrone PWM-controle
• Bescherming tegen thermische uitschakeling en tegen stroomgrenzen
• ON/OFF afsluitingscontroleinvoer
• Werkspanning tot 22 V
• Uitgangsbelastingstroom: 3A
• Loodvrije verpakkingen: TO263-5L en TO220-5L ((R)
• TO263-5L en TO220-5L ((R): Verkrijgbaar in
Vormverbinding (nr. Br, Sb)
• Low Power standby-modus
• Ingebouwde schakeltransistor op de chip
• Loodvrij afwerking/RoHS-conform (noot 1)
Toepassingen
• Eenvoudige, efficiënte stap-down regelaar• Schakelregulatoren op de kaart
• Positieve naar negatieve omzetter
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Dioden geïntegreerd |
| Productcategorie | DC-schakelregulatoren |
| Reeks | - |
| Verpakking | Alternatieve verpakking |
| Pakketdoos | TO-263-6, D2Pak (5 leidingen + tab), TO-263BA |
| Werktemperatuur | -20°C ~ 85°C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Functie | Stap naar beneden |
| Verpakking van het product van de leverancier | TO-263-5 |
| Aantal outputten | 1 Output |
| Topologie | Buck. |
| Frequentie-omschakeling | 150 kHz |
| Stroom-uitgang | 3A |
| Output-configuratie | Positief |
| Uitgangsspanning | 5V |
| Spanning-uitgang-max | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 4.5V |
| Inputspanning-max | 22V |
Beschrijvingen
Buck Switching Regulator IC Positieve Vaste 5V 1 Uitgang 3A TO-263-6, D?Pak (5 Leads + Tab), TO-263BA
Conv DC-DC 4.5V tot 22V Stap naar beneden Single-Out 5V 3A 6-Pin ((5+Tab) TO-263 T/R
