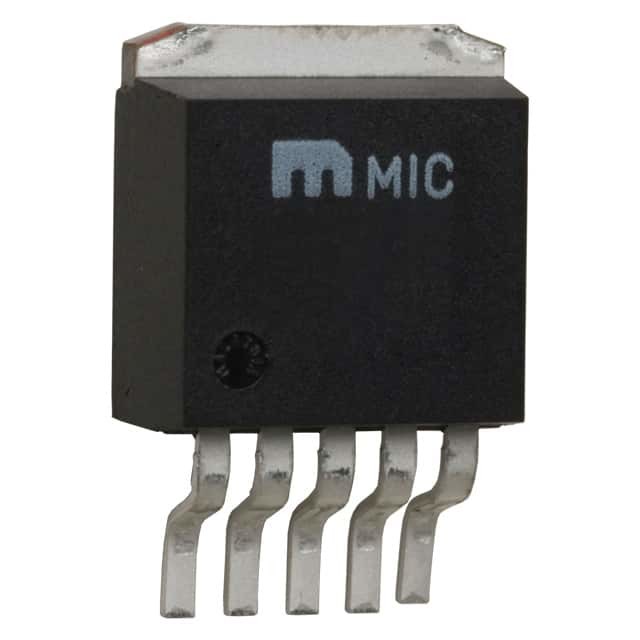

MIC4575WU IC REG BUCK BST ADJ 1.7A TO263-5 Microchiptechnologie
| Merknaam | Microchip Technology |
|---|---|
| Modelnummer | MIC4575WU |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Stap - neer, voer/Stap op - neer | Configuratie van de output | Positief |
|---|---|---|---|
| Topologie | Bok, bok-Verhoging | Outputtype | Verstelbaar |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 4V |
| Spanning - Invoer (max) | 24V | Spanning - Uitgang (min/vast) | 1.23V |
| Spanning - Uitgang (max) | 20V | Stroom - Uitgang | 1.7A (Schakelaar) |
| Frequentie - Omschakeling | 200KHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | Aan-263-6, D ² Pak (5 Lood + Lusje), aan-263BA | Verpakking van de leverancier | Aan-263-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MIC4575WU | IC REG BUCK BST ADJ 1.7A TO263-5 | |
| LM2575-5.0WU | IC REG BUCK 5V 1A TO263-5 | |
| LM2576-12WU | IC REG BUCK 12V 3A TO263-5 | |
| LM2575-12WU-TR | IC REG BUCK 12V 1A TO263-5 | |
| LM2576-12WU-TR | IC REG BUCK 12V 3A TO263-5 | |
| LM2575-3.3WU-TR | IC REG BUCK 3.3V 1A TO263-5 | |
| MIC4576WU-TR | IC REG BUCK ADJ 3A TO263-5 | |
| LM2575WU | IC REG BUCK ADJ 1A TO263-5 | |
| MIC4576-3.3WU-TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0WU-TR | IC REG BUCK 5V 3A TO263-5 | |
| MIC2171WU-TR | IC REG MULTI CONFG ADJ TO263-5 | |
| LM2576WU-TR | IC REG BUCK ADJ 3A TO263-5 | |
| LM2576WU | IC REG BUCK ADJ 3A TO263-5 | |
| MIC4576-5.0WU | IC REG BUCK 5V 3A TO263-5 | |
| LM2576-5.0WU-TR | IC REG BUCK 5V 3A TO263-5 | |
| LM2576-3.3WU-TR | IC REG BUCK 3.3V 3A TO263-5 | |
| LM2576-3.3WU | IC REG BUCK 3.3V 3A TO263-5 | |
| LM2576-5.0WU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4575-5.0WU-TR | IC REG BUCK BST 5V 1.7A TO263-5 | |
| MIC4575WU-TR | IC REG BUCK BST ADJ 1.7A TO263-5 | |
| MIC4575-3.3WU | IC REG BUCK BST 3.3V 1.7A TO263 | |
| MIC4576-3.3WU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576WU | IC REG BUCK ADJ 3A TO263-5 | |
| MIC2171WU | IC REG MULTI CONFG ADJ TO263-5 | |
| MIC4575-5.0WU | IC REG BUCK BST 5V 1.7A TO263-5 | |
| LM2575-5.0WU-TR | IC REG BUCK 5V 1A TO263-5 | |
| LM2575-12WU | IC REG BUCK 12V 1A TO263-5 | |
| LM2575WU-TR | IC REG BUCK ADJ 1A TO263-5 | |
| LM2575-3.3WU | IC REG BUCK 3.3V 1A TO263-5 | |
| MIC4575-3.3WU-TR | IC REG BUCK BST 3.3V 1.7A TO263 | |
| MIC2171BU | IC REG MULTI CONFG ADJ TO263-5 | |
| MIC4575-5.0BU | IC REG BUCK BST 5V 1.7A TO263-5 | |
| MIC4575BU | IC REG BUCK BST ADJ 1.7A TO263-5 | |
| MIC4576BU | IC REG BUCK ADJ 3A TO263-5 | |
| MIC4576BU TR | IC REG BUCK ADJ 3A TO263-5 | |
| LM2575-12BU | IC REG BUCK 12V 1A TO263-5 | |
| LM2575-12BU TR | IC REG BUCK 12V 1A TO263-5 | |
| LM2575-3.3BU | IC REG BUCK 3.3V 1A TO263-5 | |
| LM2575-3.3BU TR | IC REG BUCK 3.3V 1A TO263-5 | |
| LM2575-5.0BU | IC REG BUCK 5V 1A TO263-5 | |
| LM2575-5.0BU TR | IC REG BUCK 5V 1A TO263-5 | |
| LM2575BU | IC REG BUCK ADJ 1A TO263-5 | |
| LM2575BU TR | IC REG BUCK ADJ 1A TO263-5 | |
| LM2576-12BU | IC REG BUCK 12V 3A TO263-5 | |
| LM2576-12BU TR | IC REG BUCK 12V 3A TO263-5 | |
| LM2576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| LM2576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| LM2576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| LM2576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 | |
| LM2576BU | IC REG BUCK ADJ 3A TO263-5 | |
| LM2576BU TR | IC REG BUCK ADJ 3A TO263-5 | |
| MIC2171BU TR | IC REG MULTI CONFG ADJ TO263-5 | |
| MIC4575-3.3BU | IC REG BUCK BST 3.3V 1.7A TO263 | |
| MIC4575-3.3BU TR | IC REG BUCK BST 3.3V 1.7A TO263 | |
| MIC4575-5.0BU TR | IC REG BUCK BST 5V 1.7A TO263-5 | |
| MIC4575BU TR | IC REG BUCK BST ADJ 1.7A TO263-5 |
Productomschrijving
Productgegevens
Algemene beschrijving
De MIC4575 is een serie eenvoudig te gebruiken vaste en verstelbare BiCMOS-step-down (buck) switch-mode spanningsregulatoren.De hogere schakelfrequentie kan tot eenVermindering van de grootte van de uitgangsfilter.De MIC4575 is verkrijgbaar in 3,3V, 5V vaste uitgangsversies of een 1,23V tot 20V verstelbare uitgangsversie.
Kenmerken
• Vaste werking op 200 kHz• 3,3V, 5V en verstelbare uitgangsvarianten
• Spanning onder bepaalde lijn- en belastingomstandigheden:
• Vaste versie: ± 3% max. uitgangsspanning
• Verstelbare versie: ± 2% max. terugkoppelingsspanning
• Gegarandeerde schakelstroom van 1A
• Breed bereik van 4 V tot 24 V ingangsspanning
• Breed uitgangsspanningsbereik van 1,23 V tot 20 V
• Vereist minimale externe componenten
• < 200 μA typische uitschakelmodus
• 75% efficiëntie (verstelbare versie > 75% typisch)
• Standaard inductoren en condensatoren zijn 25% van de typische waarden van LM2575
• Thermische uitschakeling
• Bescherming tegen overstromingen
• 100% elektrische thermische inbranding
Toepassingen
• Eenvoudige, zeer efficiënte stap-down (buck) regulator• Efficiënte voorregulator voor lineaire regulatoren
• On-card schakelregulators
• Positieve-negatieve omzetter (omgekeerde buck-boost)
• Batterijoplader
• Negatieve boostconverter
• Verlaging van 6V tot 3,3V voor Intel Pentium® en vergelijkbare microprocessors
- Ik heb het niet gedaan. Ik heb het niet gedaan.
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Microchiptechnologie |
| Productcategorie | DC-schakelregulatoren |
| Reeks | MIC4575 |
| Type | BiCMOS Buck-spanningsregulatoren voor de schakelaar |
| Verpakking | Buisvervangende verpakking |
| Eenheidsgewicht | 0.056438 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | TO-263-6, D2Pak (5 leidingen + tab), TO-263BA |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Functie | Stap naar beneden, stap naar boven/stap naar beneden |
| Verpakking van het product van de leverancier | TO-263-5 |
| Aantal outputten | 1 Output |
| Topologie | Buck, Buck-Boost |
| Frequentie-omschakeling | 200 kHz |
| Stroom-uitgang | 1.7A (schakelaar) |
| Output-configuratie | Positief |
| Uitgangsspanning | 1.23V |
| Spanning-uitgang-max | 20V |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 4V |
| Inputspanning-max | 24V |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | Adj. |
| Bedrijfsvoorzieningstroom | 5 mA |
| Invoerspanning-MAX | 24 V |
| Uitgangsstroom | 1 A |
| Schakelfrequentie | 200 kHz |
| Invoerspanning-MIN | 4 V |
| Beperking van de belasting | 3 % |
| Pakketdoos | TO-263-5 |
Beschrijvingen
Conv DC-DC 4V tot 24V Step Down Single-Out 1.23V tot 20V 1A 6-Pin ((5+Tab) TO-263 Tube
Spanningsregulatoren - Schakelregulatoren 200kHz 1.0A Stepping-down regulator
