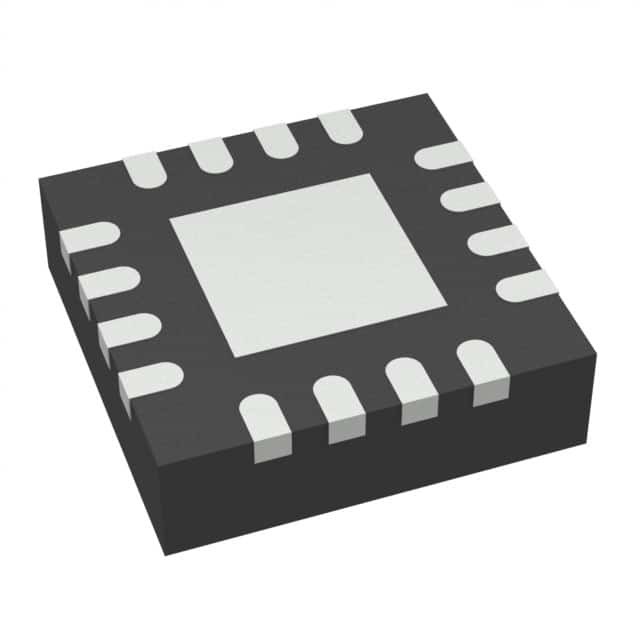

TPS55340RTER IC REG BOOST ADJ 5,25A 16WQFN Texas Instruments
| Merknaam | Texas Instruments |
|---|---|
| Modelnummer | TPS55340RTER |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Voer op | Configuratie van de output | Positief, Geschikt Isolatie |
|---|---|---|---|
| Topologie | Verhoging | Outputtype | Verstelbaar |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 2.9V |
| Spanning - Invoer (max) | 32V | Spanning - Uitgang (min/vast) | 2.9V |
| Spanning - Uitgang (max) | 38V | Stroom - Uitgang | 5.25A (Schakelaar) |
| Frequentie - Omschakeling | 94kHz ~ 1.14MHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 16-WFQFN Blootgesteld Stootkussen | Verpakking van de leverancier | 16-WQFN (3x3) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| TPS55340RTER | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54618RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55010RTER | IC REG FLYBACK ADJ 16WQFN | |
| TPS55330RTER | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54719RTER | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS61391RTER | IC REG BOOST ADJ 16WQFN | |
| TPS54719RTET | IC REG BUCK ADJUSTABLE 7A 16WQFN | |
| TPS55340QRTETQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54319RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54388CQRTERQ1 | 3A O/P SYNCHRONOUS STEP DOWN SWI | |
| TPS54319RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS54418ARTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54478RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS57114MRTETEP | IC REG BUCK ADJ 3.5A 16WQFN | |
| TPS54618RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS55340RTET | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55330RTET | IC REG MULTI CONFG ADJ 16WQFN | |
| TPS54519RTER | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS54418RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54519RTET | IC REG BUCK ADJUSTABLE 5A 16WQFN | |
| TPS57114CQRTERQ1 | 4A OUTPUT STEP DOWN SWITCHER | |
| TPS61378QWRTERQ1 | 18V OUTPUT, 4.8A SYNCHRONOUS BOO | |
| TPS613783QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| LM51571RTER | IC REG BOOST ADJ 4.33A 16WQFN | |
| LM5157RTER | IC REG BOOST ADJ 6.5A 16WQFN | |
| TPS61390RTER | IC POWER MANAGEMENT | |
| TPS57114QRTERQ1 | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS54678RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS61391RTET | IC REG BOOST ADJ 16WFQFN | |
| LM51581RTER | IC REG BOOST ADJ 1.63A 16WQFN | |
| LM51571QRTERQ1 | 4-A, 50-V, 2.2-MHZ WIDE VIN BOOS | |
| LM5157QRTERQ1 | IC REG BOOST ADJ 6.5A 16WQFN | |
| LM51581QRTERQ1 | IC REG BOOST ADJ 1.63A 16WQFN | |
| TPS54618QRTERQ1 | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| LM5158QRTERQ1 | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS55010RTET | IC REG FLYBACK ADJ 16WQFN | |
| TPS54418RTET | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| TPS61390RTET | POWER MANAGEMENT | |
| TPS55340QRTERQ1 | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS55340MRTETEP | IC REG BOOST ADJ 5.25A 16WQFN | |
| TPS54218RTET | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54678RTET | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS54318RTET | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS613785QWRTERQ1 | 18.5-V OUTPUT, 4.8-A SYNCHRONOUS | |
| TPS54618CQRTERQ1 | SYNCHRONOUS STEP-DOWN CONVERTER | |
| TPS54218RTER | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54318RTER | IC REG BUCK ADJUSTABLE 3A 16WQFN | |
| TPS57112CQRTERQ1 | 2A OUTPUT STEP DOWN SWITCHER | |
| TPS54478RTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| LM5158RTER | IC REG BOOST ADJ 3.26A 16WQFN | |
| TPS61379QWRTERQ1 | IC REG BUCK PROG 16WQFN | |
| TPS54418ARTER | IC REG BUCK ADJUSTABLE 4A 16WQFN | |
| SN1208057RTER | IC REG BUCK ADJUSTABLE 6A 16WQFN | |
| TPS57112QRTERQ1 | IC REG BUCK ADJUSTABLE 2A 16WQFN | |
| TPS54388QRTERQ1 | IC REG BUCK ADJUSTABLE 3A 16WQFN |
Productomschrijving
Productgegevens
TPS55340RTER Beschrijving
De TPS55340RTER is een geïntegreerde 5A breed bereik input boost/SEPIC/flyback DC/DC regulator in 16 pin WQFN pakket.40V-schakelaarHet apparaat kan worden geconfigureerd in verschillende standaard-schakel-regulator topologieën, waaronder boost, SEPIC en geïsoleerde flyback.Het apparaat heeft een breed inschrijvingsspanningsbereik om toepassingen te ondersteunen met inschrijvingsspanning van meercelbatterijen of gereguleerde 3.3V, 5V, 12V en 24V spanningsrails. Het reguleert de uitgangsspanning met PWM-controle voor de huidige modus (impulsbreedte-modulatie) en heeft een interne oscillator.De schakelfrequentie van PWM wordt ingesteld door een externe weerstand of door synchronisatie met een extern kloksignaalHet beschikt over een programmeerbare soft-startfunctie om de binnenstroming tijdens het opstarten te beperken en heeft andere ingebouwde beschermingsfuncties, waaronder cyclus-per-cyclus overstromingslimiet en thermische uitschakeling.Het wordt gebruikt in Thunderbolt-poort, USB Type-C stroomlevering en stroomdocking.
TPS55340RTER kenmerken
Frequentieverstelbaar van 100 kHz tot 1,2 MHz
Referentiespanning van ±0,7%
Pulsspringen voor een hoger rendement bij lichte belastingen
Werktemperatuurbereik van -40°C tot 150°C
Inputtoevoerbereik van 2,9 tot 32 V
Werkende stilstandsstroom 0,5 mA
2.7μA stoptoevoerstroom
PWM-besturing voor vaste frequentie
Synchronisatie met externe klok, instelbare tijd voor zachte start
TPS55340RTER Toepassingen
Industrieel
Energiebeheer
Consumentenelektronica
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Texas Instruments |
| Productcategorie | DC-schakelregulatoren |
| Reeks | TPS55340 |
| Type | Spanningsomvormer |
| Verpakking | Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Werktemperatuurbereik | - 40 C tot + 125 C |
| Pakketdoos | 16-WFQFN Blootgestelde pad |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Functie | Stap-op, stap-op/stap-af |
| Verpakking van het product van de leverancier | 16-WQFN (3x3) |
| Aantal outputten | 1 Output |
| Topologie | Boost, Flyback, SEPIC |
| Frequentie-omschakeling | 94 kHz ~ 1,14 MHz |
| Stroom-uitgang | 5.25A (schakelaar) |
| Output-configuratie | Positief, in staat tot isolatie |
| Uitgangsspanning | 2.9V |
| Spanning-uitgang-max | 38V |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 2.9V |
| Inputspanning-max | 32 V |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 2.9 V tot 38 V |
| Inlaatspanning | 2.9 V tot 32 V |
| Invoerspanning-MAX | 32 V |
| Uitgangsstroom | 5 A |
| Schakelfrequentie | 1.14 MHz |
| Invoerspanning-MIN | 2.9 V |
| Pakketdoos | WQFN-16 |
Beschrijvingen
Conv DC-DC 2.9V tot 32V Step Up Single-Out 2.9V tot 38V 5A 16-pin WQFN EP T/R
Spanningsregulatoren - Schakelregulatoren 5A 40V breed bereik DC-DC-omvormer
