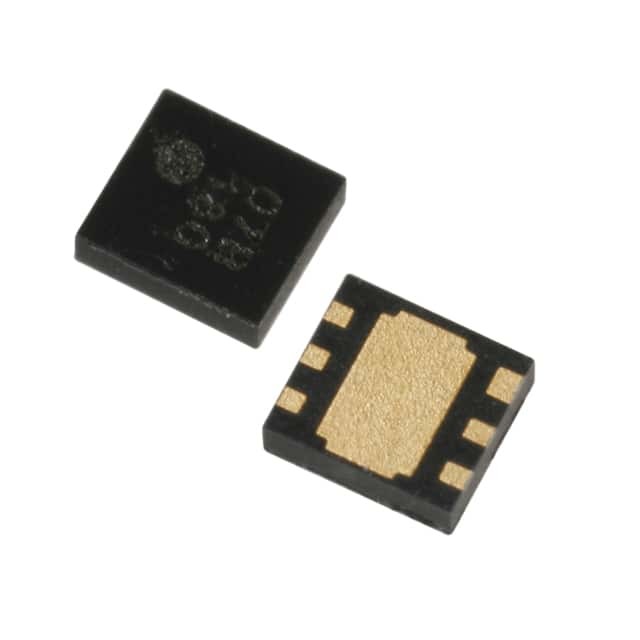

XC9236D08CER-G IC REG BUCK ADJ 600MA 6USPC Torex Semiconductor Ltd.

Algemene beschrijving

De XC9206/XC9207/XC9208-serie is een groep DC/DC-omvormers met een ingebouwde 0,4Ω P-kanaal-driver transistor, aangeboden in een SOT-25-pakket.De IC's zijn ontworpen om een hoge efficiëntie en een stabiele stroomvoorziening te bieden met een uitgangsstroom van 500 mA met behulp van slechts een spoel, een diode en twee externe ceramische condensatoren.
De minimale werkspanning van de XC9206/9207 is 1,8 V en 2,0 V voor de XC9208.De oscillatiefrequentie kan worden gekozen vanaf 300 kHz, 600 kHz en 1,2 MHz zodat de frequentie die het meest geschikt is voor uw specifieke toepassing kan worden geselecteerd.automatische PWM/PFM-schakelaar (serie XC9207) en handmatige PWM/PFM-schakelaar (serie XC9208)De serie biedt een snelle transiënte reactie, een lage ripple en een hoge efficiëntie over het volledige laadbereik (van lichte belasting tot hoge uitgangsstroom).De zachte start- en stroombesturing zijn intern geoptimaliseerd. Tijdens de stand-by-fase worden alle schakelingen uitgeschakeld om het stroomverbruik tot 1,0 μA of minder te verminderen.de interne P-kanaal driver transistor wordt gedwongen OFF wanneer de ingangsspanning wordt 1.4V of lager.

■ FUNCTIEELEN

P-ch-driver Tr. Ingebouwd: ON weerstand 0,4Ω
Uitgangsspanningsbereik: 0,9 V tot 4,0 V (met 100 mV-inkrementen) Vaste uitgangsspanningsnauwkeurigheid ±2%
Schommelfrequentie: 300 kHz, 600 kHz, 1,2 MHz Vaste schommelfrequentie nauwkeurigheid ±15%
Stand-byfunctie: Istb = 1μA (MAX.)
Inbouwstroombeperker: 600mA
Invoerspanningsbereik: 1,8 V ~ 6,0 V ((XC9206/XC9207)
2.0V ~ 6.0V (XC9208)
Uitgangsstroom: 500 mA
Maximaal belastingpercentage: 100%
PWM/PFM schakelbediening (XC9207 / XC9208)
Keramische condensator compatibel
Ingebouwde zachte startcircuit
Klein pakket: SOT-25

■ AANWERKINGEN

● Mobiele telefoons
(PDC, GSM, CDMA, IMT2000 enz.)
● PDA's, draagbare communicatiemodems
● Draagbare games
● Camera's, digitale camera's
● Draadloze telefoons
● Computers voor notitieboeken
