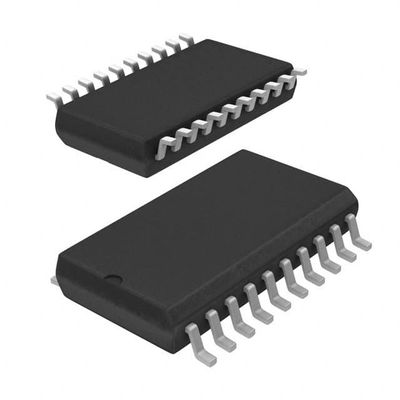

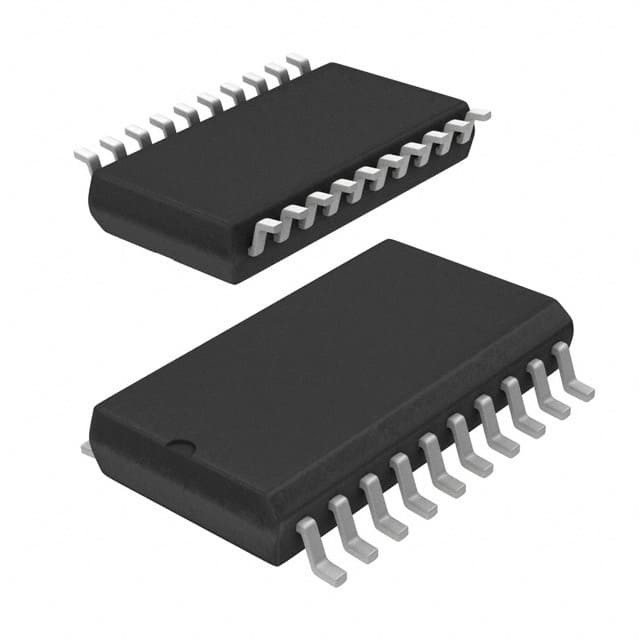

L4973D3.3-013TR IC REG BUCK ADJ/3.3V 3.5A 20SO STMicroelectronica

Beschrijving

De L4973 is een stap naar beneden monolithische power switching regulator die 3,5A levert bij vaste spanningen van 3,3 V of 5,1 V en met behulp van een eenvoudige externe divider output verstelbare spanning tot 50 V.Realiseerd in gemengde technologie BCD, het apparaat maakt gebruik van een interne power D-MOS transistor (met een typische RDS ((on) van 0,15Ω) om een zeer hoge efficiëntie en zeer snelle schakeltijden te verkrijgen.Schakelfrequentie tot 300 kHz is haalbaar (de maximale vermogensafvoer van de pakketten moet worden nageleefd).

Kenmerken

■ tot 3,5 A stapsgewijze omvormer
■ Invoerspanning van 8 V tot 55 V
■ 3,3 V en 5,1 V (± 1%) vaste uitgangen en verstelbare uitgangen van:
️ 0,5 V tot 50 V (type 3.3)
¥ 5,1 V tot 50 V (type 5,1)
■ Frequentieverstelbaar tot 300 kHz
■ Voltagevoeding
■ Nullaststroom (min 1 mA)
■ Interne stroombeperking (impuls per impuls en HICCUP-modus)
■ Externe beschikbare precieze 5,1 V (1,5%) referentiespanning
■ Input/output synchronisatie functie
■ Inhibitor voor nul stroomverbruik (100mA bij VCC = 24V)
■ Bescherming tegen terugkoppeling
■ Thermische uitschakeling
■ Uitgang boven spanningsbescherming
■ Functie zachte start
