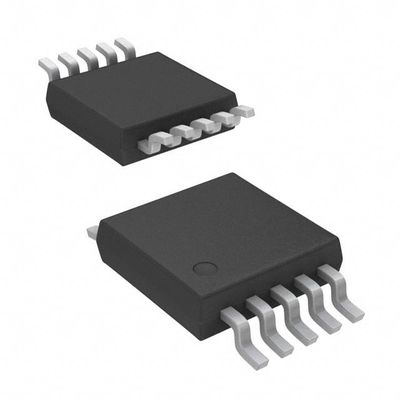

XC9128D45CAR-G IC REG BOOST ADJ 1,2A 10MSOP Torex Semiconductor Ltd

■ Algemene beschrijving

De XC9106/07 serie zijn step-up DC/DC controller IC's met een extern aangebrachte referentiespanning (Vref).De serie maakt het gemakkelijk om de uitgangsspanning extern te besturen en is geschikt voor software-applicaties die de spanning moeten variëren, zoals LCD-stroomvoorziening voor PDA's.
De uitgang zal stabiel zijn ongeacht welke belastingcapacitoren worden gebruikt, maar als een lage ESR-capacitor wordt gebruikt, is een RSENSE van ongeveer 0,1Ω vereist en wordt een fasecompensatie bereikt.Dit maakt het gebruik van keramische condensatoren veel gemakkelijkerTantalum en elektrolytische condensatoren kunnen ook worden gebruikt, in welk geval RSENSE onnodig wordt.

■ FUNCTIEELEN

Inlaatspanning: 0,9 V ~ 10 V
Kracht
Spanningsbereik: 1,8 V tot 10,0 V en meer dan Vref+0,7 V
VREF-invoerbereik: 0,8 V tot 2,5 V (± 2,0%)
Uitgangsspanning: Vref x relatie van de externe gespleten weerstand
VOUT=Vref x (RFB1+RFB2)/RFB2
Schommelfrequentie: 300 kHz, 100 kHz (± 15%)
Uitgangsstroom: meer dan 30 mA
(VIN=3,3V, VOUT=20V,
wanneer externe componenten
wordt gebruikt zoals in de onderstaande circuits.)
Besturing: PWM (XC9106)
: PWM/PFM automatische schakeling (XC9107)
Hoge efficiëntie: 85% (TYP.)
Stand-by stroom: ISTB = 1,0μA (MAX.)
Vermogensverbeteraars: Vermogensverbeteraars met lage ESR compatibel
Extern toegepaste referentiespanning (Vref)
Pakketten: SOT-25, USP-6B

■ AANWERKINGEN

● Stroomvoorziening voor LCD-schermen
● PDA's
● Mobiele telefoons
● Palmtop computers
● Draagbare audiosystemen
● Verscheidene multifunctiele energiebronnen
