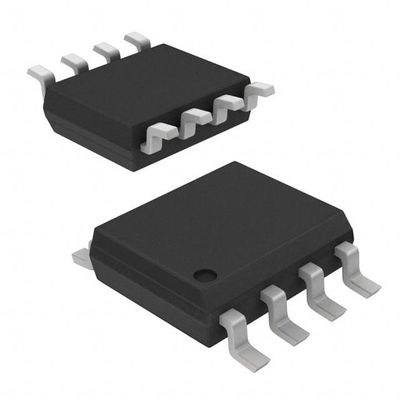

AP1509-50SG-13 IC REG BUCK 5V 2A

  • AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodes Incorporated
Merknaam Diodes Incorporated
Modelnummer AP1509-50SG-13
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak en kartonnen doos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Functie Aftreden Configuratie van de output Positief
Topologie Bok Outputtype Vastgesteld
Aantal Output 1 Ingevoerd voltage - (Min) 4.5V
Spanning - Invoer (max) 22V Spanning - Uitgang (min/vast) 5V
Spanning - Uitgang (max) - Stroom - Uitgang 2A
Frequentie - Omschakeling 150kHz Synchrone Gelijkrichter - Nee, niet echt.
Werktemperatuur -20°C ~ 85°C (Ta) Montage-type Oppervlakte
Pakket / doos 8-SOIC (0,154", 3,90 mm breedte) Verpakking van de leverancier 8-SOP
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP
AP1509-33SG-13 IC REG BUCK 3.3V 2A 8SOP
AP1513SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1513SG-U IC REG BUCK ADJUSTABLE 2A 8SOP
AP1539SDPG-13 IC REG BUCK ADJUSTABLE 4A 8SOP
AP1534SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1510SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1509-SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1520SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1509-12SG-13 IC REG BUCK 12V 2A 8SOP
AP1513SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1515-33SL-13 IC REG BUCK 3.3V 1.5A 8SOP
AP1515-SL-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP1609SG-13 IC REG BOOST ADJ 2.4A 8SOP
AP34063S8L-13 IC MULTI CONFIG ADJ 1.6A 8SOIC
AP1510SL-U IC REG BUCK ADJUSTABLE 3A 8SOP
AP1533SG-13 IC REG BUCK ADJUSTABLE 1.8A 8SOP
AP1509-12SL-13 IC REG BUCK 12V 2A 8SOP
AP1509-33SL-13 IC REG BUCK 3.3V 2A 8SOP
AP1509-50SL-13 IC REG BUCK 5V 2A 8SOP
AP1509-SL-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1538SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SG-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP5001SG-13 IC REG BUCK ADJUSTABLE 1.5A 8SOP
AP5004SG-13 IC REG BUCK ADJUSTABLE 2.5A 8SOP
AP34063S8G-13 IC REG BUCK BST ADJ 1.6A 8SOP
AP5002SG-13 IC REG BUCK ADJUSTABLE 2A 8SOP
AP1530SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1605SG-13 IC REG BUCK ADJUSTABLE 3A 8SOP
AP1635SL-13 IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP1609SL-13 IC REG BOOST ADJ 2.4A 8SOP
AP1635SA IC REG BUCK ADJUSTABLE 1.2A 8SOP
AP3005MTR-G1 IC REG BUCK ADJUSTABLE 2A 8SOIC
AP1510SL-13 IC REG BUCK ADJUSTABLE 3A 8SOP
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

Beschrijving

De AP1509-serie is een monolithische IC die is ontworpen voor een stap-down DC/DC-omvormer, en heeft de mogelijkheid om een 2A-belasting te rijden zonder extra transistor.De externe uitschakeling functie kan worden bestuurd door logica niveau en dan komen in de standby-modusDe interne compensatie zorgt ervoor dat de terugkoppelingscontrole een goede lijn- en belastingregulatie heeft zonder externe opzet.thermische afsluiting is om te voorkomen dat over temperatuur werken van schadeAls de huidige limietfunctie optreedt en VFB onder 0,5 V ligt, wordt de schakelfrequentie verlaagd.De AP1509-serie werkt op een schakelfrequentie van 150KHz, waardoor kleinere filtercomponenten mogelijk zijn dan wat nodig zou zijn met lagere frequentieschakelregulatorenAndere kenmerken zijn onder meer een gegarandeerde tolerantie van +4% op de uitgangsspanning onder bepaalde ingangsspanning en uitgangslastomstandigheden en +15% op de oscillatorfrequentie.De uitvoerversie omvatte vaste 3De chips zijn verkrijgbaar in een standaard 8-lead SOP-8 pakket.

Kenmerken

• Uitgangsspanning: 3,3 V, 5 V, 12 V en verstelbare uitgangsversie
• Verstelbare versie Uitgangsspanningsbereik, 1,23 V tot 18 V + 4%
• 150KHz +15% vaste schakelfrequentie
• Spanningsmodus Niet-synchrone PWM-controle
• Bescherming tegen thermische uitschakeling en tegen stroomgrenzen
• ON/OFF afsluitingscontroleinvoer
• Werkspanning tot 22 V
• Uitgangsbelastingstroom: 2A
• SOP-8L-pakketten
• Stand-by-modus met laag vermogen
• Ingebouwde schakeltransistor op de chip
• SOP-8L: Verkrijgbaar in “Green” vormverbinding (nr. Br, Sb)
• Loodvrij afwerking/ RoHS-conform (noot 1)

Toepassingen

• Eenvoudige, efficiënte stap-down regelaar
• Schakelregulatoren op de kaart
• Positieve naar negatieve omzetter

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Dioden geïntegreerd
Productcategorie DC-schakelregulatoren
Reeks AP1509
Type Oplaadpomp
Verpakking Alternatieve verpakking
Eenheidsgewicht 0.030018 oz.
Montage-stijl SMD/SMT
Werktemperatuurbereik - 20 C tot + 85 C
Pakketdoos 8-SOIC (0,154", 3,90 mm breedte)
Werktemperatuur -20°C ~ 85°C (TA)
Montage-type Oppervlakte
Uitgangstype Vastgesteld
Functie Stap naar beneden
Verpakking van het product van de leverancier 8-SOP
Aantal outputten 1 Output
Topologie Buck.
Frequentie-omschakeling 150 kHz
Stroom-uitgang 2A
Output-configuratie Positief
Uitgangsspanning 5V
Spanning-uitgang-max -
Synchrone rechtgever - Nee, niet echt.
Voltage-invoer-min 4.5V
Inputspanning-max 22V
Afsluiting Afsluiting
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 20 C.
Uitgangsspanning 5 V
Bedrijfsvoorzieningstroom 5 mA
Inlaatspanning 22 V
Invoerspanning-MAX 22 V
Uitgangsstroom 2 A
Schakelfrequentie 150 kHz
Invoerspanning-MIN 4.5 V
Voedingsspanning-min 4.5 V
Pakketdoos SOP-8

Beschrijvingen

Buck Switching Regulator IC Positief Vaste 5V 1 Uitgang 2A 8-SOIC (0,154", 3,90mm Breedte)
Conv DC-DC 4.5V tot 22V Stap naar beneden Single-Out 5V 2A 8-Pin SOP T/R
Spanningsregulatoren - Schakelregulatoren SW REG CNV BUCK ASYN 150K 1.4 22V 5.0V
