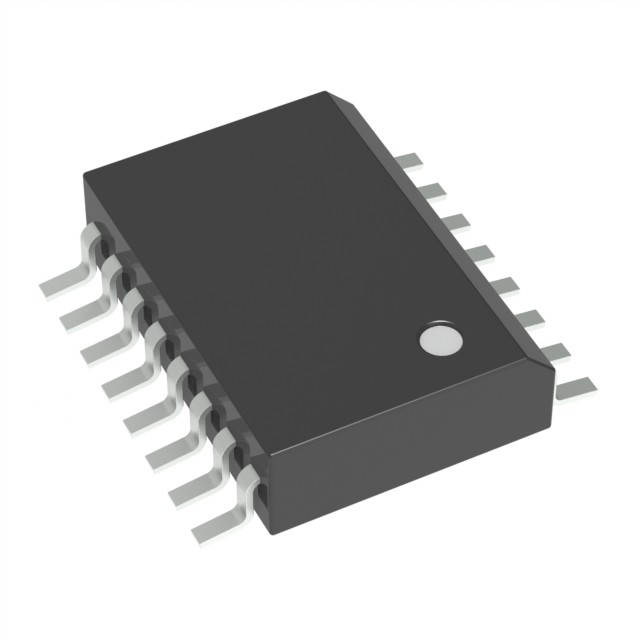

LM2574DW-ADJR2G IC REG MULTI CONFG ADJ 16SOIC op semi
| Merknaam | onsemi |
|---|---|
| Modelnummer | LM2574DW-ADJR2G |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Step-up, step-down, step-up/step-down | Configuratie van de output | Positief of Negatief |
|---|---|---|---|
| Topologie | Bok, Verhoging, bok-Verhoging | Outputtype | Verstelbaar |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 4.75V |
| Spanning - Invoer (max) | 40V | Spanning - Uitgang (min/vast) | 1.23V |
| Spanning - Uitgang (max) | 37V | Stroom - Uitgang | 500mA |
| Frequentie - Omschakeling | 52kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) | Montage-type | Oppervlakte |
| Pakket / doos | 16-SOIC (0,295", 7,50 mm breedte) | Verpakking van de leverancier | 16-SOIC |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| LM2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC | |
| MC34163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWG | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2G | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DWR2 | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC33163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| MC34163DW | IC REG BUCK BST ADJ 3.4A 16SOIC | |
| NCV2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJ | IC REG MULTI CONFG ADJ 16SOIC | |
| LM2574DW-ADJR2 | IC REG MULTI CONFG ADJ 16SOIC | |
| NCV8800HDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800HDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800HDW50 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2 | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW50R2G | IC REG BUCK 5V 1A 16SOIC | |
| NCV8800HDW75 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2 | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800HDW75R2G | IC REG BUCK 7.5V 1A 16SOIC | |
| NCV8800SDW26 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2 | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW26R2G | IC REG BUCK 2.6V 1A 16SOIC | |
| NCV8800SDW33 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2 | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV8800SDW33R2G | IC REG BUCK 3.3V 1A 16SOIC | |
| NCV2574DW-ADJR2G | IC REG MULTI CONFG ADJ 16SOIC |
Productomschrijving
Productgegevens
De LM2574-reeks regelgevers zijn monolithische geïntegreerde schakelingen die ideaal zijn voor een eenvoudig en handig ontwerp van een step-down schakelregulator (buck converter).Alle circuits van deze serie kunnen een 0.5 Een lading met een uitstekende lijn- en ladingsregulatie.
Deze apparaten zijn verkrijgbaar in vaste uitgangsspanningen van 3,3 V, 5,0 V, 12 V, 15 V en een verstelbare uitgangsversie.Deze regelgevers zijn ontworpen om het aantal externe componenten te minimaliseren om het ontwerp van de voedingsbron te vereenvoudigen.Standaard series van inductoren geoptimaliseerd voor gebruik met de LM2574 worden aangeboden door verschillende inductorfabrikanten.
Kenmerken
• 3,3 V, 5,0 V, 12 V, 15 V en verstelbare uitgang• Verstelbare versie Uitgangsspanningsbereik, 1,23 tot 37 V ± 4% max over lijn- en belastingomstandigheden
• gegarandeerde uitgangsstroom van 0,5 A
• Breed inslagspanningsbereik: 4,75 tot 40 V
• Vereist slechts 4 externe onderdelen
• 52 kHz interne oscillator met vaste frequentie
• TTL-afsluitingsmogelijkheid, stand-by-modus met laag vermogen
• Hoog rendement
• Gebruikt gemakkelijk verkrijgbare standaard inductoren
• Thermische afsluiting en bescherming tegen stroomlimiet
• NCV-prefix voor automobiel- en andere toepassingen die plaats- en besturingswijzigingen vereisen
• Er zijn Pb-vrije pakketten beschikbaar*
Toepassingen
• Eenvoudige en zeer efficiënte stap-down (Buck) regelaars• Efficiënte voorregulator voor lineaire regelaars
• On-card schakelregulatoren
• Positieve naar negatieve omzetters (Buck-Boost)
• Negatieve step-up-omvormers
• Stroomvoorziening voor batterijopladers
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | ON halfgeleider |
| Productcategorie | DC-schakelregulatoren |
| Reeks | LM2574 |
| Type | Oplaadpomp |
| Verpakking | Alternatieve verpakking |
| Eenheidsgewicht | 0.023492 oz. |
| Montage-stijl | SMD/SMT |
| Werktemperatuurbereik | - 40 C tot + 125 C |
| Pakketdoos | 16-SOIC (0,295", 7,50 mm breedte) |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Functie | Stap-op, stap-af, stap-op/stap-af |
| Verpakking van het product van de leverancier | 16-SOIC |
| Aantal outputten | 1 Output |
| Topologie | Buck, Boost, Buck-Boost |
| Frequentie-omschakeling | 52 kHz |
| Stroom-uitgang | 500 mA |
| Output-configuratie | Positief of negatief |
| Uitgangsspanning | 1.23V |
| Spanning-uitgang-max | 37V |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 4.75V |
| Inputspanning-max | 40 V |
| Afsluiting | Afsluiting |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 1.23 V tot 37 V |
| Inlaatspanning | 4.75 V tot 40 V |
| Invoerspanning-MAX | 45 V |
| Uitgangsstroom | 500 mA |
| Schakelfrequentie | 52 kHz |
| Invoerspanning-MIN | 4.75 V |
| Voedingsspanning-min | 4.75 V |
| Pakketdoos | SOIC-16 |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| LM2574DW-ADJ Stroomcircuits |
1.8A SCHUITCHING REGULATOR, 63 kHz SCHUITCHING FREQ-MAX, PDSO16, PLASTIC, SOP-16 | Rochester Electronics LLC | LM2574DW-ADJR2G vs. LM2574DW-ADJ |
| LM2574DW-ADJR2G Stroomcircuits |
Buck-regulator, schakelaar, verstelbare uitgangsspanning, 0,5 A Verstelbare 1,23 V tot 37 V, SO-16 WB, 1000-REEL | ON halfgeleider | LM2574DW-ADJR2G vs. LM2574DW-ADJR2G |
| TC2574-VOETR Stroomcircuits |
1.8 Een schakelregulator, 63 kHz schakelfrequentie-MAX, PDSO16, WIDE, SOIC-16 | Microchip Technology Inc. | LM2574DW-ADJR2G vs. TC2574-VOETR |
| TC2574-VOE Stroomcircuits |
1.8 Een schakelregulator, 63 kHz schakelfrequentie-MAX, PDSO16, SOIC-16. | Microchip Technology Inc. | LM2574DW-ADJR2G vs. TC2574-VOE |
| LM2574DW-ADJR2 Stroomcircuits |
Schakelregulator, Spanningsmodus, 1.8A, 63kHz Schakelfrequentie-Max, PDSO16, PLASTIC, SO-16 | Motorola halfgeleiderproducten | LM2574DW-ADJR2G vs. LM2574DW-ADJR2 |
Beschrijvingen
Buck, Boost, Buck-Boost Switching Regulator IC Positief of negatief instelbaar 1.23V 1 Uitgang 500mA 16-SOIC (0,295", 7,50mm Breedte)
Conv DC-DC 4,75 V tot 40 V Stap-Down Single-Out 1,23 V tot 37 V 0,5 A 16-pin SOIC W T/R
Spanningsregulators - Schakelregulators 500mA Adj. Stap naar beneden
