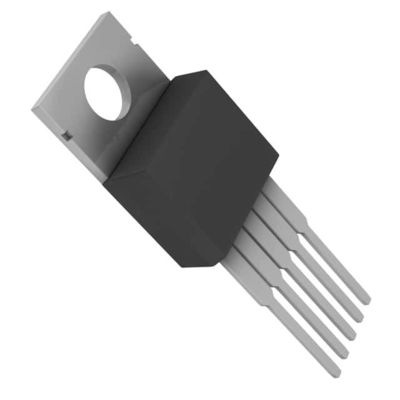

AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 ingebouwde diodes

  • AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5 Diodes Incorporated
Merknaam Diodes Incorporated
Modelnummer AP1501-T5G-U
Min. bestelaantal 1
Prijs Based on current price
Verpakking Details antistatische zak en kartonnen doos
Levertijd 3-5 werkdagen
Betalingscondities T/T
Levering vermogen In voorraad

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Functie Aftreden Configuratie van de output Positief
Topologie Bok Outputtype Verstelbaar
Aantal Output 1 Ingevoerd voltage - (Min) 4.5V
Spanning - Invoer (max) 40V Spanning - Uitgang (min/vast) 1.23V
Spanning - Uitgang (max) 37V Stroom - Uitgang 3A
Frequentie - Omschakeling 150kHz Synchrone Gelijkrichter - Nee, niet echt.
Werktemperatuur -20°C ~ 85°C (Ta) Montage-type Door het gat
Pakket / doos TO-220-5 Verpakking van de leverancier TO-220-5
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
Part Number Description
AP1501-T5G-U IC REG BUCK ADJ 3A TO220-5
AP1506-50T5RL-U IC REG BUCK 5V 3A TO220-5R
AP1506-33T5L-U IC REG BUCK 3.3V 3A TO220-5
AP1501A-50T5L-U IC REG BUCK 5V 5A TO220-5
AP1501A-T5L-U IC REG BUCK ADJ 5A TO220-5
AP1512A-T5L-U IC REG BUCK ADJ 3A TO220-5
AP1501-12T5G-U IC REG BUCK 3A TO220-5
AP1501-12T5RG-U IC REG BUCK 3A TO220-5
AP1501-33T5G-U IC REG BUCK 3A TO220-5
AP1501-33T5RG-U IC REG BUCK 3A TO220-5
AP1501-50T5G-U IC REG BUCK 3A TO220-5
AP1501-50T5RG-U IC REG BUCK 3A TO220-5
AP1501A-12T5RG-U IC REG BUCK 3A TO220-5
AP1501A-33T5G-U IC REG BUCK 3A TO220-5
AP1501A-33T5RG-U IC REG BUCK 3A TO220-5
AP1501A-50T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5G-U IC REG BUCK 3A TO220-5
AP1501A-T5RG-U IC REG BUCK 3A TO220-5R
AP1501-T5RG-U IC REG BUCK 3A TO220-5
AP1506-12T5G-U IC REG BUCK 3A TO220-5
AP1506-12T5RG-U IC REG BUCK 3A TO220-5
AP1506-33T5G-U IC REG BUCK 3A TO220-5
AP1506-33T5RG-U IC REG BUCK 3A TO220-5
AP1506-50T5G-U IC REG BUCK 3A TO220-5
AP1506-50T5RG-U IC REG BUCK 3A TO220-5
AP1506-T5G-U IC REG BUCK 3A TO220-5
AP1506-T5RG-U IC REG BUCK 3A TO220-5
AP3003T-12E1 IC REG BUCK TO220-5
AP3003T-3.3E1 IC REG BUCK TO220-5
AP3003T-5.0E1 IC REG BUCK TO220-5
AP3003T-ADJE1 IC REG BUCK TO220-5
AP1501-12T5L-U IC REG BUCK 12V 3A TO220-5L
AP1501-33T5L-U IC CONV DC-DC 3A 3.3V TO220-5L
AP1501A-33T5L-U IC CONV DC-DC 5A 3.3V TO220-5L
AP1501A-12T5G-U IC REG DC-DC BUCK TO220-5
Laat een bericht achter
Part Number Description
Productomschrijving

Productgegevens

Algemene beschrijving

De AP1501 is een volledig geïntegreerde stapsgewijze gelijkstroom-/ gelijkstroomomvormer, met de mogelijkheid om 3A-belasting te rijden zonder dat er extra stuurcomponenten nodig zijn.De AP1501 werkt met een schakelfrequentie van 150KHZ waardoor het gebruik van kleine filtercomponenten mogelijk isAls gevolg daarvan wordt de ruimte in het bestuur verminderd en worden de kosten van de BOM verlaagd.

Kenmerken

• Uitgangsspanning: 3,3V, 5V, 12V en instelbare uitgangsversie
• Verstelbare uitgangsspanningsbereik van 1,23 V tot 37 V + 4%
• 150KHZ +15% vaste schakelfrequentie
• Niet-synchrone PWM-besturing in spanningsmodus
• Bescherming tegen thermische afsluiting en stroomlimiet
• Invoer van de ON/OFF-afsluitingscontrole
• Werkspanning tot 40 V
• Uitgangsladingstroom: 3A
• Stand-by-modus met laag vermogen
• Ingebouwde schakeltransistor op de chip
• Loodvrije verpakkingen: TO263-5L en TO220-5L ((R)
• TO263-5L en TO220-5L ((R): verkrijgbaar in “Green”-gevormd mengsel (nr. Br, Sb)
• Loodvrij afwerking/RoHS-conform (noot 1)

Toepassingen

• Eenvoudige, hoog efficiënte stap-down regulator
• On-card schakelregulators
• Positieve naar negatieve omzetter

Specificaties

Aantekening Waarde van de eigenschap
Vervaardiging Dioden geïntegreerd
Productcategorie DC-schakelregulatoren
Reeks AP1501T
Type Spanningsomvormer
Verpakking Buis
Eenheidsgewicht 0.105822 oz
Montage-stijl Door het gat
Werktemperatuurbereik - 20 C tot + 85 C
Pakketdoos TO-220-5
Werktemperatuur -20°C ~ 85°C (TA)
Montage-type Door het gat
Uitgangstype Verstelbaar
Functie Stap naar beneden
Verpakking van het product van de leverancier TO-220-5
Aantal outputten 1 Output
Topologie Buck.
Frequentie-omschakeling 150 kHz
Stroom-uitgang 3A
Output-configuratie Positief
Uitgangsspanning 1.23V
Spanning-uitgang-max 37V
Synchrone rechtgever - Nee, niet echt.
Voltage-invoer-min 4.5V
Inputspanning-max 40 V
Afsluiting Afsluiting
Maximale werktemperatuur + 85 C
Werktemperatuurbereik - 20 C.
Uitgangsspanning 1.23 V tot 37 V
Bedrijfsvoorzieningstroom 5 mA
Inlaatspanning 4.5 V tot 40 V
Invoerspanning-MAX 40 V
Uitgangsstroom 3 A
Schakelfrequentie 150 kHz
Invoerspanning-MIN 4.5 V
Voedingsspanning-min 4.5 V
Pakketdoos TO-220-5
Functioneel compatibel onderdeelVorm, verpakking, functioneel compatibel onderdeel
Vervaardigersdeel# Beschrijving Vervaardiging Vergelijk
AP1501-T5L-U
Stroomcircuits		 Schakelregulator, Spanningsmodus, 6,5A, 173kHz Schakelfrequentie-Max, BIPolair, ROHS-conform, TO-220, 5 PIN Dioden geïntegreerd AP1501-T5G-U vs. AP1501-T5L-U
AP1501-T5
Stroomcircuits		 6.5A SCHUITCHING REGULATOR, 173 kHz SCHUITCHING FREQ-MAX, PSFM5, TO-220, 5 PIN Dioden geïntegreerd AP1501-T5G-U vs. AP1501-T5
AP1501-T5L
Stroomcircuits		 IC, SMPS CONTROLLER, Voltage-Mode, BIPOLAR, SIP, 5PIN, PLASTIC Dioden geïntegreerd AP1501-T5G-U vs. AP1501-T5L

Beschrijvingen

Buck Schakelregulator IC Positief verstelbaar 1.23V 1 Uitgang 3A TO-220-5
Conv DC-DC 4.5V tot 40V Stap-Down Single-Out 1.23V tot 37V 3A 5-Pin ((5+Tab) TO-220 Tube
Spanningsregulators - Schakelregulators DCDC Conv HV Buck 150kHz 3A belasting 40V
