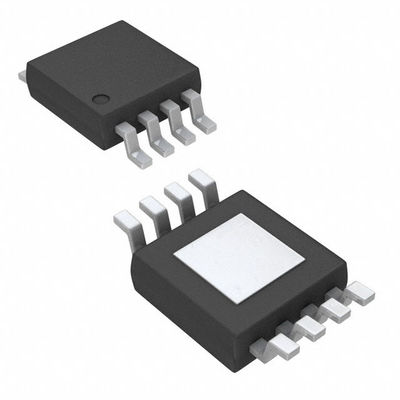

MP4559DN-LF-Z IC REG BUCK ADJ 1,5A 8SOIC Monolithic Power Systems Inc.

Beschrijving

De MP4559 is een hoogfrequente step-down schakelregulator met geïntegreerde interne highside high voltage power MOSFET.5A-uitgang met stroommodusregeling voor snelle reactie en gemakkelijke compensatie.

Het brede invoerbereik van 3,8 V tot 55 V is geschikt voor een verscheidenheid aan toepassingen, waaronder die in de auto-invoeromgeving.Een 12μA-toevoerstroom in uitschakelstand maakt gebruik mogelijk in batterijgebaseerde toepassingen.

Een hoog vermogen omzet efficiëntie over een breed laadbereik wordt bereikt door het verkleinen van de schakelfrequentie bij lichte belasting om de schakeling en poort aandrijving verliezen te verminderen.

De frequentie foldback helpt voorkomen dat inductor stroom ontsnapt tijdens opstarten en thermische shutdown zorgt voor betrouwbare, fout tolerante werking.

Door met 2 MHz te schakelen, kan de MP4559 geluidsproblemen van EMI (elektromagnetische interferentie) voorkomen, zoals die in AM-radio- en ADSL-toepassingen.

De MP4559 is verkrijgbaar in kleine 3 mm x 3 mm QFN10 en SOIC8 met blootgestelde padpakketten.

Kenmerken

• Breed werkingsinvoerbereik van 3,8 tot 55 V
• 250mΩ MOSFET met interne vermogen
• Programmeerbare schakelfrequentie tot 2 MHz
• 140 μA stilstaande stroom
• Keramische condensator stabiel
• Interne zachte start
• Tot 95% efficiëntie
• Uitgang Verstelbaar van 0,8 V tot 52 V
• Verkrijgbaar in QFN (3mm x 3mm) en SOIC8E met Exposed Pad Packages

Toepassingen

• Hoogspanningsvermogenconversie
• Autosystemen
• Industriële energiesystemen
• Verspreide energiesystemen
• Systemen op batterij
