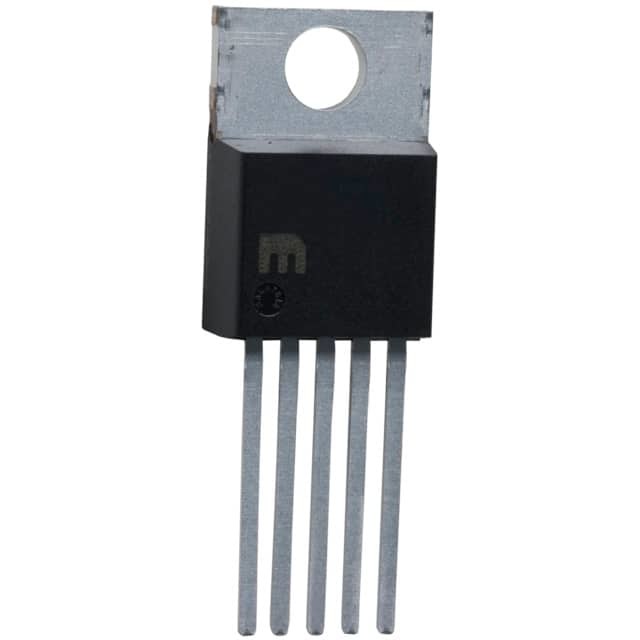

LM2576-5.0WT IC REG BUCK 5V 3A TO220-5 Microchiptechnologie
| Merknaam | Microchip Technology |
|---|---|
| Modelnummer | LM2576-5.0WT |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Aftreden | Configuratie van de output | Positief |
|---|---|---|---|
| Topologie | Bok | Outputtype | Vastgesteld |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 4V |
| Spanning - Invoer (max) | 40V | Spanning - Uitgang (min/vast) | 5V |
| Spanning - Uitgang (max) | - | Stroom - Uitgang | 3A |
| Frequentie - Omschakeling | 52kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -40°C ~ 125°C (TJ) | Montage-type | Door het gat |
| Pakket / doos | TO-220-5 | Verpakking van de leverancier | TO-220-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| LM2576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0WT | IC REG BUCK 5V 3A TO220-5 | |
| LM2575WT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12WT | IC REG BUCK 12V 3A TO220-5 | |
| MIC4576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-3.3WT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0WT | IC REG BUCK 5V 1A TO220-5 | |
| LM2576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-5.0WT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4576WT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4575-3.3WT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC2171WT | IC REG MULTI CONFG ADJ TO220-5 | |
| LM2576-3.3WT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2575-12WT | IC REG BUCK 12V 1A TO220-5 | |
| MIC4575WT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| LM2576BT | IC REG BUCK ADJ 3A TO220-5 | |
| MIC4576BT | IC REG BUCK ADJ 3A TO220-5 | |
| LM2575-12BT | IC REG BUCK 12V 1A TO220-5 | |
| LM2575-3.3BT | IC REG BUCK 3.3V 1A TO220-5 | |
| LM2575-5.0BT | IC REG BUCK 5V 1A TO220-5 | |
| LM2575BT | IC REG BUCK ADJ 1A TO220-5 | |
| LM2576-12BT | IC REG BUCK 12V 3A TO220-5 | |
| LM2576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| LM2576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC2171BT | IC REG MULTI CONFG ADJ TO220-5 | |
| MIC4575-3.3BT | IC REG BCK BST 3.3V 1.7A TO220-5 | |
| MIC4575-5.0BT | IC REG BUCK BST 5V 1.7A TO220-5 | |
| MIC4575BT | IC REG BUCK BST ADJ 1.7A TO220-5 | |
| MIC4576-3.3BT | IC REG BUCK 3.3V 3A TO220-5 | |
| MIC4576-3.3BU | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-3.3BU TR | IC REG BUCK 3.3V 3A TO263-5 | |
| MIC4576-5.0BT | IC REG BUCK 5V 3A TO220-5 | |
| MIC4576-5.0BU | IC REG BUCK 5V 3A TO263-5 | |
| MIC4576-5.0BU TR | IC REG BUCK 5V 3A TO263-5 |
Productomschrijving
Productgegevens
Algemene beschrijving
De LM2576-serie van monolithische geïntegreerde schakelingen biedt alle actieve functies voor een stap-down (buck) schakelregulator.Verstelbare versies hebben een uitgangsspanning van 1.23V tot 37V. Beide versies zijn in staat om een 3A-belasting te rijden met uitstekende lijn- en belastingregulatie.
Kenmerken
• 3,3V, 5V, 12V en verstelbare uitgangsvarianten• Spanning onder bepaalde lijn- en belastingomstandigheden:
Vaste versie: ± 3% max. uitgangsspanning
Verstelbare versie: ± 2% max. terugkoppelingsspanning
• gegarandeerde 3A-uitgangsstroom
• Breed inslagspanningsbereik: 4 V tot 40 V
• Breed uitgangsspanningsbereik van 1,23 V tot 37 V
• Vereist slechts 4 externe componenten
• interne oscillator met vaste frequentie 52 kHz
• In standby-modus met laag vermogen IQ meestal < 200 μA
• 80% efficiëntie (verstelbare versie meestal > 80%)
• Gebruikt gemakkelijk verkrijgbare standaard inductoren
• Thermische afsluiting en grensbeveiliging van de stroom
• 100% elektrische thermische inbranding
Toepassingen
• Eenvoudige, zeer efficiënte stap-down (buck) regulator• Efficiënte voorregulator voor lineaire regulatoren
• On-card schakelregulators
• Positieve naar negatieve omzetter (omgekeerde Buck-Boost)
• Geïsoleerde Flyback Converter met minimaal aantal externe componenten
• Negatieve boost converter
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Microchiptechnologie |
| Productcategorie | DC-schakelregulatoren |
| Reeks | LM2576 |
| Type | Buikregulator |
| Verpakking | Buis |
| Eenheidsgewicht | 0.105822 oz |
| Montage-stijl | Door het gat |
| Pakketdoos | TO-220-5 |
| Werktemperatuur | -40°C ~ 125°C (TJ) |
| Montage-type | Door het gat |
| Uitgangstype | Vastgesteld |
| Functie | Stap naar beneden |
| Verpakking van het product van de leverancier | TO-220-5 |
| Aantal outputten | 1 Output |
| Topologie | Buck. |
| Frequentie-omschakeling | 52 kHz |
| Stroom-uitgang | 3A |
| Output-configuratie | Positief |
| Uitgangsspanning | 5V |
| Spanning-uitgang-max | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 4V |
| Inputspanning-max | 40 V |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 1.23 V tot 37 V |
| Invoerspanning-MAX | 40 V |
| Uitgangsstroom | 3 A |
| Schakelfrequentie | 52 kHz |
| Invoerspanning-MIN | 4 V |
| Pakketdoos | TO-220-5 |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| LM2596T-5.0 Stroomcircuits |
IC 7.5 Een schakelregulator, 173 kHz Schakelfrequentie-MAX, PZFM5, BENT STAGGERED, TO-220, 5 PIN, Schakelregulator of -controller | National Semiconductor Corporation | LM2576-5.0WT versus LM2596T-5.0 |
| LM2576T-5.0 Stroomcircuits |
Schakelregulator, Spanningsmodus, 7.5A, 62kHz Schakelfrequentie-Max, BIPolar, PSFM5, STRAIGHT, TO-220, 5 PIN | Semtech Corporation | LM2576-5.0WT versus LM2576T-5.0 |
| LM2576HVT-5.0 Stroomcircuits |
Schakelregulator, 7.5A, PSFM5, TO-220, 5 PIN | TAEJIN Technology Co., Ltd. | LM2576-5.0WT versus LM2576HVT-5.0 |
| LM2576TV-5G Stroomcircuits |
Buckregulator, Schakelaar, 3,0 A, 15 V 3,0 A, 5,0 V, 52 kHz, TO-220 5 LEAD OFFSET, 50-TUBE | ON halfgeleider | LM2576-5.0WT vs. LM2576TV-5G |
| LM2576T-005G Stroomcircuits |
Buckregulator, Schakelaar, 3,0 A, 15 V 3,0 A, 5,0 V, 52 kHz, TO-220 5 LEAD, 50-TUBE | ON halfgeleider | LM2576-5.0WT vs. LM2576T-005G |
| LM2576T-5 Stroomcircuits |
IC 7.5 Een schakelregulator, 63 kHz schakelfrequentie-MAX, PSFM5, TO-220, 5 PIN, schakelregulator of -controller | ON halfgeleider | LM2576-5.0WT tegenover LM2576T-5 |
| MIC4576-5.0WT Stroomcircuits |
8.5A SCHUITCHING REGULATOR, 220 kHz SCHUITCHING FREQ-MAX, PSFM5 | Microchip Technology Inc. | LM2576-5.0WT tegenover MIC4576-5.0WT |
| LM2576-5.0WT Stroomcircuits |
7.5A SCHUITCHING REGULATOR, 63 kHz SCHUITCHING FREQ-MAX, PSFM5 | Microchip Technology Inc. | LM2576-5.0WT vs. LM2576-5.0WT |
| LM2576T-5.0/NOPB Stroomcircuits |
SIMPLE SWITCHERR 40V, 3A Low Component Count Step-Down Regulator 5-TO-220 -40 tot 125 | Texas Instruments | LM2576-5.0WT vs. LM2576T-5.0/NOPB |
| LM2576HVT-5.0/NOPB Stroomcircuits |
IC 7.5 Een schakelregulator, 63 kHz schakelfrequentie-MAX, PSFM5, loodvrij, TO-220, 5 PIN, schakelregulator of -controller | National Semiconductor Corporation | LM2576-5.0WT vs. LM2576HVT-5.0/NOPB |
Beschrijvingen
Buck Schakelregulator IC Positief Vaste 5V 1 Uitgang 3A TO-220-5
Conv DC-DC 4V tot 40V Step Down Single-Out 5V 3A 5-Pin ((5+Tab) TO-220 Tube
Spanningsregulatoren - Schakelregulatoren 3A Stepping-Down SMPS-regulator
