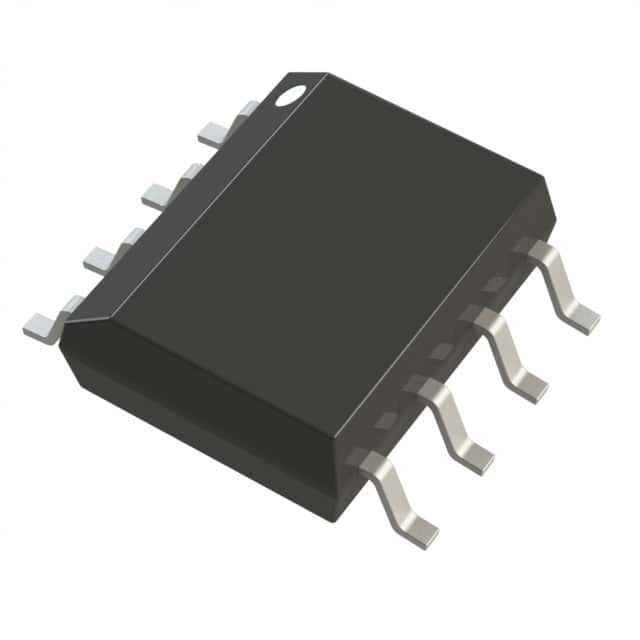

ADM660ARZ-REEL IC REG CHARGE PUMP INV 8SOIC Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADM660ARZ-REEL |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Ratiometric | Configuratie van de output | Positief of Negatief |
|---|---|---|---|
| Topologie | Oplaadpomp | Outputtype | Vastgesteld |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 1,5 V |
| Spanning - Invoer (max) | 7V | Spanning - Uitgang (min/vast) | -Vin, 2Vin |
| Spanning - Uitgang (max) | - | Stroom - Uitgang | 100 mA |
| Frequentie - Omschakeling | 25 kHz, 120 kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) | Verpakking van de leverancier | 8-SOIC |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADM660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM660ARZ-REEL7 | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ-REEL | IC REG CHARGE PUMP INV 8SOIC | |
| ADM8660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ-3.3 | IC REG BUCK BST 3.3V 400MA 8SOIC | |
| ADM660ARZ | IC REG CHARGE PUMP INV 8SOIC | |
| ADP1111ARZ | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADP1111ARZ-5 | IC REG BUCK BST 5V 400MA 8SOIC | |
| ADP1111ARZ-REEL | IC REG BUCK BST ADJ 400MA 8SOIC | |
| ADM660AR-REEL | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM660AR-REEL7 | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADM8660AR | IC MULTI CONFIG ADJ .1A 8SOIC | |
| ADP1111AR-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111AR-3.3 | IC MULTI CONFIG 3.3V .2A 8SOIC | |
| ADP1111AR-5 | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP1111AR-5-REEL | IC MULTI CONFIG 5V .2A 8SOIC | |
| ADP3050AR | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP3050AR-3.3 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050AR-REEL7 | IC REG STEP DWN ADJ VLT 1A 8SOIC | |
| ADP1111ARZ-12-REEL | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP1111ARZ-12 | IC MULTI CONFIG 12V .2A 8SOIC | |
| ADP3050ARZ-5 | IC REG MULTI CONFG 5V 1A 8SOIC | |
| ADP3050ARZ-R7 | IC REG MULTI CONFG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3 | IC REG MULTI CONFG 3.3V 1A 8SOIC | |
| ADP3050ARZ-3.3-RL7 | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL7 | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP3050AR-3.3-RL7 | IC REG BUCK 3.3V 1A 8SOIC | |
| ADP3050ARZ-RL | IC REG MULTI CONFIG ADJ 1A 8SOIC | |
| ADP3050ARZ-3.3-RL | IC REG MULT CONFIG 3.3V 1A 8SOIC | |
| ADP3050ARZ-5-REEL | IC REG MULTI CONFIG 5V 1A 8SOIC | |
| ADP1111ARZ-5-REEL | IC REG BCK BST INV 5V 0.2A 8SOIC |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADM660/ADM8660 is een spanningsomvormer voor de laadpomp die kan worden gebruikt om de ingangsspanning om te keren, wat VOUT = VIN geeft, of om deze te verdubbelen (alleen ADM660), wat VOUT = 2 VIN geeft.Inputspanningen tussen +1,5 V en +7 V kunnen worden omgezet in een negatieve 1.5 V tot 7 V uitgangstoevoer.
GESCHIEDENIS
ADM660: Invertentie of dubbele invoerspanningADM8660: Invertentie van de invoerspanning
100 mA Uitgangsstroom
Afsluitfunctie (ADM8660)
2.2 F of 10 F condensatoren
0.3 V daling bij 30 mA belasting
+1,5 V tot +7 V aanvoer
CMOS met laag vermogen: 600 A stille stroom
Selecteerbare laadpompfrequentie (25 kHz/120 kHz)
Pin Compatible Upgrade voor MAX660, MAX665, ICL7660
Beschikbaar in 16-Lead TSSOP-pakket
GEBRUIKEN
Handgereedschap
Draagbare computers
Verzameling van gegevens op afstand
Op Amp stroomvoorziening
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | DC-schakelregulatoren |
| Reeks | ADM660 |
| Type | Oplaadpompen |
| Verpakking | Alternatieve verpakking |
| Eenheidsgewicht | 0.019048 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-SOIC (0,154", 3,90 mm breedte) |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Functie | Ratiometrisch |
| Verpakking van het product van de leverancier | 8-SOIC |
| Aantal outputten | 1 Output |
| Topologie | Oplaadpomp |
| Frequentie-omschakeling | 25 kHz, 120 kHz |
| Stroom-uitgang | 100 mA |
| Output-configuratie | Positief of negatief |
| Uitgangsspanning | -Vin, 2Vin |
| Spanning-uitgang-max | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 1.5V |
| Inputspanning-max | 7V |
| Afsluiting | Geen afsluiting |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | - 1,5 V tot - 7 V 5 V tot 14 V |
| Bedrijfsvoorzieningstroom | 4.5 mA |
| Inlaatspanning | 1.5 V tot 7 V |
| Uitgangsstroom | 100 mA |
| Schakelfrequentie | 120 kHz |
| Pakketdoos | SOIC-8 |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| TC7660HCOA Stroomcircuits |
De in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde gegevens moeten worden verzameld in een van de volgende modules: | Microchip Technology Inc. | ADM660ARZ-REEL vs. TC7660HCOA |
| ADM660ARZ Stroomcircuits |
CMOS-spanningsomvormer met ingeschakelde condensator | Analog Devices Inc. | ADM660ARZ-REEL versus ADM660ARZ |
| TC7660HEOA Stroomcircuits |
De in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde gegevens moeten worden verzameld in een van de volgende modules: | Microchip Technology Inc. | ADM660ARZ-REEL versus TC7660HEOA |
| ADM660AR-REEL Stroomcircuits |
De in de bijlage bij Verordening (EG) nr. 1907/2006 vermelde gegevens moeten worden verzameld in een van de volgende verzamelingen: | Rochester Electronics LLC | ADM660ARZ-REEL vs. ADM660AR-REEL |
| ADM660AR Stroomcircuits |
IC-Switched Capacitor Converter, 120 kHz SWITCHING FREQ-MAX, PDSO8, MS-012AA, SOIC-8, Switching Regulator of Controller | Analog Devices Inc. | ADM660ARZ-REEL vs. ADM660AR |
| ADM660ARZ-REEL Stroomcircuits |
CMOS-spanningsomvormer met ingeschakelde condensator | Analog Devices Inc. | ADM660ARZ-REEL vs. ADM660ARZ-REEL |
Beschrijvingen
Charge Pump Switching Regulator IC Positieve of Negatieve Vaste -Vin, 2Vin 1 Uitgang 100mA 8-SOIC (0,154", 3,90mm Breedte)
Laadpomp INV/STPUP -1,5V tot -7V/5V tot 14V 100mA 8-pin SOIC N T/R
Spanningsregulatoren - Schakelregulatoren CHARGE PUMPED INVERTER IC
