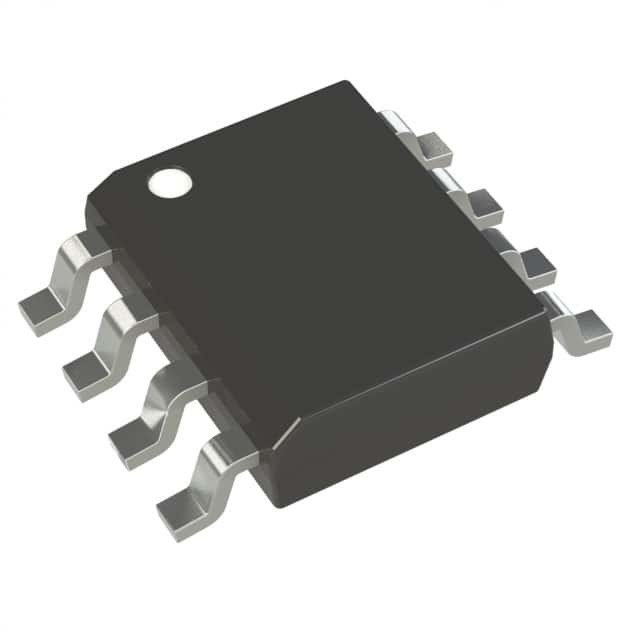

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Microchip technologie

Algemene beschrijving

De TC7662B is een pin-compatibele upgrade van de industriestandaard TC7660 ladingpompspanningsomzetter.5 tot en met 15 V met slechts twee goedkope condensatoren, waarbij inductoren en hun bijbehorende kosten, grootte en EMI worden geëlimineerd.
De ingebouwde oscillator werkt op een nominale frequentie van 10 kHz. De frequentie wordt verhoogd tot 35 kHz wanneer pin 1 is aangesloten op V+, waardoor het gebruik van kleinere externe condensatoren mogelijk is.Operatie onder 10 kHz (voor toepassingen met een lagere voedingsstroom) is ook mogelijk door een externe condensator van OSC aan te sluiten op de grond (met pin 1 open).
De TC7662B is verkrijgbaar in zowel 8-pin DIP- als 8-pin small outline (SO) -pakketten in commerciële en uitgebreide temperatuurbereiken.

GESCHIEDENIS

■ Breed werkspanningsbereik: 1,5 V tot 15 V
■ Boost pin (Pin 1) voor hogere schakelfrequentie
■ Hoge energie-efficiëntie 96%
■ Gemakkelijk te gebruiken: slechts 2 externe niet-kritieke passieve componenten nodig
■ Verbeterde rechtstreekse vervanging van industriestandaard ICL7660 en andere apparaten van de tweede bron

GEBRUIKEN

■ Eenvoudige omzetting van +5V naar ±5V
■ Voltagevermenigvuldiging VOUT = ±nVIN
■ Negatieve leveringen voor gegevensverwervingssystemen en -instrumenten
■ RS232 stroomvoorzieningen
■ Supply Splitter, VOUT = ±VS/2
