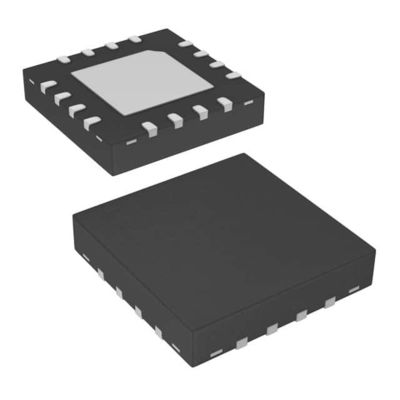

ISL8014AIRZ-T IC REG BUCK AANSTELLING 4A 16QFN Renesas Electronics America Inc.
| Merknaam | Renesas Electronics America Inc |
|---|---|
| Modelnummer | Isl8014airz-t |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Aftreden | Configuratie van de output | Positief |
|---|---|---|---|
| Topologie | Bok | Outputtype | Verstelbaar |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 2.8V |
| Spanning - Invoer (max) | 5.5V | Spanning - Uitgang (min/vast) | 0.8V |
| Spanning - Uitgang (max) | 5.5V | Stroom - Uitgang | 4A |
| Frequentie - Omschakeling | 1MHz | Synchrone Gelijkrichter | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 16-VQFN Blootgesteld Stootkussen | Verpakking van de leverancier | 16-QFN (4x4) |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ISL8014AIRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T7A | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ-T7A | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78235AARZ | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78235AARZ-T | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78213ARZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78213ARZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL6410IR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL8014IRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8014IRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78213ARZ-TS2568 | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013AIRZ-TS2568 | IC REG BUCK ADJ 3A SYNC | |
| ISL8013IRZ-TS2568 | IC REG BUCK ADJ 3A SYNC |
Productomschrijving
Productgegevens
De ISL8014A is een efficiënte, monolithische, synchrone DC/DC-omvormer die tot 4 A continue uitgangsstroom kan leveren van een inlaat van 2,8 V tot 5,5 V.Het maakt gebruik van een stroombesturingsarchitectuur om een zeer lage werkcyclus te leveren bij hoge frequentie met een snelle tijdelijke respons en uitstekende lusstabiliteit.
Kenmerken
• Hoog efficiënte synchrone buck regulator met een efficiëntie tot 97%• Power-Good (PG) -uitgang met een vertraging van 1 ms
• Voerspanning van 2,8 V tot 5,5 V
• 3% uitslagnauwkeurigheid boven temperatuur/belasting/lijn
• 4A-uitgangsstroom
• Pin compatibel met ISL8013A
• Start met een voorgevoelige output
• Interne zachte start - 1 ms
• Soft-Stop-outputontlading tijdens een handicap
• 35 μA stilstaande voedingsstroom in PFM-modus
• Selecteerbare gedwongen PWM-modus en PFM-modus
• Externe synchronisatie tot 4 MHz
• Minder dan 1 μA logisch gecontroleerde afsluitstroom
• 100% maximale werkcyclus
• Compensatie van de interne stroommodus
• Piekstroombeperking en kortcircuitbescherming in de hikmodus
• Bescherming tegen te hoge temperaturen
• Kleine 16 Ld 4mmx4mm QFN
• Pb-vrij (RoHS-conform)
Aanvragen* (zie blz. 14)
• DC/DC POL-modules• μC/μP, FPGA en DSP Power
• Plug-in DC/DC-modules voor routers en switches
• Draagbare instrumenten
• Test- en meetsystemen
• Li-ion-batterijen
• Modules met kleine vormfactor (SFP)
• Barcode-lezers
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Renesas |
| Productcategorie | DC-schakelregulatoren |
| Reeks | ISL8014A |
| Type | Ga naar beneden. |
| Verpakking | Tape & Reel (TR) Alternatieve verpakking |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 16-VQFN blootgestelde pad |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Functie | Stap naar beneden |
| Verpakking van het product van de leverancier | 16-QFN (4x4) |
| Aantal outputten | 1 Output |
| Topologie | Buck. |
| Frequentie-omschakeling | 1MHz |
| Stroom-uitgang | 4A |
| Output-configuratie | Positief |
| Uitgangsspanning | 0.8V |
| Spanning-uitgang-max | 5.5V |
| Synchrone rechtgever | - Ja, dat klopt. |
| Voltage-invoer-min | 2.8V |
| Inputspanning-max | 5.5V |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Uitgangsspanning | 0.8 V |
| Invoerspanning-MAX | 5.5 V |
| Uitgangsstroom | Verstelbaar |
| Schakelfrequentie | 1000 kHz |
| Invoerspanning-MIN | 2.8 V |
| Pakketdoos | QFN-EP-16 |
Beschrijvingen
Conv DC-DC 2.8V tot 5.5V Stap-Down Single-Out 0.8V 4A 16-Pin QFN EP T/R
Spanningsregulatoren - Schakelregulatoren 4A LW QUIESCENT CUR 1 6MHZ 4X4 16LD
