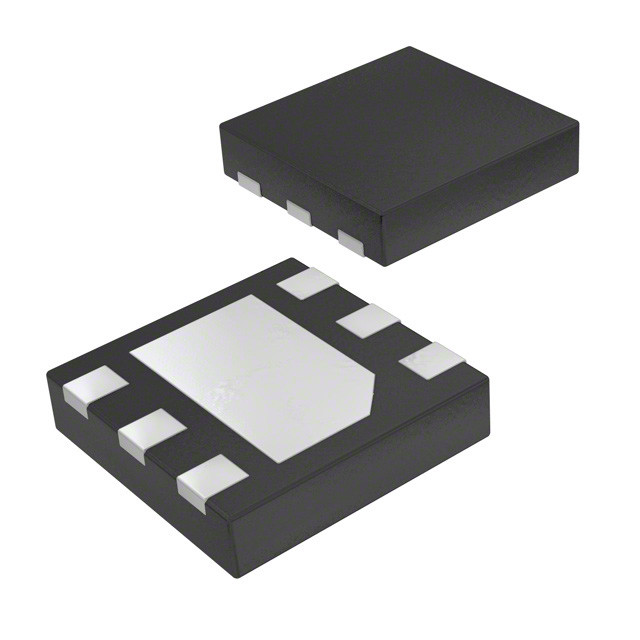

RT8010GQW IC REG BUCK AANSTELLING 1A 6WDFN Richtek USA Inc.

Algemene beschrijving

De RT8010/A is een PWM-stap-down DC-DC-omvormer met een hoog rendement, met een uitgangsstroom van 1 A over een breed inslagspanningsbereik van 2,5 V tot 5,5 V,de RT8010/A is ideaal geschikt voor draagbare elektronische apparaten die worden aangedreven door een 1-cel lithium-ionbatterij of door andere energiebronnen zoals mobiele telefoons, PDA's en draagbare apparaten.
De interne synchrone rechtgever met een lage RDS ((ON) vermindert het geleidingsverlies in de PWM-modus drastisch.In de praktijk is geen externe Schottky-diode vereist.
De RT8010/A gaat in de Low-Dropout-modus wanneer de normale PWM geen gereguleerde uitgangsspanning kan leveren door het bovenste PMOS continu aan te zetten.1 μA wanneer de EN-speld laag wordt getrokken.
De schakelgolf wordt door kleine filterelementen vanwege een vaste werkfrequentie van 1,5 MHz gemakkelijk uitgewogen.Dit samen met kleine WDFN-6L 2x2 en WQFN-16L 3x3 pakket biedt kleine PCB gebied toepassingAndere kenmerken zijn: zachte start, lagere interne referentiespanning met 2% nauwkeurigheid, bescherming tegen overtemperatuur en tegen overstroom.

Kenmerken

● Invoerbereik van +2,5 V tot +5,5 V
● Uitgangsspanning (aanpasbare uitgang van 0,6 V tot VIN)
RT8010: 1,0 V, 1,2 V, 1,5 V, 1,6 V, 1,8 V, 2,5 V en 3,3 V
Vaste/aanpasbare uitgangsspanning
RT8010A Alleen instelbare uitgangsspanning
● 1A uitgangsstroom
● 95% efficiëntie
● Geen Schottky-diode nodig
● PWM-operatie met vaste frequentie van 1,5 MHz
● Kleine 6-Lead WDFN- en 16-Lead WQFN-pakketten
● RoHS-conform en 100% loodvrij (Pb)

Toepassingen

● Mobiele telefoons
● Apparaten voor het verstrekken van persoonlijke informatie
● Draadloze en DSL-modems
● MP3-spelers
● Draagbare instrumenten
