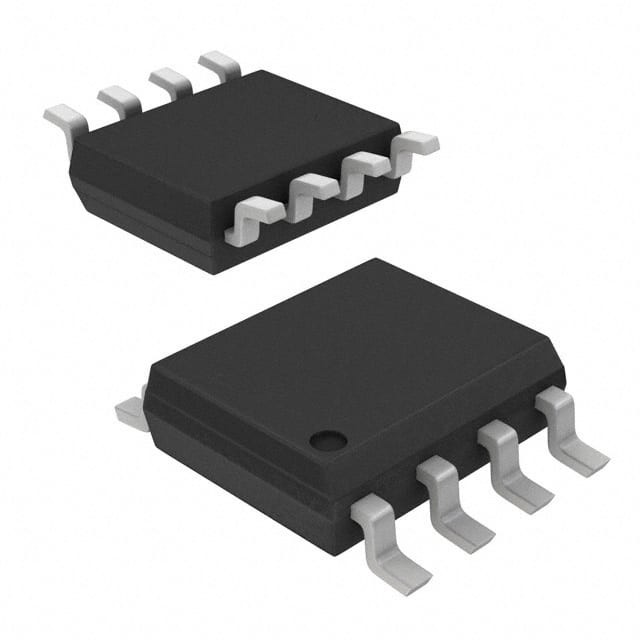

ICL7660CBAZ-T IC REG CHARG PUMP INV 45MA 8SOIC Renesas Electronics America Inc.
| Merknaam | Renesas Electronics America Inc |
|---|---|
| Modelnummer | ICL7660CBAZ-T |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Ratiometric | Configuratie van de output | Positief of Negatief |
|---|---|---|---|
| Topologie | Oplaadpomp | Outputtype | Vastgesteld |
| Aantal Output | 1 | Ingevoerd voltage - (Min) | 1,5 V |
| Spanning - Invoer (max) | 10V | Spanning - Uitgang (min/vast) | -Vin, 2Vin |
| Spanning - Uitgang (max) | - | Stroom - Uitgang | 45mA |
| Frequentie - Omschakeling | 10kHz | Synchrone Gelijkrichter | - Nee, niet echt. |
| Werktemperatuur | 0°C ~ 70°C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 8-SOIC (0,154", 3,90 mm breedte) | Verpakking van de leverancier | 8-SOIC |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ICL7660CBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBAZA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBAZ-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660ACBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660AIBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660CBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SCBA-T | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ICL7660SIBAT | IC REG CHARG PUMP INV 45MA 8SOIC | |
| ISL9110SIINZ-T | IC REG BUCK BOOST 20WLCSP | |
| ISL9110SIIAZ-T | IC REG BUCK BOOST 20WLCSP |
Productomschrijving
Productgegevens
De Intersil ICL7660 en ICL7660A zijn monolithische CMOS-stroomcircuits die unieke prestatievoordelen bieden ten opzichte van eerder beschikbare apparaten.De ICL7660 voert stroomspanningsomrekeningen uit van positief naar negatief voor een invoerbereik van +1.5V tot +10,0V, wat resulteert in complementaire uitgangsspanningen van -1,5V tot -10,0V en de ICL7660A doet dezelfde omrekening met een invoerbereik van +1,5V tot +12.0V resulterend in complementaire uitgangsspanningen van -1.5V tot -12.0V. Voor de functies van de laadpomp en de laadreservoir zijn slechts 2 niet-kritieke externe condensatoren nodig.De ICL7660 en ICL7660A kunnen ook worden aangesloten om te functioneren als spanningsdoppelers en zullen uitgangsspanningen tot +18 genereren.6V met een +10V-invoer.
Kenmerken
• Eenvoudige omzetting van +5V logische voeding naar ±5V voeding• Eenvoudige spanningsvermenigvuldiging (VOUT= (-) nVIN)
• Typische opencircuit spanningsomrekeningsdoeltreffendheid 99,9%
• Typische energie-efficiëntie 98%
• Breed werkspanningsbereik
- ICL7660. . . . . . . . . . . . . . . . . . . . . . . . . . 1,5 V tot 10,0 V
- ICL7660A. . . . . . . . . . . . . . . . . . . . . . . . . 1,5 V tot 12,0 V
• ICL7660A 100% getest bij 3V
• Gemakkelijk te gebruiken - slechts 2 externe niet-kritieke passieve componenten nodig
• Geen externe diode over het volledige temperatuur- en spanningsbereik
• Pb-vrij plus geanelleerd beschikbaar (RoHS-conform)
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Renesas |
| Productcategorie | DC-schakelregulatoren |
| Reeks | ICL7660 |
| Type | Oplaadpompen |
| Verpakking | Alternatieve verpakking |
| Eenheidsgewicht | 0.019048 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 8-SOIC (0,154", 3,90 mm breedte) |
| Werktemperatuur | 0°C ~ 70°C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Vastgesteld |
| Functie | Ratiometrisch |
| Verpakking van het product van de leverancier | 8-SOIC |
| Aantal outputten | 1 Output |
| Topologie | Oplaadpomp |
| Frequentie-omschakeling | 10 kHz |
| Stroom-uitgang | 45 mA |
| Output-configuratie | Positief of negatief |
| Uitgangsspanning | -Vin, 2Vin |
| Spanning-uitgang-max | - |
| Synchrone rechtgever | - Nee, niet echt. |
| Voltage-invoer-min | 1.5V |
| Inputspanning-max | 10V |
| Maximale werktemperatuur | + 70 °C |
| Werktemperatuurbereik | 0 C |
| Uitgangsspanning | - 1,5 V tot - 10 V 18,6 V |
| Uitgangsstroom | 45 mA |
| Pakketdoos | SOIC-8 |
Beschrijvingen
Charge Pump Switching Regulator IC Positief of Negatief Vaste -Vin, 2Vin 1 Uitgang 45mA 8-SOIC (0,154", 3,90mm Breedte)
In de eerste plaats moet het gebruik van de in bijlage I vermelde systemen worden gewaarborgd door het gebruik van de in bijlage I vermelde systemen.
Spanningsregulatoren - Schakelregulatoren CMOS VAGE CNVRTR COM
