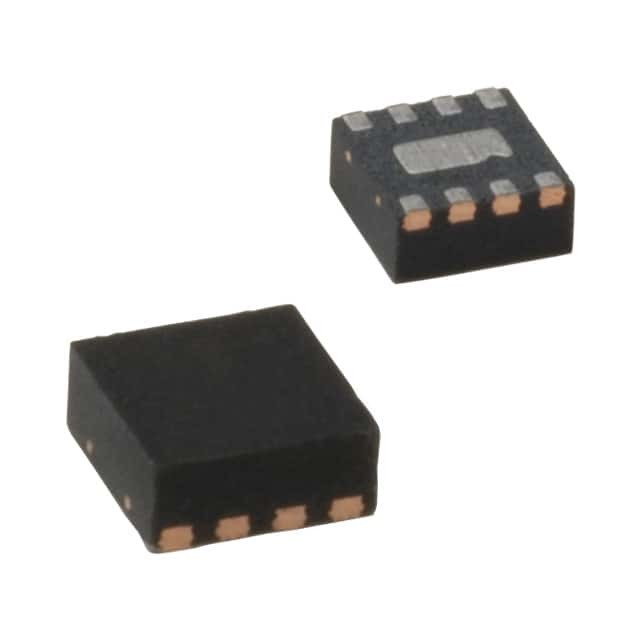

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Microchiptechnologie

Algemene beschrijving

De MIC2288 is een 1.2MHz PWM, DC/DC boost switching regulator, verkrijgbaar in lage profiel Thin SOT-23 en 2mm × 2mm MLFTM pakket opties.Een hoge vermogendichtheid wordt bereikt met de interne 34V/1A-schakelaar van de MIC2288, waardoor het grote ladingen in een kleine voetafdruk kan aandrijven.
De MIC2288 implementeert een constant frequentie, 1,2 MHz PWM, stroommodus besturingsschema met interne compensatie dat een uitstekende transiente respons en output reglementatie prestaties biedt.De hoge frequentie-operatie bespaart ruimte door kleineDe vaste frequentie PWM topologie vermindert ook vals schakelgeluid en rimpel naar de ingangsvoeding.
De MIC2288 is verkrijgbaar in een laagprofiel Thin SOT-23-5 pakket en een 2mm × 2mm MLFTM-8 loodloos pakket.

Kenmerken

• Invoerspanningsbereik van 2,5 V tot 10 V
• Uitgangsspanning verstelbaar tot 34 V
• Meer dan 1A schakelstroom
• 1,2 MHz PWM-operatie
• Stabiel met keramische condensatoren
• Hoge efficiëntie
• Lijn- en belastingregeling < 1%
• Een lage invulling en uitvoer
• < 1 μA uitschakelstroom
• UVLO
• Bescherming tegen uitgangsoverspanning (MIC2288BML)
• Afsluiting bij overmatige temperatuur
• Thin SOT-23-5 pakket optie
• 2 mm × 2 mm loodloos MLFTM-8 pakket optie
• Temperatuurbereik van de knooppunt van 40°C tot +125°C

Toepassingen

• Organische elektriciteitsvoorziening
• TFT-LCD-biasvoorziening
• 12V-toevoer voor DSL-toepassingen
• DC/DC-omvormers met meerdere uitgangen
• Positieve en negatieve uitvoerregulatoren
• SEPIC-omrekeners
