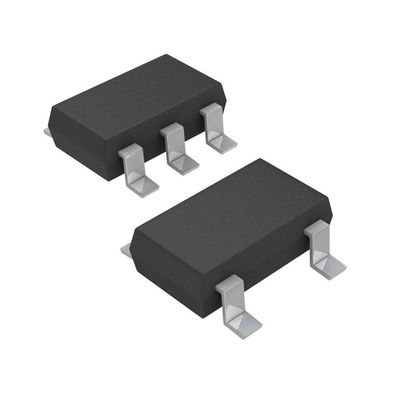

MP2104DJ-LF-Z IC REG BUCK ADJ 600MA TSOT23-5 Monolithische Power Systems Inc.
| Merknaam | Monolithic Power Systems Inc. |
|---|---|
| Modelnummer | MP2104DJ-LF-Z |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | In voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Functie | Aftreden | Configuratie van de output | Positief |
|---|---|---|---|
| Topologie | Bok | Outputtype | Verstelbaar |
| Aantal Output | 1 | Spanning - Input (min) | 2.5V |
| Spanning - Invoer (max) | 6V | Spanning - Uitgang (min/vast) | 0.6V |
| Spanning - Uitgang (max) | 6V | Stroom - Uitgang | 600mA |
| Frequentie - Omschakeling | 1.7MHZ | Synchrone Gelijkrichter | - Ja, dat klopt. |
| Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | Dronkaard-23-5 dun, tsot-23-5 | Verpakking van de leverancier | Tsot-23-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| MP2104DJ-LF-Z | IC REG BUCK ADJ 600MA TSOT23-5 | |
| MP3209DJ-LF-Z | IC REG BOOST ADJ 350MA TSOT23-5 | |
| MP3410DJ-LF-Z | IC REG BOOST ADJ 1.3A TSOT23-5 | |
| MP3216GJE-Z | IC REG BOOST ADJUSTABLE 750MA | |
| MP1541DJ-LF-Z | IC REG BOOST ADJ 300MA TSOT23-5 | |
| MP2104DJ-LF-P | IC REG BUCK ADJ 600MA TSOT23-5 | |
| MP3209DJ-LF-P | IC REG BOOST ADJ 350MA TSOT23-5 | |
| MP1540DJ-LF-P | IC REG BOOST ADJ 200MA TSOT23-5 | |
| MP1541DJ-LF-P | IC REG BOOST ADJ 300MA TSOT23-5 | |
| MP2105DJ-LF-Z | IC REG BUCK ADJ 800MA TSOT23-5 | |
| MP2105DJ-LF-P | IC REG BUCK ADJ 800MA TSOT23-5 | |
| MP1540DJ-LF-Z | IC REG BOOST ADJ 200MA TSOT23-5 | |
| MP2104DJ-1.8-LF-Z | IC REG BUCK 1.8V 600MA TSOT23-5 | |
| MP2104DJ-1.5-LF-Z | IC REG BUCK 1.5V 600MA TSOT23-5 | |
| MP3216GJE-P | IC REG BOOST ADJUSTABLE 750MA | |
| MPQ3410DJ-LF-Z | IC REG BOOST ADJUSTABLE 1.3A | |
| MPQ3410DJ-AEC1-LF-Z | IC REG BOOST ADJUSTABLE 1.3A | |
| MP2104DJ-1.5-LF-P | IC REG BUCK 1.5V 600MA TSOT23-5 | |
| MP2104DJ-1.8-LF-P | IC REG BUCK 1.8V 600MA TSOT23-5 | |
| MP3410DJ-LF-P | IC REG BOOST ADJ 1.3A TSOT23-5 | |
| MPQ3410DJ-LF-P | IC REG BOOST ADJUSTABLE 1.3A | |
| MPQ3410DJ-AEC1-LF-P | IC REG BOOST ADJUSTABLE 1.3A |
Productomschrijving
Productgegevens
Beschrijving
De MP2104 is een 1,7MHz constante frequentie, huidige modus, PWM stap-down converter.Het apparaat bevat een hoofdschakelaar en een synchrone rechtgever voor een hoog rendement zonder een externe Schottky-diodeDe MP2104 is ideaal voor het voeden van draagbare apparatuur die wordt aangedreven door een lithium-ion (Li +) -batterij met een enkele cel.De uitgangsspanning voor de MP2104DJ kan tot 0 worden ingesteld.6V, terwijl de uitgangsspanningen van de MP2104DJ-1.5 en MP2104DJ-1.8 worden vastgesteld op respectievelijk 1.5V en 1.8V. De MP2104 kan ook op 100% werkcyclus draaien voor toepassingen met een lage uitval.
GESCHIEDENIS
• Hoge efficiëntie: tot 95%• 1,7 MHz constante schakelfrequentie
• 600 mA beschikbare belastingstroom
• Invoerspanningsbereik van 2,5 V tot 6 V
• Uitgangsspanning tot 0,6 V
• 100% werkcyclus bij uitval
• Controle van de huidige modus
• Kortsluitingsbescherming
• Bescherming tegen thermische storingen
• < 0,1 μA uitschakelstroom
• Versies met vaste uitgang van 1,5 V en 1,8 V
• Ruimtebesparend 5-pin TSOT23-pakket
GEBRUIKEN
• Mobiele en slimme telefoons• Microprocessoren en DSP-kernvoorzieningen
• PDA's
• MP3-spelers
• Digitale foto- en videocamera's
• Draagbare instrumenten
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Monolytische energiesystemen |
| Productcategorie | DC-schakelregulatoren |
| Reeks | MP2104 |
| Type | Spanningsomvormers |
| Verpakking | Tape & Reel (TR) |
| Eenheidsgewicht | 0.000222 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | SOT-23-5 Dun, TSOT-23-5 |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Verstelbaar |
| Functie | Stap naar beneden |
| Verpakking van het product van de leverancier | TSOT-23-5 |
| Aantal outputten | 1 Output |
| Topologie | Buck. |
| Frequentie-omschakeling | 1.7MHz |
| Stroom-uitgang | 600 mA |
| Output-configuratie | Positief |
| Uitgangsspanning | 0.6V |
| Spanning-uitgang-max | 6V |
| Synchrone rechtgever | - Ja, dat klopt. |
| Voltage-invoer-min | 2.5V |
| Inputspanning-max | 6V |
| Pakketdoos | TSOT-23-5 |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| MP2104DJ-LF Stroomcircuits |
Schakelregulator, stroommodus, 1.4A, 2080 kHz Schakelfrequentie-max, PDSO5, 1 MM HIGHT, loodvrij, MO-193AA, TSOT-23, 5 PIN | Monolytische energiesystemen | MP2104DJ-LF-Z vs MP2104DJ-LF |
| MP2104DJ Stroomcircuits |
Schakelregulator, stroommodus, 1,4 A, 2080 kHz Schakelfrequentie-Max, PDSO5, 1 MM HIGHT, MO-193AA, TSOT-23, 5 PIN | Monolytische energiesystemen | MP2104DJ-LF-Z vs MP2104DJ |
| MP2104DJ-Z Stroomcircuits |
Schakelregulator, stroommodus, 1,4 A, 2080 kHz Schakelfrequentie-Max, PDSO5, 1 MM HIGHT, MO-193AA, TSOT-23, 5 PIN | Monolytische energiesystemen | MP2104DJ-LF-Z vs MP2104DJ-Z |
Beschrijvingen
Buck Switching Regulator IC Positief verstelbaar 0.6V 1 Uitgang 600mA SOT-23-5 Thin, TSOT-23-5
Spanningsregulatoren - Schakelregulatoren 0.6A/6V Synch Step Down Converter
