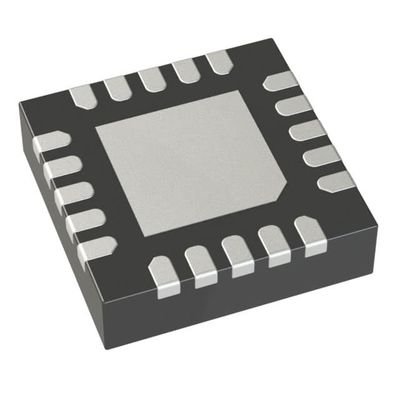

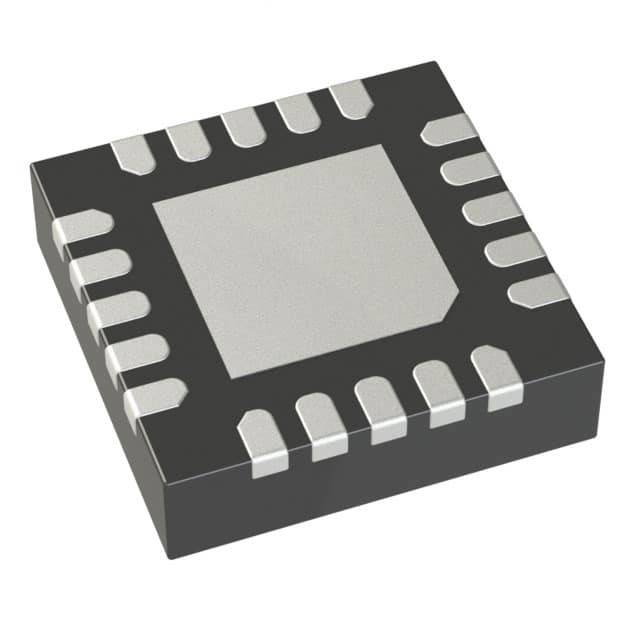

LTC3562EUD#PBF IC REG BUCK ADJ/PROG QD 20QFN Analog Devices Inc.

Beschrijving

De LTC®3562 is een quad high efficiency monolithische synchrone step-down regulator met een I2C-interface.Twee regelgevers zijn extern verstelbaar en kunnen hun feedbackspanningen tussen 425mV en 800mV in 25mV-stappen programmeren (type A)De andere twee regelgevers zijn vaste uitgangsregulatoren waarvan de uitgangsspanningen tussen 600 mV en 3,775 V in 25 mV-stappen (type B) kunnen worden geprogrammeerd.Alle vier de regelgevers werken onafhankelijk en kan worden geplaatst in puls skipDe Type-A-regulatoren hebben afzonderlijke RUN-pins die kunnen worden ingeschakeld als de I2C-controle niet beschikbaar is.

GESCHIEDENIS

■ Vier onafhankelijke I2C-step-downs
Regulatoren (2 × 600 mA, 2 × 400 mA)
■ Twee I2C programmeerbare terugslagspanningen
Regulatoren (R600A, R400A): VFB 425 mV tot 800 mV
■ Twee I2C-programmabele uitgangsspanningsregulatoren
(R600B, R400B): VOUT 600mV tot 3,775V
■ Programmeerbare modi: Pulse Skip, LDO, Burst Mode,®
Operatie in gedwongen uitbarstingsstand
■ stilstandstroom < 100 μA (alle regelaars ingeschakeld)
in LDO-modus)
■ Vaste 2,25MHz schakelfrequentie (impuls overslaan)
Modus)
■ Slew Limiting vermindert schakelgeluid
■ Power-on reset output voor regulator R600A
■ Kleine, thermisch versterkte, 20-lood 3 mm × 3 mm
QFN-pakket

GEBRUIKEN

■ Verscheidene handheld toepassingen met meerdere voedingsrails
■ Persoonlijke informatieapparaten
■ Draadloze en DSL-modems
■ Digitale fotocamera's
■ MP3-spelers
■ Draagbare instrumenten
