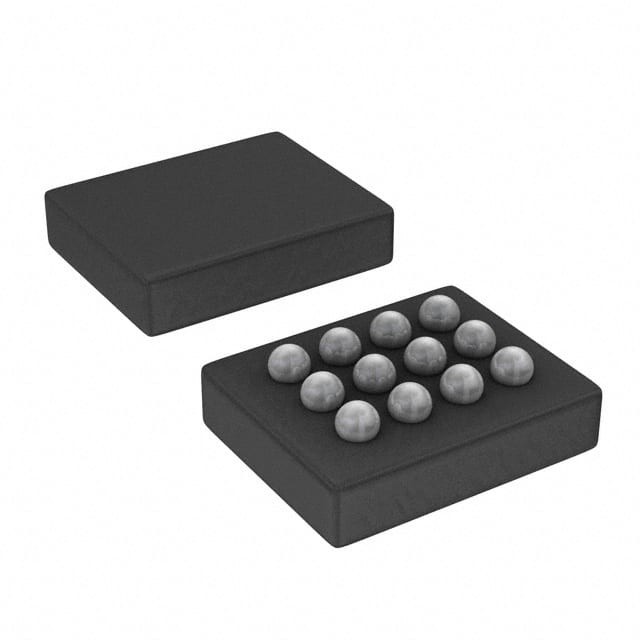

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA

Beschrijving

De TPS6305x-toestellenfamilie is een hoogwaardige, lage stilstandstroom buck-boost-omvormer, geschikt voor toepassingen waarbij de ingangsspanning hoger of lager is dan de uitgangsspanning.

De maximale gemiddelde stroom in de schakelaars is beperkt tot een typische waarde van 1 A.De apparaten van de TPS6305x-familie regelen de uitgangsspanning over het volledige invoerspanningsbereik door automatisch over te schakelen tussen de buck- of boostmodus, afhankelijk van de invoerspanning, waardoor een naadloze overgang tussen de modus wordt gewaarborgd.

De buck-boostconverter is gebaseerd op een vaste frequentie, pulsbreedte-modulatie (PWM) controller met behulp van synchrone rectificatie om het hoogste rendement te bereiken.de omvormer gaat in de energiebesparingsmodus om een hoog rendement te behouden over het volledige laadstroombereik.

De PFM/PWM-pin stelt de gebruiker in staat om te kiezen tussen automatische PFM/PWM-modus en gedwongen PWM-modus.De uitgangsspanning is programmeerbaar met behulp van een externe weerstandsdividerDe convertor kan worden uitgeschakeld om de batterij uitputting te minimaliseren.Het apparaat is verpakt in een 12-pin DSBGA en in een 12-pin HotRod pakket.

Kenmerken

• Echte buck of boost met naadloze overgang tussen buck en boost modus
• 2,5 V tot 5,5 V Inlaatspanningsbereik
• 0,5-A Continu stroom: VIN ≥ 2,5 V, VOUT = 3,3 V
• Veranderbare en vaste uitgangsspanning
• Efficiëntie > 90% in boostmodus en > 95% in buckmodus
• 2,5 MHz Typische schakelfrequentie
• Verstelbare gemiddelde inlaatstroomgrens
• Verstelbare tijd voor zachte start
• Stofstroom van het apparaat < 60 μA
• Automatische energiebesparingsmodus of gedwongen PWM-modus
• Afsluiting van de lading tijdens het uitschakelen
• Bescherming tegen overtemperatuur
• Kleine 1.6 mm x 1.2 mm, 12-pin WCSP en 2.5 mm x 2.5 mm 12-pin HotRodTM QFN-pakket
• Maak een aangepast ontwerp met behulp van:
TPS63050 Met de WEBENCH® Power Designer
TPS63051 Met de WEBENCH® Power Designer

Toepassingen

• Mobiele en slimme telefoons
• Tabletten PC
• Accessoires voor pc's en smartphones
• Toepassingen op batterij
• Slim netwerk/smart meter
