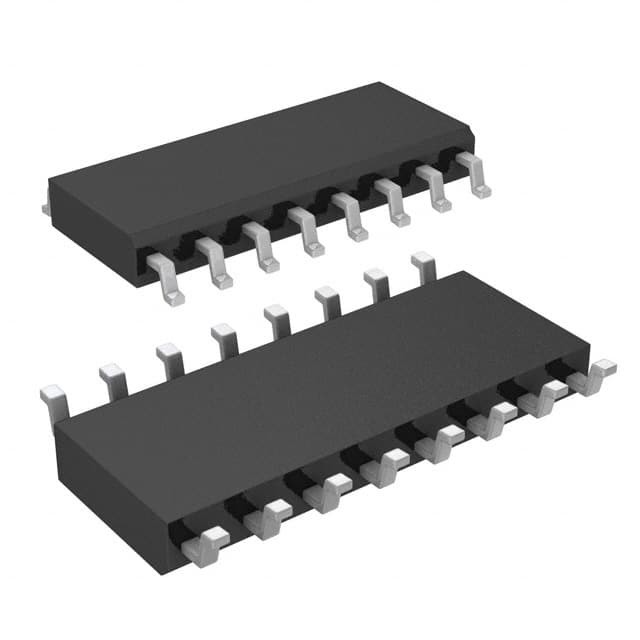

MAX793SCSE+ IC SUPERVISOR 1 KANAAL 16SOIC Analog Devices Inc./Maxim Integrated

Algemene beschrijving

De MAX793/MAX794/MAX795 microprocessor (μP) supervisiecircuits monitoren en regelen de activiteiten van +3,0V/+3,3V μP's door een back-up-batterijschakeling te bieden,onder andere onder de laagste lijn, μP reset, schrijfbescherming voor CMOS RAM, en een waakhond (zie Selector Guide hieronder).0V tot 3.3V voor VCC.
De MAX793/MAX795 biedt een keuze uit het resetdrempelspanningsbereik (aangeduid met een achtervoegsel): 3,00V tot 3,15V (T), 2,85V tot 3,00V (S) en 2,55V tot 2,70V (R).De MAX794's resetdrempel wordt extern ingesteld met een weerstandsverdelerDe MAX793/MAX794 zijn verkrijgbaar in 16-pin DIP- en smalle SO-pakketten en de MAX795 in 8-pin DIP- en SO-pakketten.Zie de tabel over de microcircuits aan de achterkant van dit gegevensblad..

Kenmerken

Maximum aantal proefpersonen
* Precieze voedingsspanningsmonitor:
Vaste terugstelspanning (MAX793/MAX795)
Verstelbare reset tripspanning (MAX794)
* Gegarandeerde resetverzekering op VCC = 1V
* Back-up-batterij stroomomschakeling
Spanning kan VCC overschrijden
* On-board gate van chip-enabled signalen7ns
Maximale verspreidingsvertraging
MAX793/MAX794 Alleen
* Batterij versheid zegel
* Batterij OK Uitgang (MAX793)
* Niet-gecommitteerde spanningsmonitor voor stroomstoring of
Waarschuwing voor een lage batterij
* Onafhankelijke Wachthond Timer (1.6 sec timeout)
* Handmatig terugzetten

Toepassingen

Computer en besturingsapparatuur op batterij
Ingebedde controllers
Intelligente controleurs
Critische μP-vermogensbewaking
Draagbare apparatuur
