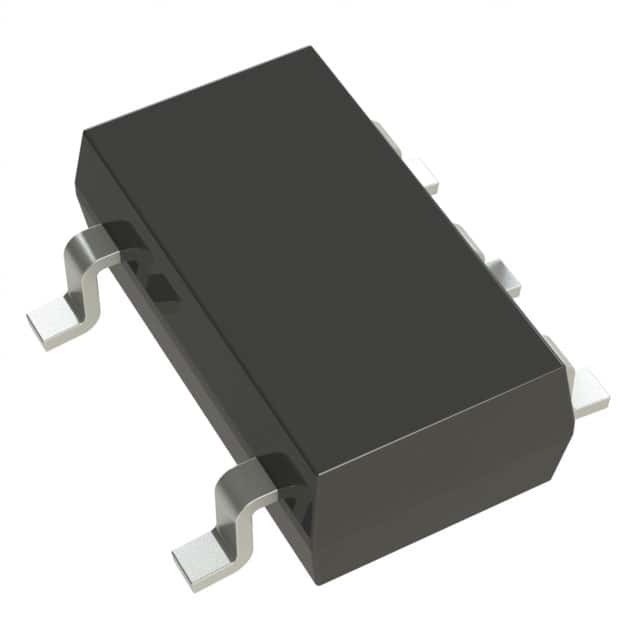

MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Microchiptechnologie

Algemene beschrijving

De MIC2774 is een dual power supply supervisor die onderspanningsbewaking, handmatige reset mogelijkheid en power-on reset generatie biedt in een compact 5-pin SOT-23 pakket.Onder de kenmerken vallen twee onderspanningsmelders.Een onderspanningsdetector vergelijkt VDD met een vaste drempel. Tien fabrieksgeprogrammeerde drempels zijn beschikbaar.de door de gebruiker verstelbare ingang wordt vergeleken met een referentie van 300 mVDeze lage referentiespanning maakt het mogelijk om lagere spanningen te controleren dan die welke door eerdere supervisor-IC's worden ondersteund.

Kenmerken

• Monitor twee onafhankelijke voedingsbronnen voor onderspanning
• Eén vaste en één door de gebruiker verstelbare invoer
• Keuze uit tien fabrieksgeprogrammeerde drempelwaarden
• Een instelbare ingang kan voedingsstroom van 0,3 V controleren
• Geproduceerd 140ms (min.) power-on reset puls
• Handmatig terugzetten
• Keuze uit active-high, active-low of open-drain active-low reset-uitgangen
• De ingangen kunnen worden getrokken boven VDD (7V max.)
• /RST-uitgang tot 1,2 V
• Ultralage voedingsstroom, typisch 3,5 μA
• Verwerpt korte input transiënten
• IttyBittyTM 5-pin SOT-23 pakket
• Pin-compatibele upgrade voor MAX6306/09/12

Toepassingen

• Monitoring processor ASIC of FPGA kern en I/O spanningen
• PDA's, handheld-pc's
• Ingebedde besturingssystemen
• Telecommunicatiesystemen
• Stroomvoorzieningen
• Draadloze/cellulaire systemen
• Netwerkhardware
