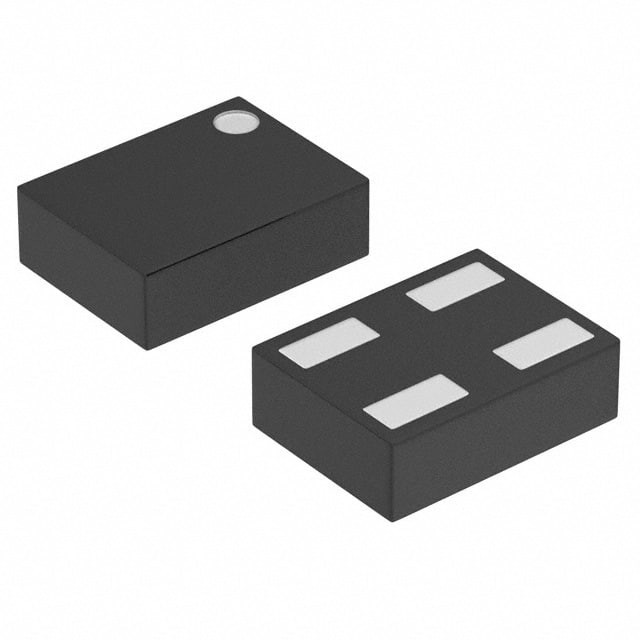

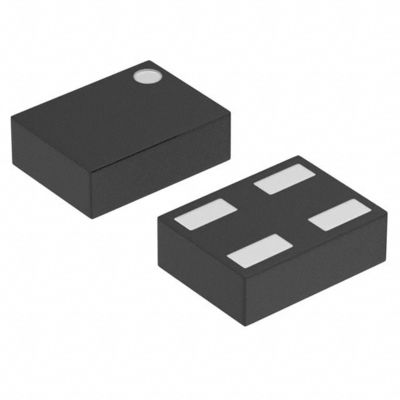

XC6119C25A7R-G IC SUPERVISOR 1 CHANNEL 4USPN Torex Semiconductor Ltd.

■ Algemene beschrijving

De XC6118-serie is een spanningsdetector met een laag stroomverbruik met een hoge nauwkeurigheid, vervaardigd met behulp van CMOS-proces en lasertrimmingstechnologieën.Aangezien de sensor pin is gescheiden van de stroomtoevoer pinDe XC6118 kan de detectietoestand behouden zelfs wanneer de spanning van de gecontroleerde voedingsbron daalt tot 0V.een release vertraging tijd kan worden ingesteld door de externe condensator verbonden met de Cd pinDe VOUT-pin is verkrijgbaar in zowel CMOS- als N-kanaal open afvoerconfiguraties.

■ FUNCTIEELEN

Hoge nauwkeurigheid: ± 2% (detectiespanning ≈ 1,5 V)
:± 30mV(Detectiespanning < 1,5V)
Een laag stroomverbruik: 0,4 μA (detecteerbaar, VIN=1,0 V) (TYP.)
: 0,8 μA (afvoer, VIN=1,0 V) (TYP)
Voltagebereik: 0,8 V 5,0 V (0,1 V inkrementen)
Bedrijfsspanningsbereik: 1,0 V – 6,0 V
Temperatuurkenmerken: ± 100 ppm/°C (TYP.)
Uitgangsconfiguratie: CMOS, N-kanaal open afvoer
Werktemperatuurbereik: -40°C+85°C
Gescheiden sensor pin: scheiding van stroomvoorziening
Ingebouwde vertragingstijd: vrijlatingsvertragingstijd instelbaar
Pakketten: USP-4, SOT-25

■ AANWERKINGEN

Microprocessor reset circuitry
Monitors van de ladingsspanning
Schakelcircuits voor geheugenbatterijen
Stromafvaldetectie circuits
