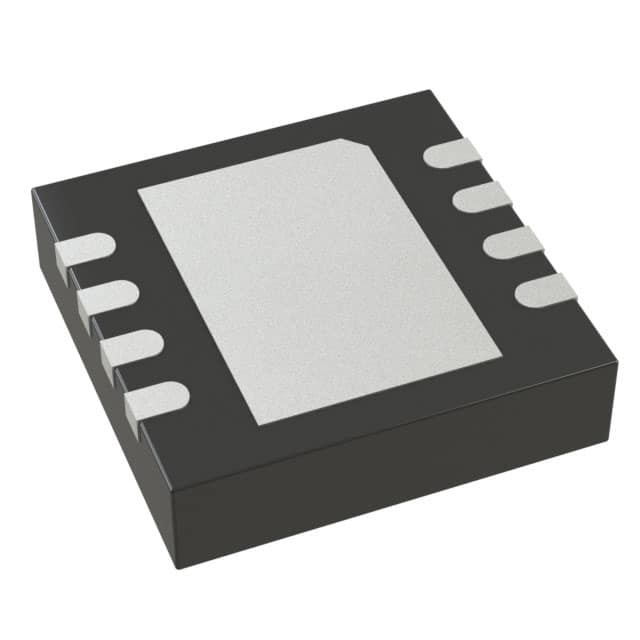

LTC2960IDC-1#TRMPBF IC SUPERVISOR 2 KANAAL 8DFN Analog Devices Inc.

Beschrijving

De LTC®2960 is een nano-stroom, high voltage twee-invoerspanningsmonitor, ideaal geschikt voor multicell batterij toepassingen.De controlecircuit controleert de ADJ-invoer en trekt de RST-uitgang laag wanneer de input onder de drempel valtEen reset timeout vertraagt de terugkeer van de RST-uitgang naar een hoge toestand wanneer de input boven de drempel stijgt.De reservevergelijker maakt het mogelijk om spanningsomstandigheden te detecteren met een niet-omkeerbare ingang, IN+(LTC2960-1/LTC2960-3) of een inverterende ingang, IN?? (LTC2960-2/LTC2960-4). Voor externe activering van de resetuitgang is een handmatige reset-invoer (MR) voorzien.

GESCHIEDENIS

● 850nA stilstandstroom
● Werkbereik: 2,5 V < VCC < 36 V
● 1,5% (maximaal) nauwkeurigheid bij temperatuur
● Verstelbare terugsteldrempel
● Een breed temperatuurbereik (~40°C tot 125°C)
● Verstelbare drempel IN+/IN­
● Handmatig opnieuw instellen
● Compacte 2 mm × 2 mm 8-lead DFN en TSOT-23 (ThinSOTTM) -pakketten

GEBRUIKEN

● Draagbare apparatuur
● Apparatuur die op batterijen werkt
● Beveiligingssystemen
● Autosystemen
