MAX16033PLB29+TIC SUPERVISOR 1 KANAAL 10UDFN Analog Devices Inc./Maxim Integrated

Algemene beschrijving

De MAX16033-MAX16040-toezichtscircuits verminderen de complexiteit en het aantal componenten dat vereist is voor de monitoringsfuncties van de voeding en de batterijbesturing in microprocessorsystemen (μP).De apparaten verbeteren de betrouwbaarheid en nauwkeurigheid van het systeem aanzienlijk in vergelijking met andere IC's of discrete componenten. De MAX16033 MAX16040 biedt μP reset, back-up-batterij switchover, stroomonderbreking waarschuwing, watchdog, en chip-enabled gating functies.

Kenmerken

* Lage 1,2 V werkspanning
* Precise monitoring van 5,0V, 3,3V, 3,0V en 2,5V stroomtoevoerspanningen
* Onafhankelijke stroom-afvalvergelijker
* Debooted Manual-Reset Input
* Wachthond Timer, 1.6s Timeout
* Batterij-aan-uitgangsindicator
* Hulpmiddel RESETIN, door de gebruiker verstelbaar
* Lage 13 μA stilstaande voedingsstroom
* Twee beschikbare outputstructuren:
Actieve laag-push-pull reset
Active-Low Open-Drain Reset
* Actieve lage reset geldig tot 1,2 V
* Transiente immuniteit van stroomvoorziening
* 140 ms (min) Reset Timeout Period

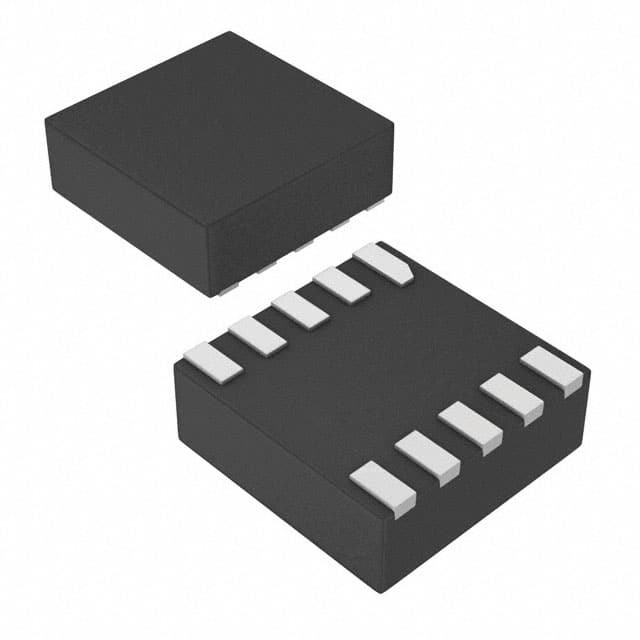

* Kleine 2 mm x 2 mm, 8-pinnige en 10-pinnige μDFN-pakketten

Toepassingen

Draagbare/batterij-aangedreven apparatuur
POS-apparatuur
Monitoring van kritiek vermogen μP/μC
Set-topboxen
Controllers
Computers
Faxmachines
Industriële controle
Echttijdklokken
Intelligente instrumenten
