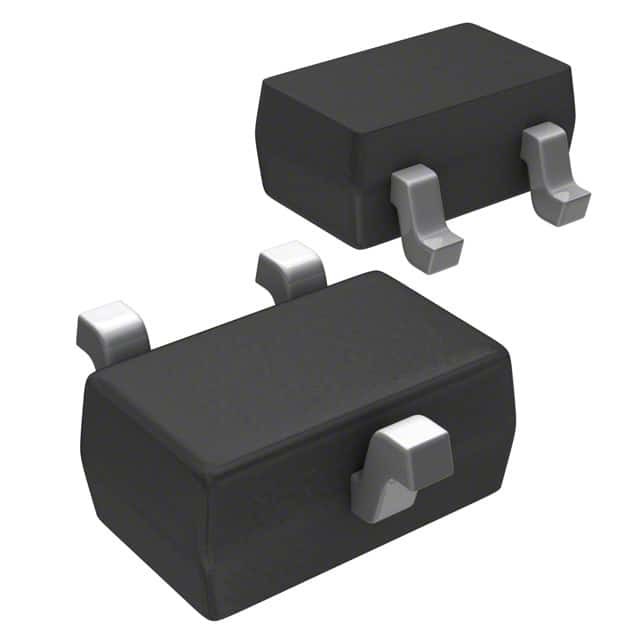

MIC803-26D3VC3-TR IC SUPERVISOR 1 CANAL SC70-3 Microchiptechnologie

Algemene beschrijving

De MIC803 is een enkelspanningssupervisor met open afvoer reset output die een nauwkeurige stroomvoorziening monitoring en reset generatie in microprocessor gebaseerde systemen biedt.De functie van het apparaat is om een resetsignaal af te geven als de stroomtoevoerspanning onder de resetdrempelspanning daalt, en deze reset behouden voor de reset timeout periode zodra de stroomvoorziening boven de resetdrempelspanning stijgt.
De MIC803 verbruikt slechts 4,5 μA aan voedingsstroom en biedt drie resetvertragingsperioden van 20 ms, 140 ms en 1120 ms (min).63V voor 3Het is verkrijgbaar in de compacte 3-pin SC-70 en SOT-23 pakketten.

Kenmerken

• 4,5 μA voedingsstroom (typisch) bij 3,6 V
• Open afvoer/RESET-uitgang
• /RESET blijft geldig bij VCC tot 1V
• 20 ms, 140 ms of 1120 ms (minimaal) reset timeout opties
• 2,63 V tot 4,63 V vooraf ingestelde spanningsdrempelwaarden
• 2,5% spanningsdrempelnauwkeurigheid ten opzichte van de temperatuur
• 3-pin SC70-3 verpakking (2.0 mm × 2.1 mm)
• 3-pin SOT-23 pakket (2.3 mm × 2.9 mm)
• Temperatuurbereik van -40 ̊C tot +125 ̊C

Toepassingen

• Monitoring van het energieverbruik van microcomputers
• Draagbare apparatuur
• Solid-state schijven
• Drukkers/computer
• Ingebedde besturingssystemen
