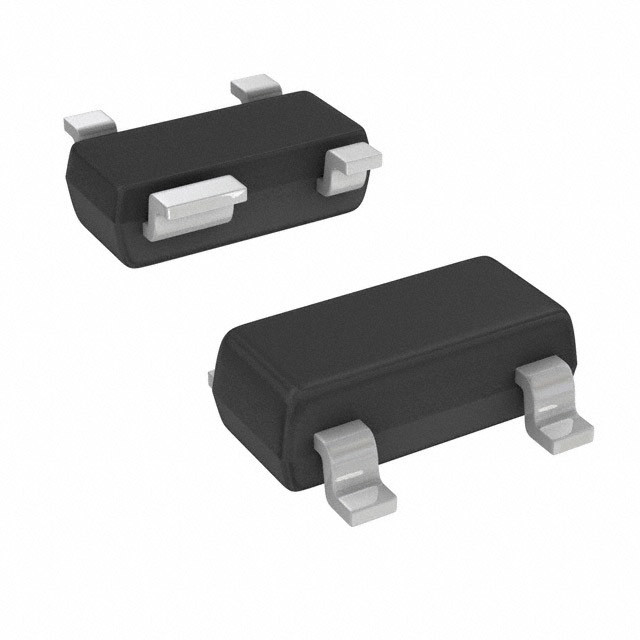

TC1270ANRVRCTR IC SUPERVISOR 1 CHANNEL SOT143 Microchiptechnologie

Algemene beschrijving

Voor veel van de huidige toepassingen van microcontrollers moet worden gezorgd voor het voorkomen van lage stroomomstandigheden die
De meest voorkomende oorzaken zijn brown-out condities, waarbij de stroomvoorziening van het systeem tijdelijk onder het operationele niveau daalt.De tweede meest voorkomende oorzaak is wanneer een langzaam afnemende voedingsbron ervoor zorgt dat de microcontroller instructies begint uit te voeren zonder voldoende spanning om vluchtig geheugen (RAM) te onderhouden, waardoor onduidelijke resultaten worden geboekt.

Kenmerken:

• Precieze spanningsmeter
- 2,63 V, 2,93 V, 3,08 V, 4,38 V en 4,63 V trippunten (typisch)
• Handmatig terugzetten
• Time-out vertraging opnieuw instellen:
- Standaard: 280 ms (typisch)
- Facultatief: 2,19 ms en 35 ms (typisch)
• Energieverbruik ≤ 15 μA max.
• Geen storingen op de uitgangen tijdens het opstarten
• Actieve opties voor lage output:
- Push-Pull-output en open-drain-output
• Actieve High Output-optie:
- Push-Pull-uitgang
• Vervanging van (Specificatie verenigbaar met):
- TC1270, TC1271
- TCM811, TCM812
• Volledig statisch ontwerp
• Laagspanningsoperatie (1,0 V)
• ESD-bescherming:
- ≥ 4 kV Mensenlichaammodel (HBM)
- ≥ 400V-machinemodel (mm)
• Verlengd (E) temperatuurbereik:
-40°C tot +125°C
• Pakketopties:
- 4-lood SOT-143
- 5-lood SOT-23
