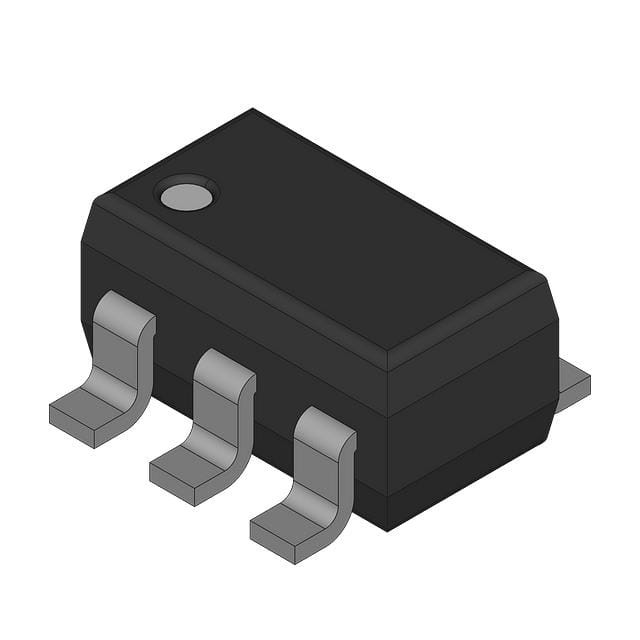

MAX6831TZUT IC SUPERVISOR 2 KANAAL SOT23-6 Analog Devices Inc./Maxim Integrated

Algemene beschrijving

De MAX6826 is een ultra-lage-spanning microprocessor (μP) supervisie circuits ontworpen om twee stroomvoorzieningen te monitoren en hebben handmatige reset en watchdog input functies.Deze apparaten beweren een systeem reset als een van de gecontroleerde voedingsmiddelen vallen onder de vooraf geprogrammeerde drempelwaarden, en de reset gedurende een minimale timeoutperiode behouden nadat de voorraden boven de drempel zijn gestegen.Microprocessor supervisors verbeteren de betrouwbaarheid en nauwkeurigheid van het systeem aanzienlijk in vergelijking met afzonderlijke IC's of discrete componentenDeze apparaten controleren primaire spanningen van +1,8 V tot +5,0 V en secundaire spanningen van +0,9 V tot +2,5 V. Deze apparaten zijn gegarandeerd in de juiste staat voor VCC tot +1,0 V.

Kenmerken

● Monitor primaire VCC-toevoer vanaf +1,8V
tot +5,0V en secundaire VCC2-toevoer
van +0,9V tot +2,5V
● Gebruiker-instelbare inzet tot +0,63V
(MAX6826/MAX6827/MAX6828)
● 140 ms (min) Reset Timeout Delay
● 1.6s Wachthond Timeout Periode
● Handmatig opnieuw instellen
● Drie opties voor het opnieuw instellen van de uitgang
Push-Pull RESET
Push-Pull RESET
Open afvoer RESET
● Gegarandeerde reset geldig tot VCC = +1,0V
● Immuun voor kortdurende negatieve VCC-transitors
● Geen externe onderdelen
● Kleine 6-pins SOT23-pakketten

Toepassingen

● Draagbare apparatuur/batterij
● Ingebedde controllers
● Intelligente instrumenten
● Critische μP-bewaking
● Multivoltage-systemen
