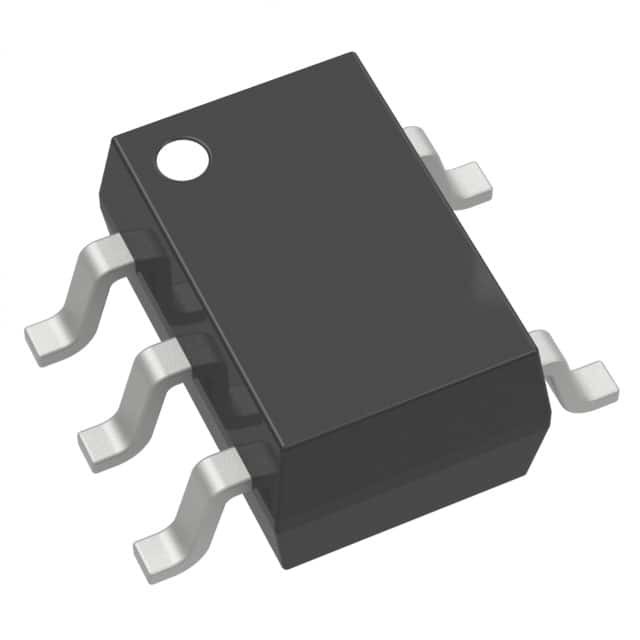

ADM823TYKSZ-R7 IC SUPERVISOR 1 CHANNEL SC70-5 Analoog apparaten Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADM823TYKSZ-R7 |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | op voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Type | Het eenvoudige Terugstellen/macht-op het Terugstellen | Aantal Gecontroleerde Voltages | 1 |
|---|---|---|---|
| Voltage - Drempel | 3.08V | Output | Balans, Totempaal |
| Herstellen | Actieve Laag | Het terugstellenonderbreking | 140ms minimum |
| Werktemperatuur | -40°C ~ 125°C (TA) | Montage-type | Oppervlakte |
| Pakket / doos | 5-TSSOP, SC-70-5, DRONKAARD-353 | Verpakking van de leverancier | Sc-70-5 |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADM823TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824SYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM824RYKSZ-REEL7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825ZYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825SYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823YYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM825TYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823RYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM823ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825ZYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825LYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825TYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825YYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825SYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKS-R7 | IC SUPERVISOR W/RESET SC70-5 | |
| ADM825MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 | |
| ADM823MYKSZ-R7 | IC SUPERVISOR 1 CHANNEL SC70-5 |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADM823/ADM824/ADM825 zijn toezichtcircuits die de spanningsniveaus van de voedingsbron en de code-uitvoeringsintegriteit in microprocessorsystemen controleren.Naast het leveren van power-on reset signalen, kan een op de chip aangebrachte watchdog-timer de microprocessor resetten als de strobe niet binnen een vooraf ingestelde time-out-periode flitst. Een resetsignaal kan ook worden bevestigd door een externe drukknop,via een handmatige reset-invoerDe drie delen hebben verschillende combinaties van watchdog-invoer, handmatige reset-invoer en output-stage-configuratie, zoals weergegeven in tabel 1.
GESCHIEDENIS
Precisie 2,5 V tot 5 V voedingsmonitor7 opties voor het terugzetten van de drempelwaarden: 2,19 V tot 4,63 V
140 ms (minimum) reset timeout
Watchdog timer met 1,6 sec timeout (ADM823, ADM824)
Handmatige reset-invoer (ADM823, ADM825)
Push-pull-uitgangsstadia
Reset (ADM823)
Reset, reset (ADM824/ADM825)
laag stroomverbruik: 5 μA
Garantievolle resetuitgang geldig voor VCC = 1 V
Immuniteit tegen storingen van de voeding
Gespecificeerd over het temperatuurbereik van auto's
5-lead SC70 en SOT-23 verpakkingen
GEBRUIKEN
microprocessorsystemenComputers
Controllers
Intelligente instrumenten
Draagbare apparatuur
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Toezichthouders |
| Reeks | ADM823 |
| Type | Eenvoudige reset / Power-on reset |
| Verpakking | Alternatieve verpakking |
| Eenheidsgewicht | 0.000705 oz. |
| Montage-stijl | SMD/SMT |
| Pakketdoos | 5-TSSOP, SC-70-5, SOT-353 |
| Werktemperatuur | -40 °C ~ 125 °C (TA) |
| Montage-type | Oppervlakte |
| Uitgangstype | Push-Pull |
| Verpakking van het product van de leverancier | SC-70-5 |
| Output | Duwen-trekken, totempal |
| Herstellen | Actief laag |
| Relais voor spanningsbewaking | 1 |
| Reset-timeout | 140 ms Minimum |
| Spanningsdrempel | 3.08V |
| Maximale werktemperatuur | + 125 °C |
| Werktemperatuurbereik | - 40 C. |
| Bedrijfsvoorzieningstroom | 24 uA |
| Batterij-back-up-switching | Geen backup. |
| Versmeltingsspanning-max | 5.5 V |
| Voedingsspanning-min | 1 V |
| Pakketdoos | SC-70-5 |
| Watchdog-timers | Wachhond |
| Drempelspanning | 1 V tot 5,5 V |
| Monitoring van input | 1 Invoer |
| Handmatig opnieuw instellen | Handmatig resetten |
| Chip-enabled-signalen | Geen chip mogelijk |
| Vermogen-afval-detectie | - Nee, niet echt. |
| Reset-vertraging-tijd | 280 ms |
| Overspanningsdrempel | 3.11 V |
| Onderspanningsdrempel | 30,04 V |
Beschrijvingen
Supervisor Push-Pull, Totem Pole 1 Kanaal SC-70-5
Processor Supervisor 3.08V 1 Active Low/Push-Pull 5-Pin SC-70 T/R
Bewakingscircuits Active Low Watchdog Superv.
