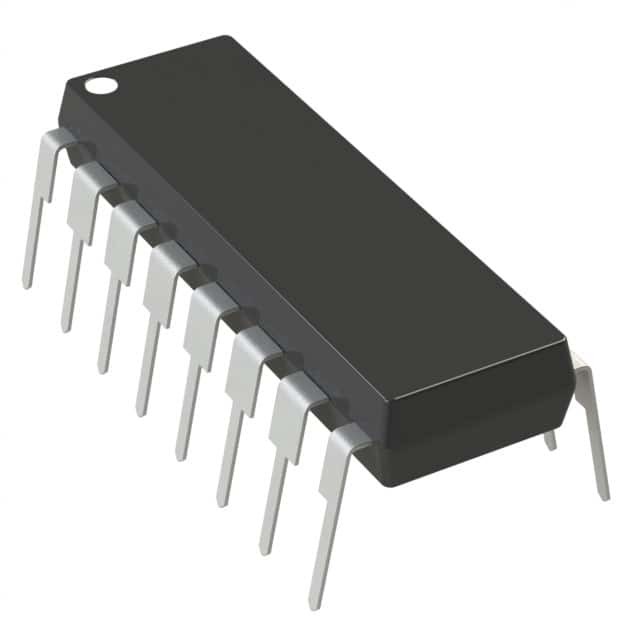

ADM691AANZ IC SUPERVISOR 1 KANAAL 16DIP Analog Devices Inc.
| Merknaam | Analog Devices Inc. |
|---|---|
| Modelnummer | ADM691AANZ |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak en kartonnen doos |
| Levertijd | 3-5 werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | op voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Type | Batterij back-upcircuit | Aantal Gecontroleerde Voltages | 1 |
|---|---|---|---|
| Voltage - Drempel | 4.65V | Output | Open Afvoerkanaal, Balans |
| Herstellen | Actieve Hoge/Actieve Laag | Het terugstellenonderbreking | 140ms minimum |
| Werktemperatuur | -40 °C ~ 85 °C (TA) | Montage-type | Door het gat |
| Pakket / doos | 16-DIP (0,300", 7,62 mm) | Verpakking van de leverancier | 16-PDIP |
U kunt de producten die u nodig heeft aanvinken en met ons communiceren op het mededelingenbord.
| Part Number | Description | |
|---|---|---|
| ADM691AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM691AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM695AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM693AAN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8691AN | IC SUPERVSR MPU 4.65V ADJ 16DIP | |
| ADM8693AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694AN | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8696AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697AN | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8697ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM8694ANZ | IC SUPERVISOR MPU 4.65V 16DIP | |
| ADM8693ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM696ANZ | IC SUPERVISOR 1 CHANNEL 16DIP | |
| ADM800MANZ | IC SUPERVISOR 1 CHANNEL 16DIP |
Productomschrijving
Productgegevens
Algemene beschrijving
De ADM691A/ADM693A/ADM800L/ADM800M-familie van controlecircuits biedt complete single-chipoplossingen voor het monitoren van de voedingsvoorziening en batterijbesturingsfuncties in microprocessorsystemen.Deze functies omvatten μP resetDe serie biedt een upgrade voor de MAX691A/93A/800M-producten.GESCHIEDENIS
Laag energieverbruik:
Precisie-spanningsmeter
± 2% Tolerantie op ADM800L/M
Hersteltijdvertraging ¥ 200 ms, of aanpasbaar
1 μA standby stroom
Automatische schakeling van de batterij
Snelle ingebouwde toegang tot chipsignalen
Ook verkrijgbaar in het TSSOP-pakket (ADM691A)
GEBRUIKEN
Microprocessorsystemen
Computers
Controllers
Intelligente instrumenten
Autosystemen
Critische mP-vermogenbewaking
Specificaties
| Aantekening | Waarde van de eigenschap |
|---|---|
| Vervaardiging | Analoogapparaten |
| Productcategorie | Toezichthouders |
| Reeks | ADM691A |
| Type | Backupcircuit van de batterij |
| Verpakking | Buis |
| Eenheidsgewicht | 0.057419 oz |
| Montage-stijl | Door het gat |
| Pakketdoos | 16-DIP (0,300", 7,62 mm) |
| Werktemperatuur | -40 °C ~ 85 °C (TA) |
| Montage-type | Door het gat |
| Uitgangstype | Open Afvoer-Push-Pull |
| Verpakking van het product van de leverancier | 16-PDIP |
| Output | Open afvoer, druk-trek |
| Herstellen | Actief hoog/actief laag |
| Relais voor spanningsbewaking | 1 |
| Reset-timeout | 140 ms Minimum |
| Spanningsdrempel | 4.65V |
| Pd-krachtverlies | 842 mW |
| Maximale werktemperatuur | + 85 C |
| Werktemperatuurbereik | - 40 C. |
| Bedrijfsvoorzieningstroom | 100 e.a. |
| Batterij-back-up-switching | Ondersteuning |
| Versmeltingsspanning-max | 5.5 V |
| Voedingsspanning-min | 4.75 V |
| Pakketdoos | PDIP-16 |
| Watchdog-timers | Wachhond |
| Drempelspanning | 4.65 V |
| Monitoring van input | 1 Invoer |
| Handmatig opnieuw instellen | Geen handmatige reset |
| Chip-enabled-signalen | Chip in werking stellen |
| Vermogen-afval-detectie | - Ja, dat klopt. |
| Reset-vertraging-tijd | 280 ms |
| Overspanningsdrempel | 4.75 V |
| Onderspanningsdrempel | 4.5 V |
Functioneel compatibel onderdeel
Vorm, verpakking, functioneel compatibel onderdeel
| Vervaardigersdeel# | Beschrijving | Vervaardiging | Vergelijk |
| ADM691ANZ Stroomcircuits |
Microprocessor supervisor met back-upbatterijschakeling, 50 ms nominale verstelbare resetperiode, verstelbare watchdogperiode, chip-activerende signalen, 4,65V drempelspanning, watchdog,Backupbatterij en O/P's met lage VCC-status en uitgangsstroom van 100 mA | Analog Devices Inc. | ADM691AANZ versus ADM691ANZ |
| ADM691AN Stroomcircuits |
1 KANAL POWER SUPPLY MANAGEMENT CKT, PDIP16, PLASTIC, DIP-16 (een programma voor het beheer van de stroomvoorziening op één kanaal) | Rochester Electronics LLC | ADM691AANZ versus ADM691AN |
| ADM691AAN Stroomcircuits |
1 KANAL POWER SUPPLY MANAGEMENT CKT, PDIP16, PLASTIC, DIP-16 (een programma voor het beheer van de stroomvoorziening op één kanaal) | Rochester Electronics LLC | ADM691AANZ versus ADM691AAN |
Beschrijvingen
Supervisor Open Drain, Push-Pull 1 Kanaal 16-PDIP
Processor Supervisor 4.65V 1 Active High/Active Low/Open Drain/Push-Pull Automotive 16-Pin PDIP Tube
Bewakingscircuits IC 5V MPU batterij Mgmt
