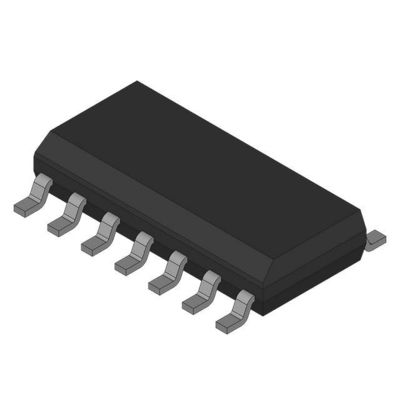

X40020S14I-B IC SUPERVISOR 2 CHANNEL 14SOIC Renesas Electronics America Inc.

Beschrijving

De X40020 combineert de power-on reset control, watch dog timer, voedingsspanning supervisie, en secundaire supervisie, en handmatige reset, in één pakket.vermindert de ruimtebehoefte van het bord, en verhoogt de betrouwbaarheid.

GESCHIEDENIS

• Dual voltage detectie en reset bevestiging
¢ Drie standaard terugsteldrempelwaarden (4.6V/2.9V, 4.6V/2.6V, 2.9V/1.6V)
VTRIP2 programmabel tot 0,9V
¢Aangepast laagspanningsresetdrempelspanningen met behulp van speciale programmeringssequentie
¢Nieuwschakelsignaal geldig voor VCC = 1V
¢Monitor twee spanningen of detecteer stroomstoring
• Backup van de batterij
• VOUT: 5mA tot 50mA bij VCC; 250μA bij VBATT
• Register voor het opsporen van storingen
• Selecteerbare start-reset timeout (0,05s, 0,2s, 0,4s, 0,8s)
• Selecteerbaar wachthondtimerinterval ((25 ms, 200 ms, 1,4 s, uitgeschakeld)
• Handmatige reset-invoer uitgeschakeld
• CMOS met laag vermogen
¢ 25 μA typische standby stroom, watchdog aan
Typische standby-stroom van 6 μA, watchdog uitgeschakeld
1 μA batterijstroom in back-upmodus
• 400 kHz 2-draad interface
• 2.7 V tot 5,5 V stroomtoevoer
• Beschikbare pakketten
¥14-lood SOIC, TSSOP
• Monitorspanningen: 5 V tot 1,6 V
• Beveiliging van het geheugen
• Pb-vrij plus gloeibaar (RoHS-conform)

GEBRUIKEN

• Communicatieapparatuur
Routers, hubs, switches
¢ schijfmatrixen
• industriële systemen
¢Procescontrole
“Intelligente instrumentatie
• Computersystemen
¢ Desktopcomputers
Netwerkservers
