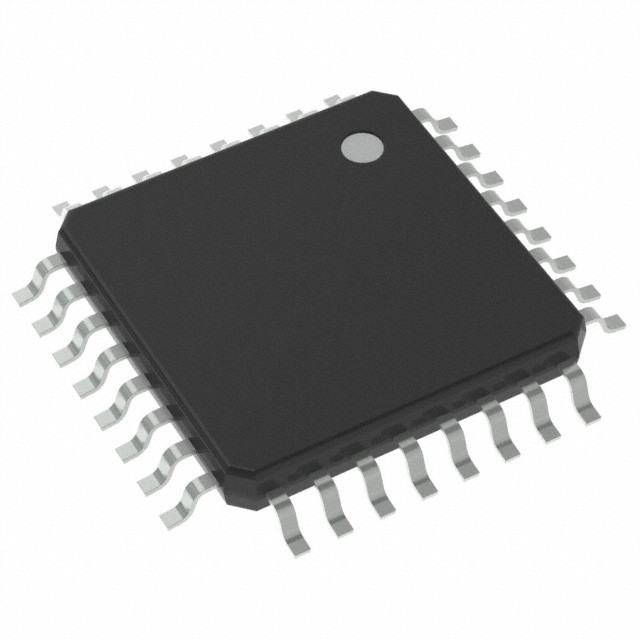

Microcontroller van 1.8V-5.5V MCU 32KB FLITS de met 8 bits 32TQFP van Eenheids atmega328p-Au

Beschrijving

ATmega48P/88P/168P/328P is low-power CMOS microcontroller met 8 bits die op de AVR verbeterde RISC-architectuur wordt gebaseerd. Door krachtige instructies in één enkele klokcyclus uit te voeren, bereikt ATmega48P/88P/168P/328P producties naderend 1 MIPS die per Mhz de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.
De AVR-kern combineert een rijke geplaatste instructie met 32 algemeen doel werkende registers. Alle 32 registers worden direct verbonden met de Rekenkundige Logicaeenheid (ALU), toelatend twee onafhankelijke registers om in één enkele die instructie worden betreden in één klokcyclus wordt uitgevoerd. De resulterende architectuur is meer efficiënte code terwijl sneller het bereiken van producties tot tien keer dan conventionele CISC-microcontrollers.

Eigenschappen

• Hoge Prestaties, Lage Machtsavr® Microcontroller met 8 bits
• Geavanceerde RISC-Architectuur
– 131 Krachtige Instructies – de Meeste Enige Uitvoering van de Klokcyclus
– 32 x 8 Algemeen Doel Werkende Registers
– Volledig Statische Verrichting
– Tot 20 MIPS Productie bij 20 Mhz
– Op-spaander 2 cyclusmultiplicator
• De hoge Segmenten van het Duurzaamheids Niet-vluchtige Geheugen
– 4/8/16/32K-Bytes van geheugen van de in-Systeem het zelf-Programmeerbare Flits progam (ATmega48P/88P/168P/328P)
– 256/512/512/1K-Bytes EEPROM (ATmega48P/88P/168P/328P)
– 512/1K/1K/2K-Bytes Intern SRAM (ATmega48P/88P/168P/328P)
– Schrijf/wis Cycli: 10.000 Flash/100,000 EEPROM
– Gegevensbehoud: 20 jaar bij 85°C/100-jaren bij 25°C (1)
– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes
In-systeem Programmering door On-chip Boot Programma
Waar belezen-terwijl-schrijf Verrichting
– Programmeringsslot voor Softwareveiligheid
• Randeigenschappen
– Twee Tijdopnemer/Tellers met 8 bits met Afzonderlijke Prescaler en vergelijken Wijze
– Één Tijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt Wijze, en vangt Wijze
– Teller in real time met Afzonderlijke Oscillator
– Zes PWM-Kanalen
– 8 kanaal 10 beetje ADC in de Meting van de het pakkettemperatuur van TQFP en QFN/MLF-
– 6 kanaal 10 beetje ADC in PDIP-de Meting van de Pakkettemperatuur
– Programmeerbare Periodieke USART
– Meester/Slaven de Periodieke Interface van SPI
– Op de byte gerichte Periodieke Interface met 2 draden (het compatibele systeem van Philips I2C)
– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator
– Op-spaander Analoge Comparateur
– Onderbreek en Activering op Pin Change
• Speciale Microcontroller Eigenschappen
– Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing
– Interne Gekalibreerde Oscillator
– Extern en Intern onderbreek Bronnen
– Zes Slaapwijzen: De nutteloos, ADC Lawaaivermindering, macht-behalve, macht-verslaat, Reserve, en Uitgebreide Reserve
• I/O en Pakketten
– 23 Programmeerbare I/O Lijnen
– 28 speld PDIP, 32 lood TQFP, 28 stootkussen QFN/MLF en 32 stootkussen QFN/MLF
• Werkend Voltage:
– 1,8 - 5.5V voor ATmega48P/88P/168PV
– 2,7 - 5.5V voor ATmega48P/88P/168P
– 1,8 - 5.5V voor ATmega328P
• Temperatuurwaaier:
– -40°C aan 85°C
• Snelheidsrang:
– ATmega48P/88P/168PV: 0 - 4 Mhz @ 1,8 - 5.5V, 0 - 10 Mhz @ 2,7 - 5.5V
– ATmega48P/88P/168P: 0 - 10 Mhz @ 2,7 - 5.5V, 0 - 20 Mhz @ 4,5 - 5.5V
– ATmega328P: 0 - 4 Mhz @ 1,8 - 5.5V, 0 - 10 Mhz @ 2,7 - 5.5V, 0 - 20 Mhz @ 4,5 - 5.5V
• Lage Machtsconsumptie bij 1 Mhz, 1.8V, 25°C voor ATmega48P/88P/168P:
– Actieve Wijze: 0,3 mA
– Macht-versla Wijze: 0,1 µA
– Macht-behalve Wijze: 0,8 µA (met inbegrip van 32 kHz RTC)
