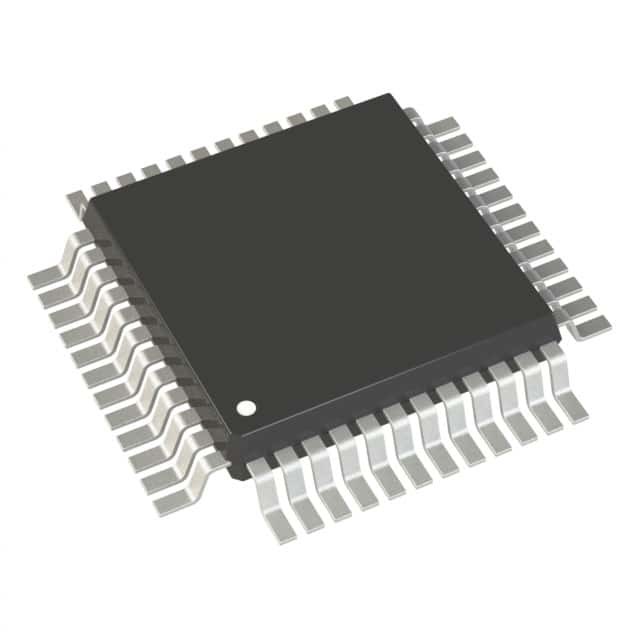

De Programmeerbare Geïntegreerde schakeling STM32F030K6T6 32LQFP van 2.4V-3.6V MCU

Beschrijving

STM32F030x-microcontroller neemt de krachtige WAPEN cortex™-M0 RISC kern op die met 32 bits bij een 48 Mhz-frequentie, hoge snelheid werken ingebed geheugen (tot 64 Kbytes van Flashgeheugen en tot 8 Kbytes van SRAM), en een uitgebreide waaier van verbeterde randapparatuur en I/Os. Alle apparaten bieden standaard communicatie interfaces (tot twee I2Cs, tot twee SPIs, en tot twee USARTs), één 12 beetje ADC, tot 6 tijdopnemers met 16 bits voor algemeen gebruik en een vooruit:gaan-controlepwm tijdopnemer aan.
STM32F030x-microcontroller werkt in -40 tot +85 °C temperatuurwaaier, van een 2,4 tot 3,6 V-voeding. Een uitvoerige reeks van macht-bewarende wijzen staat het ontwerp van low-power toepassingen toe.
STM32F030x-microcontroller omvat apparaten in vier verschillende pakketten die zich van 20 spelden aan 64 spelden uitstrekken. Afhankelijk van het gekozen apparaat, zijn de verschillende reeksen randapparatuur inbegrepen. De beschrijving verstrekt hieronder een overzicht van de volledige voorgestelde waaier van STM32F030x-randapparatuur.
Deze eigenschappen maken STM32F030x-microcontroller geschikt want een brede waaier van toepassingen zoals toepassing en gebruikersinterface, handbediend materiaal, A/V-ontvangers en digitale TV, PC-randapparatuur, gokkenplatforms, e-fietsen, de toestellen van de consument, printers, scanners, alarmsystemen, videointercoms, en HVACs controleert.

Eigenschappen

●Kern: ARM® cortex™-M0 met 32 bits cpu, frequentie tot 48 Mhz
●Geheugen
– 16 tot 64 Kbytes van Flashgeheugen
– 4 tot 8 Kbytes van SRAM met HW-pariteit het controleren
●CRC berekeningseenheid
●Het terugstellen en energiebeheer
– Voltagewaaier: 2.4 V aan 3,6 V
– Macht-op/Macht onderaan het terugstellen (POR/PDR)
– Lage machtswijzen: Slaap, Einde, Reserve
●Klokbeheer
– 4 tot 32 Mhz-kristaloscillator
– 32 kHzoscillator voor RTC met kaliberbepaling
– Interne 8 Mhz RC met de optie van x6 PLL
– Interne 40 kHzrc oscillator
●Tot 55 snelle I/Os
– Iedereen mappable op extern onderbreekt vectoren
– Tot 36 I/Os met het verdraagzame vermogen van 5 V
●het controlemechanisme van 5 kanaaldma
●1 x 12 beetje, 1,0 µs ADC (tot 16 kanalen)
– Omzettingswaaier: 0 tot 3,6 V
– Afzonderlijke analoge levering van 2,4 tot 3,6 V
●Tot 10 tijdopnemers
– Één tijdopnemer met 16 bits van de 7 kanaal vooruit:gaan-controle voor 6 kanalenpwm output, met deadtimegeneratie en noodsituatieeinde
– Één tijdopnemer met 16 bits, met maximaal 4 IC/OC, bruikbaar voor de controle van IRL het decoderen
– Één tijdopnemer met 16 bits, met 2 IC/OC, 1 einde van OCN, deadtime van de generatie en van de noodsituatie
– Twee tijdopnemers met 16 bits, elk met IC/OC en OCN, deadtime generatie, noodsituatieeinde en modulatorpoort voor de controle van IRL
– Één tijdopnemer met 16 bits met 1 IC/OC
– Één basistijdopnemer met 16 bits
– Onafhankelijke en systeemwatchdog-timers
– SysTick-tijdopnemer: 24 beetje downcounter
●Kalender RTC met alarm en periodieke activering van Einde/Reserve
●Communicatie interfaces
– Tot twee I2C-interfaces: één ondersteunende Snelle Wijze plus (1 Mbit/s) met 20 mA huidige gootsteen
– Tot twee USARTs ondersteunend hoofd synchrone SPI en modemcontrole; met autobaudrateopsporing
– Tot twee SPIs (18 Mbit/s) met 4 tot 16 programmeerbaar beetjekader
●De periodieke draad zuivert (SWD)
