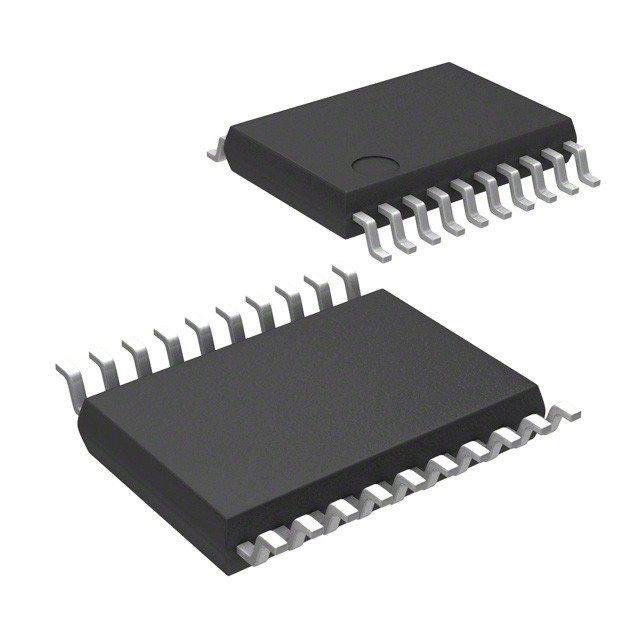

De oppervlakte zet MCU-Microcontroller Eenheid 16MHz 20TSSOP STM8S003F3P6TR op
| Merknaam | STMicroelectronics |
|---|---|
| Modelnummer | STM8S003F3P6TR |
| Min. bestelaantal | 1 |
| Prijs | Based on current price |
| Verpakking Details | antistatische zak & kartondoos |
| Levertijd | 3-5 het werkdagen |
| Betalingscondities | T/T |
| Levering vermogen | in voorraad |
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Kernbewerker | STM8 | Kerngrootte | met 8 bits |
|---|---|---|---|
| Snelheid | 16MHz | Connectiviteit | I ² C, IrDA, LINbus, SPI, UART/USART |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT | Aantal van I/O | 16 |
| De Grootte van het programmageheugen | 8KB (8K x 8) | Het Type van programmageheugen | FLITS |
| EEPROM-Grootte | 128 x 8 | RAM Size | 1K x 8 |
| Voltage - Levering (Vcc/Vdd) | 2.95V ~ 5.5V | Gegevensconvertors | A/D 5x10b |
| Oscillatortype | Intern | Werkende Temperatuur | -40°C ~ 85°C (Ta) |
| Opzettend Type | De oppervlakte zet op | Pakket/Geval | 20-TSSOP (0,173“, 4.40mm Breedte) |
| Het Pakket van het leveranciersapparaat | 20-TSSOP | ||
| Markeren | De oppervlakte zet MCU-Microcontroller Eenheid op,MCU-Microcontroller Eenheid 16MHz,STM8S003F3P6TR |
||
Productomschrijving
STM8S003F3P6TR 8KB FLITS DE MET 8 BITS 20TSSOP STMICROELECTRONICS VAN IC MCU
Productdetails
Beschrijving
STM8S003F3-microcontrollers met 8 bits van de waardelijn bieden 8 Kbytes van het geheugen van het Flitsprogramma, plus geïntegreerde ware gegevens EEPROM aan. Zij worden bedoeld als apparaten met geringe dichtheid in het STM8S-microcontroller familiereferentiehandboek (RM0016). TheSTM8S003F3/K3 leveren de apparaten van de waardelijn de volgende voordelen op: prestaties, robuustheid en lagere systeemkosten. De de apparatenprestaties en robuustheid worden gegarandeerd bij ware gegevens EEPROM ondersteunend tot 100000 schrijven/wissen cycli, geavanceerde die kern en randapparatuur in een staat-van-de-arttechnology bij 16 Mhz-klokfrequentie worden gemaakt, robuuste I/Os, onafhankelijke waakhonden met separateclockbron, en een klokveiligheidssysteem.
Eigenschappen
16 Mhz geavanceerde STM8-kern met de architectuur van Harvard en 3 stadiumpijpleiding
Uitgebreide instructiereeks
Programmageheugen: 8 kbyteflashgeheugen; gegevensbehoud 20 jaar bij 55 °C na 100 cycli
Gegevensgeheugen: 128 bytes ware gegevens EEPROM; de duurzaamheid tot 100 k schrijft/wist cycli
Geavanceerde controletijdopnemer: met 16 bits, 4 CAPCOM-kanalen, 3 bijkomende output, dood-tijdtoevoeging en flexibele synchronisatie
Toepassing
De Elektronika van de consument
Computers & Computerrandapparatuur
Ingebedde Ontwerp & Ontwikkeling
Nut
Specificaties
| Attributen | Kenmerkwaarde |
|---|---|
| Fabrikant | STMicroelectronics |
| Productcategorie | Microcontrollers |
| Reeks | STM8S |
| Verpakking | Band & Spoel (RT) |
| Eenheid-gewicht | 0,006737 oz |
| Steun-stijl | SMD/SMT |
| Pakket-geval | 20-TSSOP (0,173“, 4.40mm Breedte) |
| In werking stellen-temperatuur | -40°C ~ 85°C (Ta) |
| Leverancier-apparaat-pakket | 20-TSSOP |
| Aantal-van-I-o | 16 I/O |
| Snelheid | 16MHz |
| EEPROM-grootte | 128 x 8 |
| Kern-bewerker | STM8 |
| RAM-grootte | 1K x 8 |
| Programmageheugen | FLITS |
| Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
| Connectiviteit | I2C, IrDA, LIN, SPI, UART/USART |
| Voltage-levering-Vcc-Vdd | 2.95 V ~ 5,5 V |
| Kern-grootte | met 8 bits |
| Programma-geheugen-grootte | 8KB (8K x 8) |
| Gegeven-convertors | A/D 5x10b |
| Oscillator-type | Intern |
| Maximum Werkende Temperatuur | + 85 C |
| Werkende temperatuurwaaier | - 40 C |
| In werking stellen-levering-voltage | 2.95 V aan 5,5 V |
| Interface-type | I2C SPI UART |
| Kern | STM8 |
| Bewerker-reeksen | STM8S |
| Gegeven-bus-breedte | met 8 bits |
| Levering-voltage-maximum | 5.5 V |
| Levering-voltage-Min | 2.95 V |
| Pakket-geval | Tssop-20 |
| Maximum-klok-frequentie | 16 Mhz |
| Aantal-van-ADC-kanalen | 5 ADC Kanalen |
| Gegeven-RAM-grootte | 1 kB |
| Gegeven-ROM-grootte | 128 B |
| Aantal-van-tijdopnemer-tellers | 3 tijdopnemer |
| ADC-resolutie | 10 beetje |
| Gegeven-RAM-type | RAM |
| Gegeven-ROM-type | EEPROM |
Functionele compatibele component
Vorm, Pakket, Functionele compatibele component
| Fabrikant Part # | Beschrijving | Fabrikant | Vergelijk |
| STM8S003F3P6 Microcontrollers en Bewerkers |
De lijn MCU met 8 bits met 8 Kbytesflits, 16 Mhz van de heersende stromingswaarde van cpu, geïntegreerde EEPROM | STMicroelectronics | STM8S003F3P6TR versus STM8S003F3P6 |
Beschrijvingen
Microcontroller van STM8 STM8S 16MHz 8KB (8K x 8) FLITS de met 8 bits 20-TSSOP van IC
Microcontrollers met 8 bits - van de de Waardelijn 8kB van MCU MCU Flits de met 8 bits 16MHz EE
