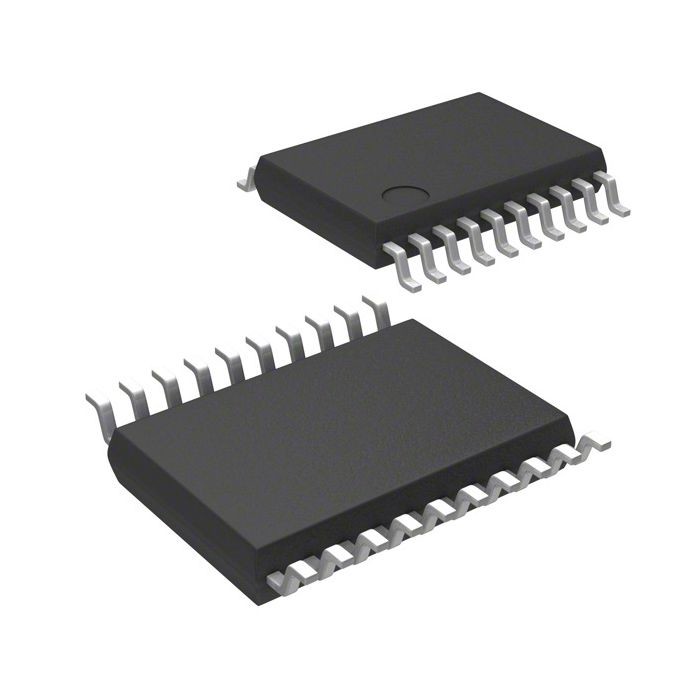

Interne MCU-Microcontroller Eenheidsstm8s003f3p6 8KB FLITS met 8 bits 20TSSOP

STM8S003F3P6 beschrijving

STM8S003F3P6 is microcontroller met 8 bits van de waardelijn met 8 Kbytes van het geheugen en een ingebouwd waar gegeven EEPROM van het Flitsprogramma. STM8S003F3-microcontrollers met 8 bits van de waardelijn hebben 8 Kbytes van het geheugen en een ingebouwd waar gegeven EEPROM van het Flitsprogramma. In het STM8S-microcontroller handboek van de familieverwijzing, worden zij bedoeld als apparaten met geringe dichtheid (RM0016). De STM8S003F3-apparaten van de waardelijn bieden de volgende voordelen aan: hoge prestaties, ruwheid, en goedkope systeemkosten. De ware gegevens EEPROM met maximaal 100000 schrijven/wissen cycli, geavanceerde die kern en randapparatuur in scherp-randtechnologie bij 16 Mhz-klokfrequentie worden veroorzaakt, duurzame I/Os, onafhankelijke waakhonden met afzonderlijke klokbronnen, en een klokveiligheidsmechanisme verzekert apparatenprestaties en veerkracht.

STM8S003F3P6 eigenschappen

Kern
• 16 Mhz geavanceerde STM8-kern met de architectuur van Harvard en 3 stadiumpijpleiding
• Uitgebreide instructiereeks
Geheugen
• Programmageheugen: 8 kbyteflashgeheugen; gegevensbehoud 20 jaar bij 55 °C na 100 cycli
• RAM: 1 kbyte
• Gegevensgeheugen: 128 bytes ware gegevens EEPROM; de duurzaamheid tot 100 k schrijft/wist cycli
Klok, het terugstellen en leveringsbeheer
• 2.95 V aan het werkende voltage van 5,5 V
• Flexibele klokcontrole, 4 hoofdklokbronnen
- Low-power oscillator van de kristalresonator
- De externe klok voerde Interne, gebruiker-trimmable 16 Mhz RC in
- Interne low-power 128 kHz RC
• Klokveiligheidssysteem met klokmonitor
• Energiebeheer
- Low-power wijzen (wachttijd, actief-halt, halt)
- Schakel individueel randklokken uit
- Permanent actief, laag-consumptie
macht-op en macht-versla het terugstellen
Onderbreek beheer
• Genesteld onderbreek controlemechanisme met 32 onderbreekt
• Tot externe 27 onderbreken op 6 vectoren

Communicatie interfaces
• UART met klokoutput voor synchrone verrichting, Smartcard, IrDA, de hoofdwijze van LIN
• SPI-interface tot 8 Mbit/s
• I2C interface tot 400 Kbit/s
Analogon aan digitale convertor (ADC)
• 10 beetje ADC, + 1 LSB ADC met maximaal 5 gemultiplexte kanalen, aftastenwijze en analoge waakhond
I/Os
• Tot 28 I/Os op een 32 speldpakket met inbegrip van 21 hoog-gootsteenoutput
• Hoogst robuust I/O ontwerp, immuun tegen huidige injectie
Ontwikkelingssteun
• De ingebedde module van de enig-draadinterface (ZWEM) voor snelle op-spaander programmering en het nonintrusive zuiveren
Tijdopnemers
• Geavanceerde controletijdopnemer: met 16 bits, 4 CAPCOM-kanalen, 3 bijkomende output, dood-tijdtoevoeging en flexibele synchronisatie
• algemeen doeltijdopnemer met 16 bits, met 3 CAPCOM-kanalen (IC, OC of PWM)
• basistijdopnemer met 8 bits met prescaler met 8 bits
• Autoactiveringstijdopnemer
• Venster en onafhankelijke watchdog-timers

STM8S003F3P6 toepassingen

Motorcontrole
Batterijbeheer
Voedingen en energiebeheer.
