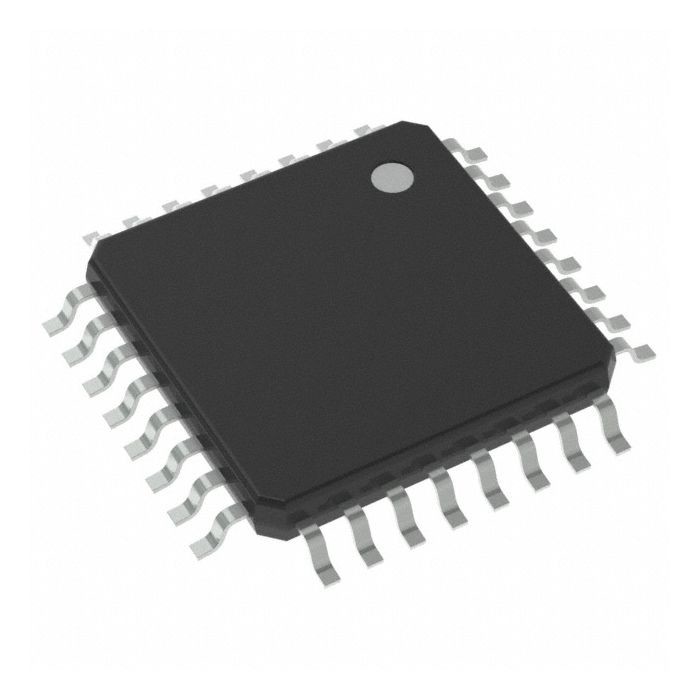

van 16MHz MCU de Enige 16KB FLITS met 8 bits Van geïntegreerde schakelingen van atmega16u2-Au

Overzicht

ATmega8U2/16U2/32U2 is low-power CMOS microcontroller met 8 bits die op de AVR verbeterde RISC-architectuur wordt gebaseerd. Door krachtige instructies in één enkele klokcyclus uit te voeren, bereikt ATmega8U2/16U2/32U2 producties naderend 1 MIPS die per Mhz de systeemontwerper toestaan om machtsconsumptie tegenover verwerkingssnelheid te optimaliseren.

Eigenschappen

• Hoge Prestaties, Lage Machtsavr® Microcontroller met 8 bits
• Geavanceerde RISC-Architectuur
– 125 Krachtige Instructies – de Meeste Enige Uitvoering van de Klokcyclus
– 32 x 8 Algemeen Doel Werkende Registers
– Volledig Statische Verrichting
– Tot 16 MIPS Productie bij 16 Mhz
• Niet-vluchtig Programma en Gegevensgeheugen
– 8K/16K/32K-Bytes van in-Systeem zelf-Programmeerbare Flits
– 512/512/1024 EEPROM
– 512/512/1024 Intern SRAM
– Schrijf/wis Cycli: 10.000 Flits 100.000 EEPROM
– Gegevensbehoud: 20 jaar bij 85  C 100 jaar bij 25OC (1)
– De facultatieve Sectie van de Laarscode met Onafhankelijke Slotbeetjes
In-systeem Programmering door het Programma van de op-spaanderlaars na het terugstellen wordt hardware-geactiveerd dat
Waar belezen-terwijl-schrijf Verrichting
– Programmeringsslot voor Softwareveiligheid
• USB 2,0 de Module van het volledig-Snelheidsapparaat met Interrupt bij de Overdrachtvoltooiing
– Leeft volledig omwenteling 2,0 van de Universal serial busspecificatie na
– 48 Mhz PLL voor de Verrichting van de volledig-Snelheidsbus: gegevensoverdrachtssnelheden bij 12 Mbit/s
– Volledig onafhankelijke 176 bytes USB DPRAM voor de toewijzing van het eindpuntgeheugen
– Eindpunt 0 voor Controleoverdrachten: van 8 tot 64 bytes
– 4 Programmeerbare Eindpunten:
IN of uit Richtingen
De massa, onderbreekt en IsochronousTransfers
Programmeerbare maximumpakketgrootte van 8 tot 64 bytes
Programmeerbare enige of dubbele buffer
– Schort op/hervat onderbreekt
– Microcontroller het terugstellen op USB-het Busterugstellen zonder maakt los
– USB-Busscheiding op Microcontroller Verzoek
• Randeigenschappen
– Één Tijdopnemer met 8 bits/de Tellers met Afzonderlijke Prescaler en vergelijken Wijze (twee PWM-kanalen met 8 bits)
– Één Tijdopnemer met 16 bits/Tegen met Afzonderlijke Prescaler, vergelijkt en vangt Wijze (drie PWM-kanalen met 8 bits)
– USART met de hoofd slechts wijze van SPI en hardwaredatatransportbesturing (RTS/CTS)
– Meester/Slaven de Periodieke Interface van SPI
– Programmeerbare Watchdog-timer met Afzonderlijke op-Spaanderoscillator
– Op-spaander Analoge Comparateur
– Onderbreek en Activering op Pin Change
• Op Chip Debug Interface (debugWIRE)
• Speciale Microcontroller Eigenschappen
– Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing
– Interne Gekalibreerde Oscillator
– Extern en Intern onderbreek Bronnen
– Vijf Slaapwijzen: Nutteloos, macht-behalve, macht-versla, Reserve, en Uitgebreide Reserve
• I/O en Pakketten
– 22 Programmeerbare I/O Lijnen
De pakketten – van QFN32 (5x5mm)/TQFP32-
• Werkende Voltages
– 2,7 - 5.5V
• Werkende temperatuur
– Industrieel (- 40°C aan +85°C)
• Maximumfrequentie
– 8 Mhz bij 2.7V - Industriële waaier
– 16 Mhz bij 4.5V - Industriële waaier
Nota: 1. Zie „Gegevensbehoud“ op pagina6for details.
