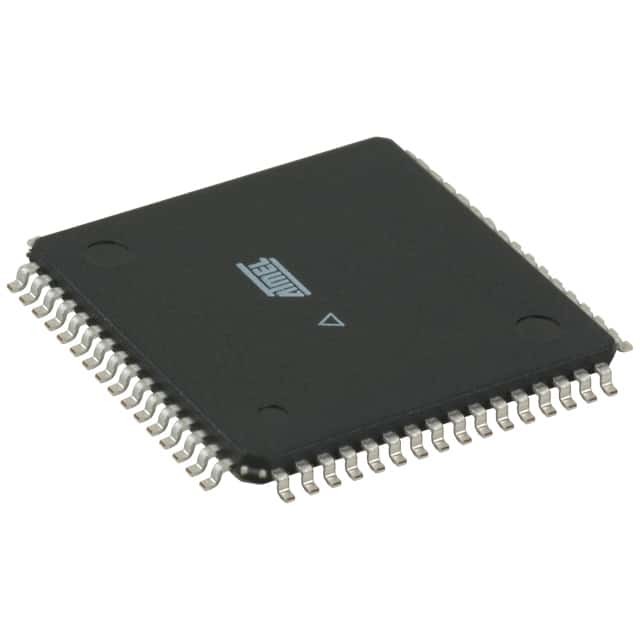

128KB-FLITSmcu Microcontroller Technologie de met 8 bits van de Eenheidsatmega128-16au 64TQFP Microchip

Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xKernbewerker | AVR | Kerngrootte | met 8 bits |
---|---|---|---|
Snelheid | 16MHz | Connectiviteit | EBI/EMI, I ² C, SPI, UART/USART |
Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT | Aantal van I/O | 53 |
De Grootte van het programmageheugen | 128KB (64K x 16) | Het Type van programmageheugen | FLITS |
EEPROM-Grootte | 4K x 8 | RAM Size | 4K x 8 |
Voltage - Levering (Vcc/Vdd) | 4.5V ~ 5.5V | Gegevensconvertors | A/D 8x10b |
Oscillatortype | Intern | Werkende Temperatuur | -40°C ~ 85°C (Ta) |
Opzettend Type | De oppervlakte zet op | Pakket/Geval | 64-TQFP |
Het Pakket van het leveranciersapparaat | 64-TQFP (14x14) | ||
Markeren | MCU-Microcontroller Eenheid met 8 bits,Microcontroller van 128KB MCU Eenheid,ATMEGA128-16AU |
ATMEGA128-16AU Technologie de met 8 bits van de de FLITS64tqfp Microchip van IC MCU 128KB
Productdetails
Beschrijving
ATMEGA128-16AU is krachtig, low-power AVR op RISC-Gebaseerde combineert Microcontroller met 8 bits 4kb EEPROM, kanaliseren 8 10 beetjea/d convertor en een JTAG-interface voor op-spaander het zuiveren. Het apparaat steunt productie van 16 MIPS bij 16MHz en werkt tussen 4,5 aan 5.5V. Door instructies in één enkele klokcyclus uit te voeren, bereikt het apparaat producties die 1 MIPS per Mhz naderen, machtsconsumptie in evenwicht brengen en snelheid verwerken.
Eigenschappen
Krachtige, Low-power Microcontroller AVR® met 8 bits
Geavanceerde RISC-Architectuur
De hoge Segmenten van het Duurzaamheids Niet-vluchtige Geheugen
De Steun van de QTouch®bibliotheek
Van JTAG (IEEE Volgzaam Standard 1149,1) de Interface
Macht-op het Terugstellen en de Programmeerbare Brown-out Opsporing
Interne Gekalibreerde RC-Oscillator
Extern en Intern onderbreek Bronnen
De nutteloos, ADC Lawaaivermindering, macht-behalve, macht-verslaat, Reserve en Uitgebreide Reserveslaapwijzen
Frequentie van de software de Verkiesbare Klok
ATmega103 Compatibiliteitsmodus door een Zekering wordt geselecteerd die
Globaal trek onbruikbaar maken uit
0 aan 16MHz-Snelheidsrang
Toepassing
Energiebeheer, Mededelingen & Voorzien van een netwerk, de Elektronika Van de consument
Specificaties
Attributen | Kenmerkwaarde |
---|---|
Fabrikant | Microchiptechnologie |
Productcategorie | Microcontrollers |
Reeks | AVR® ATmega |
Product | MCU |
Verpakking | Tray Alternate Packaging |
Eenheid-gewicht | 0,012720 oz |
Steun-stijl | SMD/SMT |
Handelsnaam | ATMEGA |
Pakket-geval | 64-TQFP |
In werking stellen-temperatuur | -40°C ~ 85°C (Ta) |
Leverancier-apparaat-pakket | 64-TQFP (14x14) |
Aantal-van-I-o | 53 I/O |
Snelheid | 16MHz |
EEPROM-grootte | 4K x 8 |
Kern-bewerker | AVR |
RAM-grootte | 4K x 8 |
Programmageheugen | FLITS |
Randapparatuur | Brown-out ontdekt/Teruggesteld, POR, PWM, WDT |
Connectiviteit | EBI/EMI, I2C, SPI, UART/USART |
Voltage-levering-Vcc-Vdd | 4.5 V ~ 5,5 V |
Kern-grootte | met 8 bits |
Programma-geheugen-grootte | 128KB (64K x 16) |
Gegeven-convertors | A/D 8x10b |
Oscillator-type | Intern |
Maximum Werkende Temperatuur | + 85 C |
Werkende temperatuurwaaier | - 40 C |
In werking stellen-levering-voltage | 4.5 V aan 5,5 V |
Interface-type | I2C JTAG SPI USART |
Kern | AVR |
Bewerker-reeksen | ATmega |
Gegeven-bus-breedte | met 8 bits |
Levering-voltage-maximum | 5.5 V |
Levering-voltage-Min | 4.5 V |
Pakket-geval | Tqfp-64 |
Maximum-klok-frequentie | 16 Mhz |
Analoge Voeding | 2.7 V aan 5,5 V |
Aantal-van-ADC-kanalen | 8 kanaal |
Input-output | 53 I/O |
Gegeven-RAM-grootte | 4 kB |
Gegeven-ROM-grootte | 4 kB |
I-o-voltage | 2.7 V aan 5,5 V |
Aantal-van-tijdopnemer-tellers | 4 tijdopnemer |
Watchdog-timers | Watchdog-timer |
ADC-resolutie | 10 beetje |
Gegeven-RAM-type | SRAM |
Gegeven-ROM-type | EEPROM |
DAC-resolutie | - |
Functionele compatibele component
Vorm, Pakket, Functionele compatibele component
Fabrikant Part # | Beschrijving | Fabrikant | Vergelijk |
ATMEGA1281V-8AU Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA1281V-8AU |
ATMEGA1281-16AU Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA1281-16AU |
ATMEGA128L-8AU Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA128L-8AU |
ATMEGA64L-8AU Microcontrollers en Bewerkers |
64KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA64L-8AU |
Atmega128a-Au Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus atmega128a-Au |
Atmega64a-Au Microcontrollers en Bewerkers |
64KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus atmega64a-Au |
ATMEGA128-16AUR Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA128-16AUR |
Atmega128a-AUR Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus atmega128a-AUR |
ATMEGA64-16AU Microcontrollers en Bewerkers |
64KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA64-16AU |
ATMEGA128-16AU Microcontrollers en Bewerkers |
128KB FLITS DE MET 8 BITS 64TQFP VAN IC MCU | Microchip Technology Inc | ATMEGA128-16AU versus ATMEGA128-16AU |
