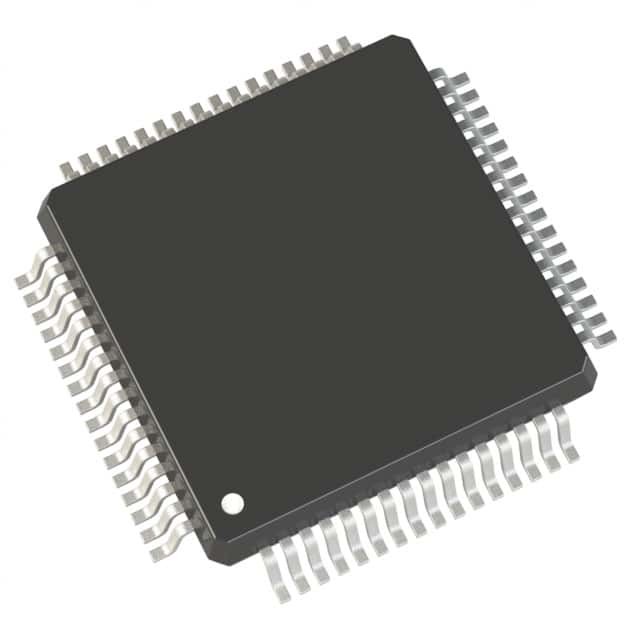

Programmeerbare Omschakelaarsmicrocontroller IC Multifunctionele STM32F091RCT6

Beschrijving

STM32F091xB/xC-microcontrollers hebben een krachtige RISC kern met 32 bits van ARM® cortex®-M0 die bij maximaal 48 Mhz, hoge snelheid ingebedde opslag (tot 256 Kbytes van Flashgeheugen en 32 Kbytes van SRAM), en een brede waaier van promotierandapparatuur en I/Os werkt. De standaard communicatie interfaces (twee I2Cs, twee SPIs/één I2S, één HDMI-CEG, en tot acht USARTs) worden verstrekt, evenals KAN men, één 12 beetje ADC, één 12 beetje DAC met twee kanalen, zeven tijdopnemers met 16 bits, één tijdopnemer met 32 bits, en een vooruit:gaan-controlepwm tijdopnemer.

STM32F091xB/xC-microcontrollers werken in -40 tot +85 °C en -40 tot +105 °C temperatuurwaaiers, met een voeding die zich van 2,0 tot 3,6 V. uitstrekken. Een diverse waaier van macht-bewarende montages laat de ontwikkeling van low-power toepassingen toe.

STM32F091xB/xC-microcontrollers zijn beschikbaar in zeven verschillende pakketten die zich van 48 uitstrekken tot 100 spelden, met een op verzoek beschikbare matrijzenvorm. De verschillende reeksen randapparatuur zijn inbegrepen afhankelijk van het apparaat.

Deze kenmerken maken tot STM32F091xB/xC-microcontrollers geschikt voor een brede waaier van toepassingen, met inbegrip van toepassingscontrole en gebruikersinterface, handbediende apparaten, A/V-ontvangers en digitale TV, PC-randapparatuur, gokken en GPS-platforms, industriële toepassingen, PLCs, omschakelaars, printers, scanners, alarmsystemen, videointercoms, en HVACs.

Eigenschappen

• Kern: ARM® cortex®-M0 met 32 bits cpu, frequentie tot 48 Mhz
• Geheugen
– 128 tot 256 Kbytes van Flashgeheugen
– 32 Kbytes van SRAM met HW-pariteit
• CRC berekeningseenheid
• Het terugstellen en energiebeheer
– Digitale & I/Os-levering: VDD = 2,0 V AAN 3,6 V
– Analoge levering: VDDA = VDD AAN 3,6 V
– Macht-op/Macht onderaan het terugstellen (POR/PDR)
– Programmeerbare voltagedetector (PVD)
– Lage machtswijzen: Slaap, Einde, Reserve
– VBAT-levering voor RTC en reserveregisters
• Klokbeheer
– 4 tot 32 Mhz-kristaloscillator
– 32 kHzoscillator voor RTC met kaliberbepaling
– Interne 8 Mhz RC met de optie van x6 PLL
– Interne 40 kHzrc oscillator
– Interne 48 Mhz-oscillator met het automatische in orde maken gebaseerd op Ext.-synchronisatie
• Tot 88 snelle I/Os
– Iedereen mappable op extern onderbreekt vectoren
– Tot 69 I/Os met 5V-verdraagzaam vermogen en 19 met onafhankelijke levering VDDIO2
• het controlemechanisme van 12 kanaaldma
• Één 12 beetje, 1,0 µs ADC (tot 16 kanalen)
– Omzettingswaaier: 0 tot 3,6 V
– Afzonderlijke analoge levering: 2.4 V aan 3,6 V
• Één 12 beetjed/a convertor (met 2 kanalen)
• Twee snelle low-power analoge comparateurs met programmeerbare input en output
• Tot 24 capacitieve ontdekkende kanalen voor touchkey, lineaire en roterende aanrakingssensoren
• Kalender RTC met alarm en periodieke activering van Einde/Reserve
• 12 tijdopnemers
– Één vooruit:gaan-controletijdopnemer met 16 bits voor 6 kanaalpwm output
– Één tijdopnemers met 32 bits en zeven met 16 bits, met maximaal 4 IC/OC, OCN, bruikbaar voor de controle van IRL het decoderen of DAC-controle
– Onafhankelijke en systeemwatchdog-timers
– SysTick-tijdopnemer
• Communicatie interfaces
– Twee I2C-interfaces ondersteunend Snelle Wijze plus (1 Mbit/s) met 20 mA huidige gootsteen, het één steunen SMBus/PMBus en activering
– Tot acht USARTs ondersteunend hoofd synchrone SPI en modemcontrole, drie met ISO7816-interface, LIN, IrDA, autobaudrateopsporing en activeringseigenschap
– Twee SPIs (18 Mbit/s) met 4 tot 16 programmeerbare beetjekaders, en met I2S-gemultiplexte interface
– KAN omzetten
• HDMI-de activering van CEG op kopbalontvangst
• De periodieke draad zuivert (SWD)
• 96 beetjeunieke id
• Alle pakketten ECOPACK®2
