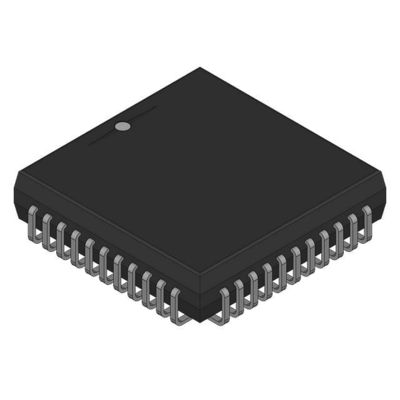

AT80C32X2-SLSUL IC MCU 8BIT ROMLESS 44PLCC Atmel

Beschrijving

TS80C52X2 is een high-performance CMOS ROM, OTP, EPROM en ROMless versie van de 80C51 CMOS single chip 8-bit microcontroller.
De TS80C52X2 behoudt alle kenmerken van de 80C51 met uitgebreide ROM/EPROM capaciteit (8 Kbyte), 256 bytes intern RAM, een 6-bron, 4-niveau onderbrekingssysteem,een on-chip oscillator en drie timer/tellers.
Bovendien heeft de TS80C52X2 een dubbele gegevenspointer, een veelzijdiger serie kanaal dat multiprocessorcommunicatie (EUART) vergemakkelijkt en een X2-snelheidsverbeteringsmechanisme.
Het volledig statische ontwerp van de TS80C52X2 maakt het mogelijk om het stroomverbruik van het systeem te verminderen door de klokfrequentie tot elke waarde te verlagen, zelfs DC, zonder dat er gegevens verloren gaan.
De TS80C52X2 heeft 2 door de software te selecteren modi van verminderde activiteit voor verdere vermindering van het stroomverbruik.De seriepoort en het onderbrekingssysteem werken nog steeds.. In de uitstallingsmodus wordt het geheugen opgeslagen en alle andere functies zijn niet werkzaam.

Kenmerken

• 80C52 Compatibel
8051 Pin en instructie compatibel
4 8-bits I/O-poorten
3 16-bits Timer/Teller
256 Bytes Scratchpad RAM
• Architectuur van hogesnelheden
• 40 MHz bij 5V, 30 MHz bij 3V
• X2 Verbetering van de snelheid (6 uur/machinecyclus)
️ 30 MHz bij 5V, 20 MHz bij 3V (gelijkwaardig aan 60 MHz bij 5V, 40 MHz bij 3V)
• Dual Data Pointer
• On-chip ROM/EPROM (8Kbytes)
• Programmeerbare tijdsberekening en op/af timer/teller 2
• Asynchrone poortherstel
• Interrupt Structure met
6 Onderbroken bronnen
– 4 Level Priority Interrupt System
• Full Duplex Verbeterde UART
¢ Het opsporen van framingfouten
Automatische adresherkenning
• lage EMI (inhibitor van ALE)
• Energiebeheermodi
– Idle Mode
– Power-down Mode
️ Afsluitflag
• Once Mode (On-chip emulatie)
• Stroomvoorziening: 4,5 - 5,5 V, 2,7 - 5,5 V
• Temperatuurbereik: commercieel (0 tot 70 °C) en industrieel (-40 tot 85 °C)
• Pakketten: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 voetafdruk)
