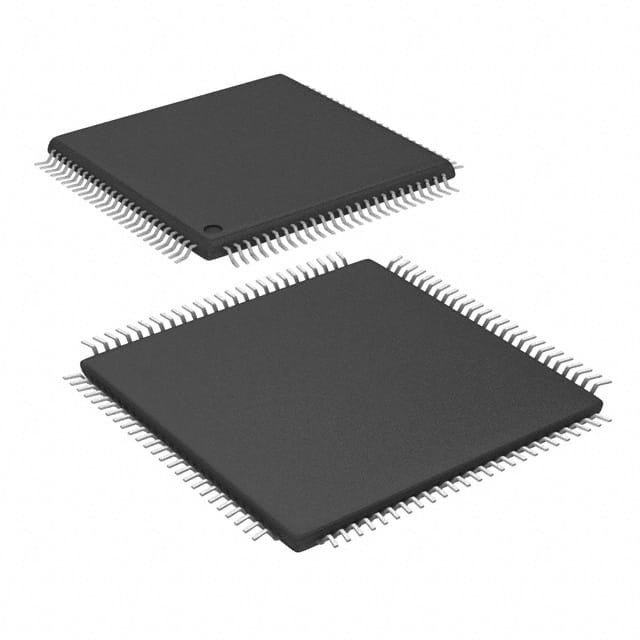

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Microchip technologie

Overzicht van het apparaat

Dit document bevat apparaatspecifieke informatie voor PIC32MX1XX/2XX/5XX 64/100-pin-apparaten.

Werkomstandigheden

• 2,3 V tot 3,6 V, -40 °C tot +105 °C (DC tot 40 MHz),
-40 °C tot +85 °C (DC tot 50 MHz)

Kern: 50 MHz/83 DMIPS MIPS32® M4K®

• MIPS16e®-modus voor tot 40% kleinere code
• Code-efficiënte architectuur (C en Assembly)
• Vermenigvuldiging van eencyclus (MAC) 32x16 en tweecyclus 32x32

Clockmanagement

• 0,9% interne oscillator
• Programmeerbare PLL's en oscillatorklokbronnen
• Foutbeveiligde klokmonitor (FSCM)
• Onafhankelijke wachthondstimer
• Snel ontwaken en starten

Energiebeheer

• Low-power management modes (slaap- en idle)
• Geïntegreerde Power-on Reset, Brown-out Reset en High

Voltage detecteren

• 0,5 mA/MHz dynamische stroom (typisch)
• 44 μA IPD-stroom (typisch)

Audio/Graphics/Touch HMI-functies

• Externe grafische interface met tot 34 PMP-pins
• Audio-gegevenscommunicatie: I2S, LJ, RJ, USB
• Interface voor het bedienen van geluidsgegevens: SPI en I2C
• Meesterklok voor geluidsgegevens:
- Generatie van fractionele klokfrequenties
- Kan worden gesynchroniseerd met USB-klok
- Kan in runtime worden afgestemd.
• CTMU (charge time measurement unit):
- Ondersteunt mTouch® capacitive touch sensing
- Biedt hoge resolutie tijdmeting (1 ns)

Geavanceerde analoge functies

• ADC-module:
- 10-bit 1 Msps-snelheid met één Sample and Hold (S&H)
- Tot 48 analoge ingangen
- Kan in slaapstand werken
• Flexible en onafhankelijke ADC-aanschakelbronnen
• Temperatuurmeting op de chip
• Vergelijkende gegevens:
- Drie dubbel-invoer Comparator modules
- Programmeerbare referentie met 32 spanningspunten

Timers/Output Compare/Input Capture

• Vijf algemene tijders:
- Vijf 16-bits en tot twee 32-bits Timers/Tellers
• Vijf Output Compare (OC) -modules
• Vijf Input Capture (IC) -modules
• Peripheral Pin Select (PPS) om functie opnieuw in kaart te brengen
• Real-Time Clock and Calendar (RTCC) -module

Communicatie-interfaces

• USB 2.0-compatibele Full-speed OTG-controller
• maximaal vijf UART-modules (12,5 Mbps):
- LIN 1.2 protocollen en IrDA® ondersteuning
• Vier 4-draad SPI-modules (25 Mbps)
• Twee I2C-modules (tot 1 Mbaud) met SMBus-ondersteuning
• PPS om functieherverdeling mogelijk te maken
• Parallel Master Port (PMP) met dubbele lees-/schrijfbuffers
• Controller Area Network (CAN) 2.0B Compatibel met DeviceNetTM-adresseringsondersteuning

Direct geheugen (DMA)

• Vier kanalen hardware DMA met automatische gegevensgrootte detectie
• 32-bits programmeerbare cyclische redundantiecontrole (CRC)
• Twee extra kanalen voor USB
• Twee extra kanalen gewijd aan CAN

Invoer/Uitvoer

• 10 mA of 15 mA bron/zink voor standaard VOH/VOL en tot 22 mA voor niet-standaard VOH1
• 5V-tolerante pinnen
• Selecteerbare open afvoer, op- en afvoer
• Externe onderbrekingen op alle I/O-pins

Kwalificatie en klasse B-steun

• AEC-Q100 REVG (klasse 2 -40 °C tot +105 °C)
• Klasse B Veiligheidsbibliotheek, IEC 60730

Ondersteuning voor de ontwikkeling van debuggers

• In-circuit en in-applicatie programmering
• 4-draad MIPS® Verbeterde JTAG-interface
• Onbeperkt programma en zes complexe data breakuppoints
• IEEE 1149.2-compatibele (JTAG) grensscan
