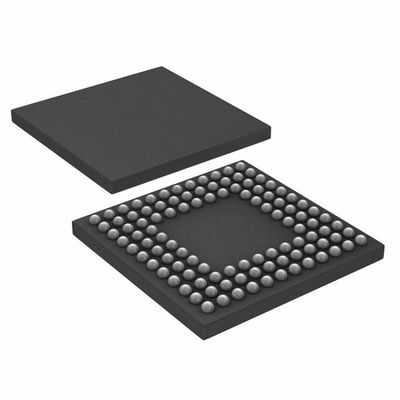

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA Texas Instruments

[Luminary Micro, Inc.]

Architectonisch overzicht

De Luminary Micro Stellaris®-familie van microcontrollers – de eerste ARM® CortexTM-M3-gebaseerde controllers – biedt hoogwaardige 32-bit computing voor kostensensitieve ingebedde microcontrollertoepassingen.Deze baanbrekende onderdelen bieden klanten 32-bits prestaties tegen een prijs die gelijk is aan oudere 8- en 16-bits apparaten, allemaal in een pakket met een kleine voetafdruk.

Productkenmerken

De microcontroller LM3S6965 bevat de volgende productkenmerken:
■ 32-bits RISC-prestaties
32 bit ARM® CortexTM-M3 v7M-architectuur geoptimaliseerd voor kleine footprint
toepassingen
¢ System timer (SysT ick), die een eenvoudige, 24-bit clear-on-write, decrementering,
een wrap-on-zero-teller met een flexibel regelmechanisme
¢ Thumb®-compatibele thumb-2-instructiesetprocessorkern voor hoge code dichtheid
50 MHz-operatie
¢ Hardwaredevisie en enkelvoudige vermenigvuldiging
 Geïntegreerde geneste vectorinterruptcontroller (NVIC) die deterministische onderbreking biedt
verwerking
38 onderbrekingen met acht prioriteitsniveaus
- geheugenbeschermingseenheid (MPU), die een bevoorrechte modus biedt voor beschermd besturingssysteem
functionaliteit
¢ Niet-uitgelijnd gegevenstoegang, waardoor gegevens efficiënt in het geheugen kunnen worden ingepakt
¢ Atomic bit manipulation (bit-banding), waardoor maximaal geheugen benut wordt
en gestroomlijnd perifere besturing
■ Intern geheugen
¢ 256 KB flash met een enkele cyclus
• Gebruiker-beheerde flashblokbescherming op basis van een 2-KB-blok
• Gebruikersbeheerde flashdataprogrammering
• door de gebruiker gedefinieerd en beheerd flitsbeschermingsblok
- 64 KB SRAM voor een enkele cyclus
■ Timers voor algemeen gebruik
- Vier General-Purpose Timer Modules (GPTM), elk met twee 16-bit timers.
Elke GPTM kan worden geconfigureerd om onafhankelijk te werken:
• Als een enkele 32-bits timer
• Als één 32-bits Real-Time Clock (RTC) voor het vastleggen van gebeurtenissen
• Voor pulsbreedte-modulatie (PWM)
• Om analog-digitale omschakeling te starten
32 bit Timer modus
• Programmeerbare eenschot-timer
• Programmeerbare periodieke timer
• Real-Time Clock wanneer een externe 32.768-KHz-klok als ingang wordt gebruikt
• Gebruikersactivering in periodieke en eenmalige modus wanneer de controller de
CPU-stopflag tijdens de debugging
• ADC-gebeurtenis trigger

• Algemene timerfunctie met een 8-bits prescaler
• Programmeerbare eenschot-timer
• Programmeerbare periodieke timer
• Gebruikersactivated stalling wanneer de controller de CPU bevestigt Halt flag tijdens debug
• ADC-gebeurtenis trigger

• Opname van het aantal ingangsranden
• Input edge time capture
- 16-bits PWM-modus
• Eenvoudige PWM-modus met door software programmeerbare uitgangsinversie van het PWM-signaal
■ ARM FiRM-compatibele Wachthondstimer
- 32 bit down-teller met een programmeerbaar belastingregister
- Een aparte horloge met een activatie-afsluiting.
- Programmeerbare interrupt generatie logica met interrupt masking
¢ Bescherming van het slotregister tegen ontsnapte software
¢ Herstel generatielogica met een in- en uitschakelen
Gebruikersactivated stalling wanneer de controller de CPU Halt flag tijdens de debugging bevestigt
■ 10/100 Ethernet-controller
¢ Voldoet aan de IEEE 802.3-2002 specificatie
- Full- en half-duplex voor zowel 100 Mbps als 10 Mbps
Geïntegreerde 10/100 Mbps-transceiver (PHY)
¢ Automatische MDI/MDI-X-crossovercorrectie
Programmeerbaar MAC-adres
 energiebesparende en uitstroommodus
■ Synchrone serieinterface (SSI)
¢ Meester- of slavenoperatie
Programmeerbare clock bit rate en prescale
- Afzonderlijke verzenden en ontvangen FIFOs, 16 bits breed, 8 plaatsen diep
¢ Programmeerbare interface werking voor Freescale SPI, MICROWIRE of
synchrone seriële interfaces van Texas Instruments
- Programmeerbare gegevensraamgrootte van 4 tot 16 bits
 Interne loopback-testmodus voor diagnostische/debug-tests
■ UART
3 volledig programmeerbare UART's van type 16C550 met IrDA-ondersteuning
¢ Afzonderlijke 16x8 verzenden (TX) en 16x12 ontvangen (RX) FIFO's om de
CPU-onderbrekingsservice laden
- Programmabele baud-rate generator met breukdeler
¢ Programmeerbare FIFO-lengte, met inbegrip van 1 byte diepe werking voor conventionele
dubbele bufferinterface
FIFO triggerniveaus van 1/8, 1/4, 1/2, 3/4 en 7/8
- standaard asynchrone communicatie bits voor start, stop en pariteit
¢ detectie van valse start-bit
¢ Lijnbreukopwekking en -detectie
■ ADC
¢ Configuraties met eenmalige en differentiële invoer
- Vier 10-bits kanalen (invoer) wanneer ze als eenkant-invoer worden gebruikt
¢ steekproefsnelheid van één miljoen monsters per seconde
Flexibele, configureerbare analog-digitale omzetting
- Vier programmeerbare proefconversie sequenties van één tot acht gegevens,
met overeenkomstige omrekeningsresultaten FIFO's
¢ Elke sequentie die wordt geactiveerd door software of een interne gebeurtenis (timers, analoge vergelijkingsapparaten,
PWM of GPIO)
¢ Temperatuursensor op de chip
■ Analoge vergelijkingsapparaten
2 onafhankelijke geïntegreerde analoge vergelijkingsapparaten
¢ Configureerbaar voor output om: een output pin aan te sturen, een onderbreking te genereren,
of een ADC-monsterreeks starten
¢ Vergelijk de input van de externe pin met de input van de externe pin of
interne programmeerbare spanningsreferentie

Doeltoepassingen

■ Monitoring op afstand
■ Elektronische verkooppunten (POS)
■ Test- en meetapparatuur
■ Netwerkapparatuur en -schakelaars
■ Fabriekautomatisering
■ HVAC en gebouwcontrole
■ Spelmachines
■ Bewegingscontrole
■ Medische instrumenten
■ Brand en beveiliging
